Р1-153 Резисторы постоянные непроволочные высокоомные

Категория качества - Расширенное, Базовое

Резисторы постоянные непроволочные высокоомные высоковольтные для поверхностного монтажа, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов.

Резисторы изготавливают в едином исполнении, пригодном как для ручной, так и для автоматизированной сборки аппаратуры.

Высокоомные высоковольтные резисторы Р1-35, Р1-135, Р1-153 и НР1-77 | АО НПО ЭРКОН

сделать запрос СКАЧАТЬ ХАРАКТЕРИСТИКИ, PDF

СКАЧАТЬ 3D МОДЕЛЬ,STP СКАЧАТЬ БИБЛИОТЕКУ ДЛЯ ALTIUMDESIGNER,ALT скачать библиотеку для Delta Design, DDL

Основные технические характеристики

Номинальная мощность рассеяния, Вт	Диапазон значений номинальных сопротивлений, Ом	Допускаемое отклонение сопротивления от номинального значения, ± %	Предельное рабочее напряжение, В	Температурный коэффициент сопротивления (ТКС), 10^-6 °C^-1
0,125	от 10⁶ до 10×10⁹ включ.	2; 5	100	±500; ±2000
0,25	от 10⁶ до 10×10⁹ включ.	2; 5	200	±500; ±2000
0,5	от 10⁶ до 1×10⁹ включ.	1; 2; 5	1000	±250; ±500
1,0	от 10⁶ до 1×10⁹ включ.	1; 2; 5	1500	±250; ±500
1,5	от 10⁶ до 10×10⁹ включ.	0,5; 1; 2; 5	2000	±100; ±250; ±500
2,0	от 10⁶ до 100×10⁹ включ.	0,5; 1; 2; 5	4000	±100; ±250; ±500

Требования надежности

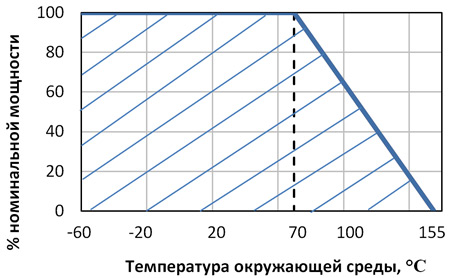

Минимальная наработка Р ≤ Рном., tокр. ≤ 70 °С	50000 ч
Срок сохраняемости	25 лет

Габаритные размеры

Типоразмер	Размеры, мм				Масса, г, не более
Типоразмер	L	B	H*	l*, не менее	Масса, г, не более
0805	2,0±0,15	1,25±0,15	0,4±0,2	0,2	0,01
1206	3,2±0,15	1,6±0,15	0,6±0,2	0,2	0,015
1210	3,2±0,2	2,5±0,2	0,6±0,2	0,2	0,025
2010	5,0±0,2	2,5±0,2	0,6±0,2	0,2	0,06
2512	6,3±0,2	3,2±0,2	0,6±0,2	0,2	0,10
4020	10,0±0,2	5,0±0,2	0,6±0,2	0,2	0,50
