Р1-8 Чип-резисторы тонкопленочные высокочастотные
Р1-8 - чип-резисторы общего применения, незащищенного варианта исполнения, предназначены для работы в цепях постоянного и переменного токов в герметичных объемах аппаратуры.
Резисторы изготавливают в едином исполнении, пригодном как для ручной, так и для автоматизированной сборки аппаратуры.
Основные технические характеристики
Температурный коэффициент сопротивления (ТКС) должен соответствовать значениям, установленным в ниже следующей таблице.
| Группа по ТКС | Номинальная мощность рассеяния, Вт | Значения номинального сопротивления, Ом | ТКС×10-6 1/°С в диапазоне температур | |
| От 20 до 100 °С (от 293 до 373 К) | От минус 60 до 20 °С (от 213 до 293 К) | |||
| Л | 0,125 0,25 |
От 5,11 до 402·103 | ±50 | ±100 |
| М | ±100 | ±200 | ||
| Без обозначения | ±150 | ±300 | ||
| Без обозначения | 0,5 1,0 |
От 5,11 до 1·106 | ±150 | ±300 |
| Характеристики | Ед. изм. | Значение | |
| Диапазон сопротивлений для мощности рассеяния: | 0,125 Вт | Ом | 5,11 – 140·103 |
| 0,25 Вт | 5,11 – 402·103 | ||
| 0,5 Вт | 5,11 – 1·106 | ||
| 1,0 Вт | |||
| Допускаемое отклонение от номинального сопротивления | % | ±0,5; ±1; ±2; ±5 | |
| Диапазон рабочих температур | °С | от минус 60 до +100 | |
| Предельное рабочее напряжение для мощности рассеяния: | 0,125 Вт | В | 100 |
| 0,25 Вт | 200 | ||
| 0,5 Вт | |||
| 1,0 Вт | |||
| Минимальная наработка с сохранением стабильности ± 5% | час | 25 000 | |
| Уровень шумов | мкВ/В | 5 | |
| Минимальный срок сохраняемости | лет | 15 | |
Коэффициент стоячей волны по напряжению (КСВН) для резисторов с номинальным значением сопротивления 50 Ом не должен превышать:
- 1,20 до 2 ГГц для резисторов типоразмеров 0805 и менее;
- 1,25 до 1,5 ГГц для резисторов типоразмера от 1206 до 2512;
В диапазоне свыше 2 ГГц – не нормируется.

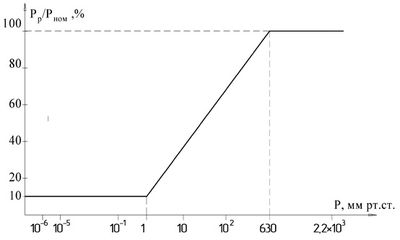

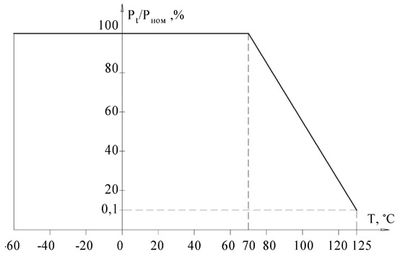

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 125 °С приведена на рисунке 1 и для всего диапазона рабочих давлений окружающей среды от 10-6 мм рт. ст. до 3кгс/см2 на рисунке 2.
Габаритные размеры
| Тип резистора | Вид резистора | Международное обозначение габарита резистора(типоразмер) | Габаритные размеры и допустимые отклонения | Масса, г, не более | |
| L | B | ||||
| Р1-8 | Р1-8 –0,125 | 0805 | 2,0 ±0,2 | 1,25 ±0,2 | 0,015 |
| Р1-8 –0,25 | 1206 | 3,2 ±0,2 | 1,6 ±0,2 | 0,02 | |
| Р1-8 –0,5 | 1608 | 4,0 ±0,4 | 2,0 ±0,3 | 0,03 | |
| Р1-8 –1,0 | 2512 | 6,4 ±0,2 | 3,2 ±0,2 | 0,0 | |
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида резистора, полного обозначения номинального сопротивления и допускаемого отклонения, обозначения группы по ТКС, обозначения “А” для резисторов, предназначенных для автомонтажа, обозначения ТУ, например: Резистор Р1-8-0,25 - 5,11 кОм ±1% М АБШК.434110.009ТУ.
