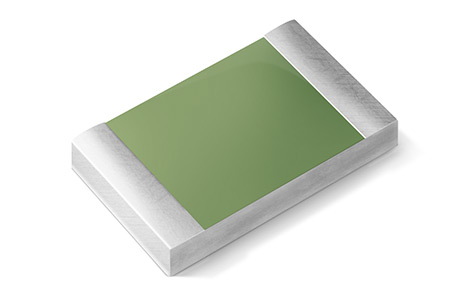

Р1-1 Резистор постоянный непроволочный сверхвысокочастотный
Категория качества -
Базовое
ТУ -
ОЖ0.467.149 ТУ
Предназначен для работы в симметричных полосковых линиях в диапазоне частот до 4 ГГц.
Основные технические характеристики
| Тип |
Номинальная мощность рассеяния, Вт |
Номинальное сопротивление, Ом |
Допускаемое отклонение сопротивления, ± % |
Температурный коэффициент сопротивления 10-6 °C-1, не более, от минус 60 до 125 °С |
Диапазон рабочих частот, ГГц |
КСВн, не более |
| Р1-1 | 3 | 50; 100 | 1; 2; 5 | ±150 | до 4 | 1,3 |
Диапазон рабочих давлений: от 1 до 2,2х103 мм рт.ст
Требования надежности
| Требования стойкости к внешним воздействующим факторам | |
| Фактор | Значение фактора |
| Механическая прочность выводов | на воздействие сдвигающей силы |
| Теплостойкость при пайке | (260 ± 5) °С в течение (10 ± 1) с |
| Синусоидальная вибрация | 1 – 3000 Гц; 20 g |
| Изменение температуры среды | от минус (60 ± 3) °С до (125 ± 5) °С. |
| Повышенная влажность воздуха | влажность 98 % при 35 °С |
| Характеристики надежности | |

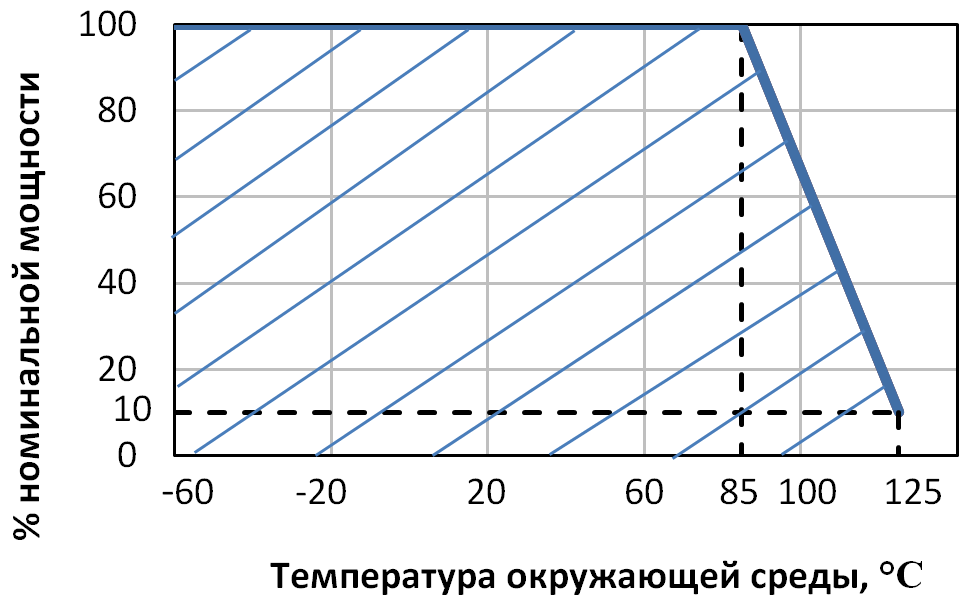

| Минимальная наработка при Р ≤ Рном., tокр. ≤ 85 °С при Р ≤ 0,5Рном., tокр. ≤ 55 °С |
25000 ч 80000 ч |
| Срок сохраняемости | 15 лет |
Способы монтажа
Допускается ручной монтаж при помощи паяльника.

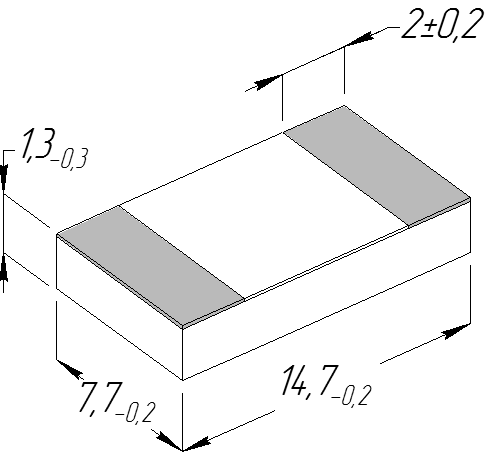

Габаритные размеры
Размеры в мм
Масса, не более: 1 г
Упаковка
Резисторы упаковывают в картонную коробку.
Маркировка
Маркировка резисторов должна содержать:
- товарный знак предприятия-изготовителя;
- сокращенное обозначение типа резистора;
- полное обозначение номинального сопротивления;
- полное обозначение допускаемого отклонения сопротивления.
- дату изготовления (полное обозначение)
- отличительный знак приемки
