Р1-8МП Чип-резисторы постоянные тонкопленочные
Р1-8МП – прецизионные чип-резисторы, предназначены для работы в электрических цепях постоянного и переменного токов, для монтажа на поверхность печатных плат и в гибридные интегральные схемы.
Резисторы Р1-8МП – изготавливаются в защищенном варианте исполнения.
Резисторы изготавливают в едином исполнении, пригодном для ручной и автоматизированной сборки (монтажа) аппаратуры.
Резисторы по размерам и номинальной мощности рассеяния соответствуют зарубежным аналогам.
Основные технические характеристики
Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.
| Группа по ТКС | Значения номинального сопротивления, Ом | ТКС×10-6 1/°С в диапазоне температур | |
| От 20 до 125 °С (от 293 до 398) К | От минус 60 до 20 °С (от 213 до 293) К | ||
| Г* | 1000 – 100 000 | ±5 |
|
| Д | ±10 | ±50 | |
| Ж | 100 - 1 000 000 | ±25 | ±50 |
| Л** | 10 - 1 000 000 | ±50 | ±150 |
| М** | ±100 | ±150 | |
* Выпускаются с допускаемыми отклонениями ±(0,05% - 0,25)%.
** Допускается поставка резисторов с допускаемыми отклонениями ±(1; 2; 5; 10)%
| Характеристики | Ед. изм. | Значение | |
| Гарантированная стабильность в течение 1000 ч. при Р=Рном. и t=70 ºС, не более | % | ±0,25 | |
| Диапазон сопротивлений для мощности рассеяния: |
0,1 Вт |
Ом | 100 - 1×10 5 |
| 0,125 Вт | 10 - 1×106 | ||
| 0,25 Вт | |||
| 0,5 Вт | |||
| 1,0 Вт | |||
| Допускаемое отклонение от номинального сопротивления | % | ±0,05*; ±0,1; ±0,25; ±0,5; ±1 | |
| Диапазон рабочих температур | °С | от минус 60 до +125 | |
| Максимальное рабочее напряжение для мощности рассеяния: |
0,1; 0, 125 Вт |
В | 50 |
| 0,25 Вт | 100 | ||
| 0,5 Вт | 200 | ||
| 1,0 Вт | 250 | ||
| Минимальная наработка с сохранением стабильности ± 0,5% | час. | 25 000 | |
| Уровень шумов | мкВ/В | 0,5; 1 | |
| Минимальный срок сохраняемости | лет | 15 | |

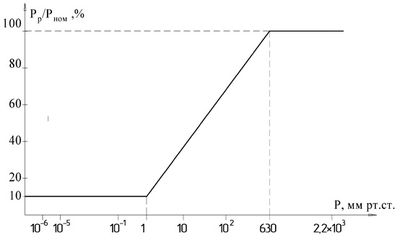

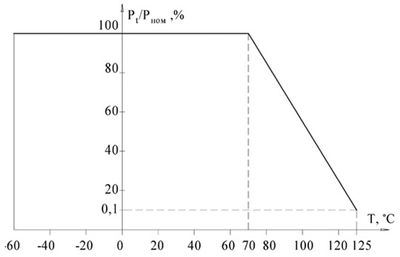

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 125 °С приведена на рисунке 1 и для всего диапазона рабочих давлений окружающей среды от 10-6 мм рт. ст. до 3кгс/см2 на рисунке 2.
Габаритные размеры
| Вид резистора | Типоразмер (Международные обозначения габарита резистора) | Габаритные размеры, мм | Масса, г, не более | |||
| B | L | H | ||||
| Р1-8М | Р1-8МП | |||||
| Р1-8МП-0,1 | 0603 | 1,6+0,2 | 0,8+0,15 | 0,8max | 0,9max | 0,01 |
| Р1-8МП-0,125 | 0805 | 2,0±0,2 | 1,25±0,2 | 0,01 | ||
| Р1-8МП-0,25 | 1206 | 3,2±0,2 | 1,6±0,2 | 0,02 | ||
| Р1-8МП-0,5 | 1812 | 4,6±0,2 | 3,2±0,2 | 0,05 | ||
| Р1-8МП-1,0 | 2512 | 6,4±0,2 | 3,2±0,2 | 0,06 | ||
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, уровня шумов, группы ТКС, обозначения ТУ, например: Резистор Р1-8МП – 0,1(0603) - 1 кОм ±0,5% - 0,5 Л АБШК.434110.009 ТУ.
