Р1-8М Чип-резисторы постоянные непроволочные прецизионные
Категория качества -
Базовое
ТУ -
АБШК.434110.009 ТУ
Чип-резисторы тонкопленочные, незащищенного варианта исполнения, предназначенные для работы в электрических цепях постоянного и переменного токов для ручного и автоматизированного монтажа на поверхность печатных плат и в гибридные интегральные схемы.
Требования надежности
| Требования стойкости к внешним воздействующим факторам | |
| Фактор | Значение фактора |
| Механическая прочность контактных узлов | на воздействие отрывающей силы |
| Теплостойкость при пайке | (260 ± 5) °С в течение (3 ± 1) с |
| Изменение температуры среды | от минус (60 ± 3) °С до (125 ± 5) °С |
| Повышенная влажность воздуха |
влажность 80 % при 25 °С для Р1-8П; |
| Характеристики надежности | |
|
Минимальная наработка при Р ≤ Рном., tокр. ≤ 70 °С |
50000 ч |
| Срок сохраняемости | 30 лет |
Способы монтажа
Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением.
Упаковка
| Для ручного монтажа: | |
| «П» | резисторы упаковываются россыпью в полиэтиленовый пакет; |
| «Л» | резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов). |
| Для автоматизированного монтажа: | |
| «А» | резисторы упаковываются в ленту трехслойную или формованную; |
| «К» | резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку. |
Маркировка
Резисторы Р1-8М не маркируют.

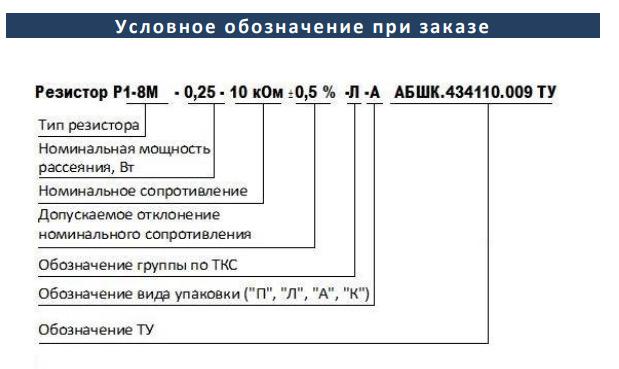

Условное обозначение при заказе
