ПР1-24

Поглотитель резистивный (эквивалент нагрузки, оконечный резистор)

Категория качества - ОТК


Предназначен для работы в качестве оконечной нагрузки в непрерывном и импульсном режимах в цепях постоянного и переменного токов.
Категория качества - изделие народно-хозяйственного назначения.

Основные особенности:
- высокая входная мощность;
- широкополосность;
- возможность поставки с соединителями типов SMA, N, III.

Основные технические характеристики

Средняя входная мощность
Pср.вход.,ВТ

Импульсная мощность
Pимп.,ВТ

Рабочий диапазон частот, ГГц

КСВН, не более



Масса, P не более, кг

50

500

0-18

1,15 (0-6 ГГц)

1,25 (6-12,4 ГГц)

1,35 (12,4-18 ГГц)

     0,9


Импеданс: 50 Ом

Варианты конструктивного исполнения соединителей:

Обозначение при заказе

Тип соединителя

SMAF

тип SMA розетка (F)

 SMAM

тип SMA вилка (M)

NF

тип N розетка (F)

NM

тип N вилка (М)

IIIF

IIIF тип III розетка (F)

IIIM

IIIM тип III вилка (М)




Габаритные размеры

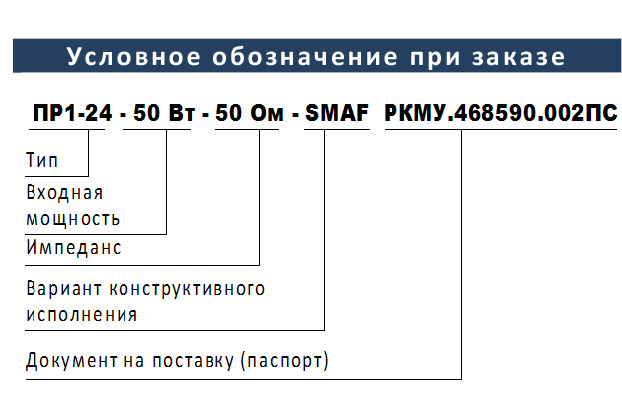

Условное обозначение при заказе
