С6-8 Резисторы постоянные, непроволочные, пластинчатые, специальные, сверхвысокочастотные

ТУ - ОЖ0.467.131_ТУ

Резисторы с двухсторонним нанесением резистивного слоя, предназначены для эксплуатации в электрических цепях сверхвысокочастотной аппаратуры.

сделать запрос СКАЧАТЬ ХАРАКТЕРИСТИКИ, PDF

СКАЧАТЬ 3D МОДЕЛЬ,STP Скачать S-параметры,SXP

Основные технические характеристики

Характеристики	Значение
Номинальное сопротивление входа (выхода) при подключенной нагрузке, 50 Ом ± 0,05%, Ом	50
Допускаемое отклонение сопротивления, %	± (2; 5; 10)
Номинальная мощность рассеяния резисторов, вмонтированных в аттенюаторы, на входе (выходе) при подключенной нагрузке, равной 50 Ом ± 0,05%, Вт	1,0
Предельная рабочая частота, ГГц	18
Максимально допустимый КСВН:
- в диапазоне до 8,9 ГГц;	1,5
- в диапазоне 18 ГГц	1,6
Температурный коэффициент сопротивления (ТКС), ×10-6 1/°С
в диапазоне (20 – 85) °С	±300
в диапазоне (минус 60 – 20) °С	±500

Требования надежности

Требования стойкости к внешним воздействующим факторам
Фактор	Значение фактора
Синусоидальная вибрация	1 – 80 Гц; 5 g
Изменение температуры среды	от минус (60 ± 3) °С до (85 ± 3) °С
Повышенная влажность воздуха	влажность 98 % при 25 °С

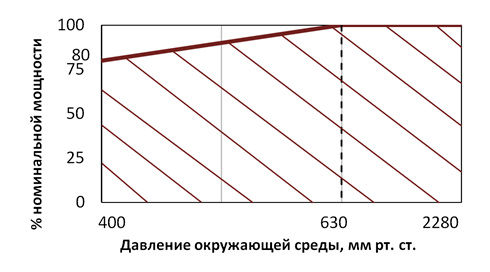

Характеристики надежности
Минимальная наработка при Р ≤ Р_ном., t_окр. ≤ 70 °С	40000 ч
Срок сохраняемости	25 лет

Способы монтажа

При монтаже резисторов в аппаратуру необходимо обеспечить параллельное соединение одинаковых по назначению контактных площадок обеих сторон через торцы резисторов с помощью контактных пружин, скобок и т.п. элементов.

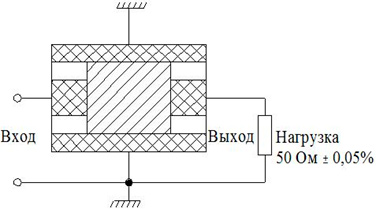

Схема включения в электрическую цепь

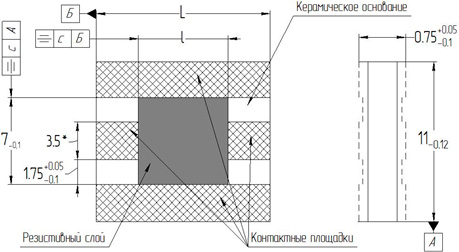

Габаритные размеры

* Размер для справок

Вид резистора	Ослабление, дБ				Размеры, мм					Масса, г, не более
	Номин.	Допускаемые отклонения			L		l		с
	Номин.	I гр.	II гр.	III гр.	Номин.	Пред.откл.	Номин.	Пред.откл.	с
С6-8-1	1	±0,1	+0,2	-0,2	5	- 0,08	0,15	± 0,05	0,12	0,4
С6-8-2	2						0,40	± 0,08
С6-8-3	3						0,55
С6-8-4	4						0,75
С6-8-5	5						1,00
С6-8-6	6				9	- 0,10	1,25			0,6
С6-8-7	7						1,50
С6-8-8	8						1,80
С6-8-9	9						2,10
С6-8-10	10						2,35
С6-8-15	15	±0,15	+0,3	-0,3			3,60
С6-8-20	20	± 0,2	+0,4	-0,4			4,90
С6-8-30	30				11,5	- 0,12	7,50			0,8
С6-8-40	40				14,2		10,10
С6-8-50	50				16,9		12,90	± 0,10		1,0
С6-8-60	60				19,4		15,40		0,15

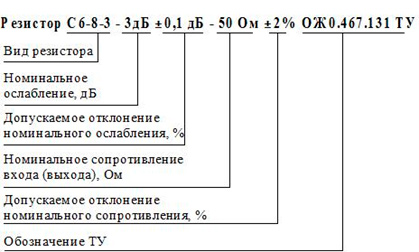

Условное обозначение при заказе

*Вид резистора в соответствии с таблицей (стр.1)
