ПР1-25-500

Поглотитель резистивный (аттенюатор фиксированного ослабления)

Категория качества - Базовое


Предназначен для ослабления мощности сигнала в непрерывном и импульсном режимах в цепях постоянного и переменного токов.
Категория качества: базовое.

Основные особенности:
- высокая входная мощность;
- возможность каскадного соединения;
- широкополосность;
- малая неравномерность ослабления;
- высокая температурная стабильность;
- соединители типов N и III.

Pb Free, BeO Free


Основные технические характеристики

Средняя входная мощность
Pср.вход.,ВТ

Импульсная мощность
(5 мкс, 5% скважность)
Pимп.,ВТ

Ослабление на постоянном токе, Аном, дБ

Допускаемое отклонение ослабления ΔА (диапазон частот, ГГц), дБ



Рабочий диапазон частот, ГГц

КСВН, не более (в диапазоне частот, ГГц)

Масса, не более, кг

500



5000



10

±0,75



0-5,0



1,20 (0-2,5)

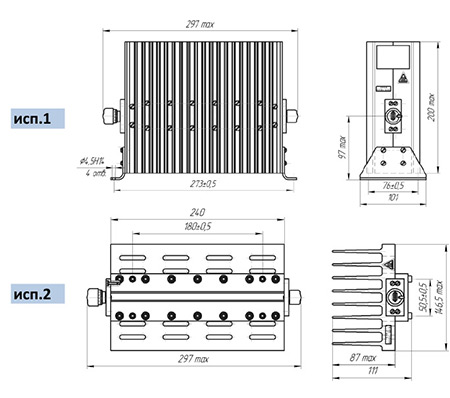

5,9 (исп.1)

 20

 30

1,35 (2,5-5,0)    3,8 (исп.2)

 40

 ±1,0


Номинальное сопротивление входа/выхода: 50 Ом

Допускаемое отклонение сопротивления: ±5 %

Варианты конструктивного исполнения соединителей для тракта 7,0/3,04:

Обозначение при заказе

Тип соединителя на входе

Тип соединителя на выходе

NMF

тип N вилка (М)

тип N розетка (F)

 NFM

тип N розетка (F)

тип N вилка (М)

 NMМ

тип N вилка (М)

тип N вилка (М)

NFF

тип N розетка (F)

тип N розетка (F)

IIIMF

тип III вилка (М)

тип III розетка (F)

 IIIFM

 тип III розетка (F)

 тип III вилка (M)

 IIIMM

 тип III вилка (М)

 тип III вилка (М)

 IIIFF

 тип III розетка (F)

 тип III розетка (F)





Условное обозначение при заказе
