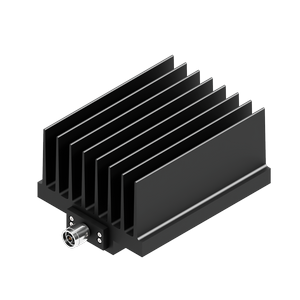

ПР1-25-250

Поглотитель резистивный (аттенюатор фиксированного ослабления)


Предназначен для ослабления мощности сигнала в непрерывном и импульсном режимах в цепях постоянного и переменного токов.
Категория качества: базовое.

Основные особенности:

- высокая входная мощность;
- возможность каскадного соединения;
- широкополосность;
- малая неравномерность ослабления;
- высокая температурная стабильность;
- соединители типа N и III.


Основные технические характеристики

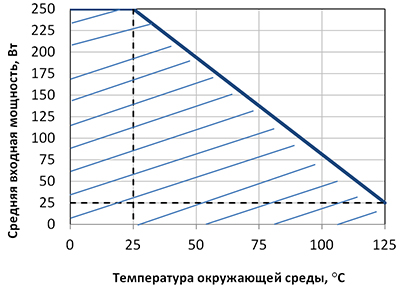

Средняя входная мощность
Pср.вход.,ВТ

Импульсная мощность
(5 мкс, 5% скважность)
Pимп.,ВТ

Ослабление на постоянном токе, Аном, дБ

Допускаемое отклонение ослабления ΔА (диапазон частот, ГГц), дБ



Рабочий диапазон частот, ГГц

КСВН, не более (в диапазоне частот, ГГц)

Масса, не более, кг

250



10000


3

±1,50

0-5,0



1,20 (0-2,5)
1,35 (2,5-5,0)

3

6
10
20
30  ±1,75
40



Номинальное сопротивление входа/выхода: 50 Ом

Допускаемое отклонение сопротивления: ±5 %

Обозначение при заказе

Тип соединителя на входе

Тип соединителя на выходе

NMF

тип N вилка (М)

тип N розетка (F)

 NMМ

тип N вилка (М)

тип N вилка (М)

NFF

тип N розетка (F)

тип N розетка (F)

NFM

тип N розетка (F)

тип N вилка (М)

IIIMF

тип III вилка (М)

тип III розетка (F)

IIIFM

тип III розетка (F)

тип III вилка (М)

IIIMM

тип III вилка (М)

тип III вилка (М)

IIIFF

тип III розетка (F)

тип III розетка (F)





Условное обозначение при заказе
