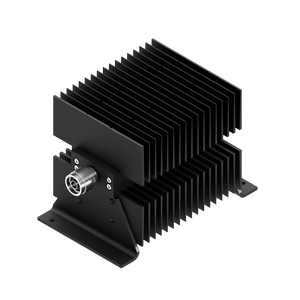

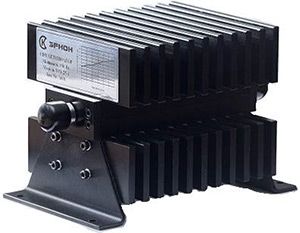

ПР1-25-150 Поглотитель резистивный (аттенюатор фиксированного ослабления двунаправленный)

Категория качества - Базовое

Предназначен для ослабления сигнала в непрерывном и импульсном режимах в цепях постоянного и переменного токов.

Категория качества: базовое.

Основные технические характеристики

Основные особенности:

  • высокая входная мощность;
  • двунаправленность;
  • возможность каскадного соединения;
  • широкополосность;
  • малая неравномерность ослабления;
  • высокая температурная стабильность
  • соединители типов N и III

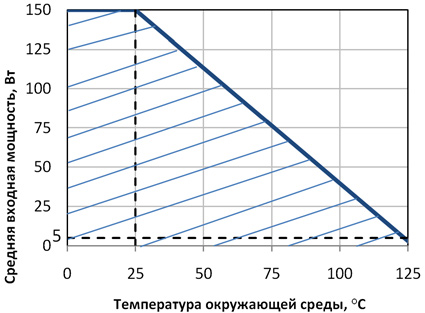

Средняя входная мощность

 Импульсная мощность Pимп , Вт

Ослабление на постоянном токе, Аном, дБ

Допускаемое отклонение ослабления ΔА

(диапазон частот, ГГц), дБ

Рабочий диапазон частот, ГГц

КСВН, не более

Масса, не более, кг

Pср вход., Вт

150

3000

3

 ±0,5 (0–2);

 ±1 (2–6)

0–6,0

1,35

 2,0
6
10
20
30

Номинальное сопротивление входа/выхода: 50 Ом

Допускаемое отклонение сопротивления: ±5 %

Варианты конструктивного исполнения соединителей для

тракта 7,0/3,04:

Обозначение

при заказе

Тип соединителя

на входе

Тип соединителя

на выходе

NMF

тип N вилка (М)

тип N розетка (F)

NMМ

тип N вилка (М)

тип N вилка (М)

NFF

тип N розетка (F)

тип N розетка (F)

IIIMF

тип III вилка (М)

тип розетка (F)

IIIMM

тип III вилка (М)

тип III вилка (М)

IIIFF

тип III  розетка (F)

тип III  розетка (F)

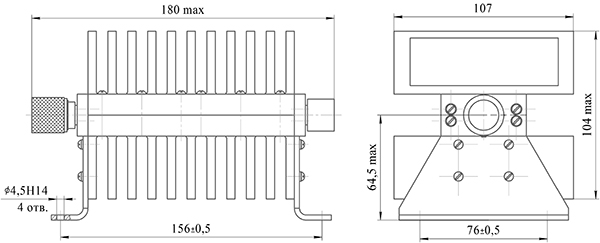

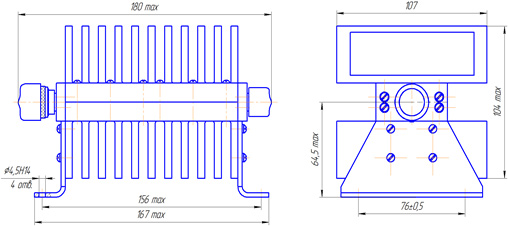

Габаритные размеры

Масса не более: 2 кг

Видео

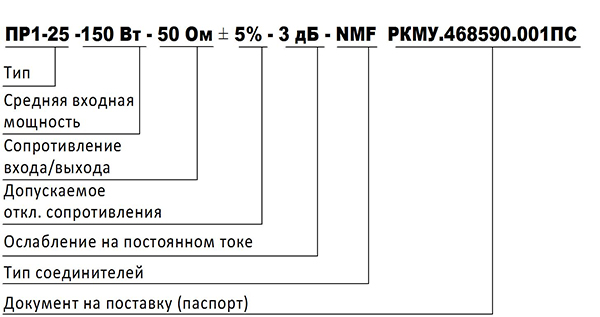

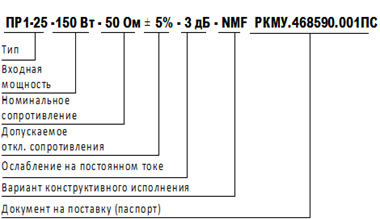

Условное обозначение при заказе
