Высоконадежные чип-резисторы типа Р1-161 для поверхностного монтажа

АО «НПО «ЭРКОН» предлагает серии чип-резисторов типа Р1-161, предназначенные для использования в высоконадежной аппаратуре, в том числе в условиях глубокого вакуума (до 10-6 мм рт. ст.).

Высоконадежные чип-резисторы для поверхностного монтажа Р1-161

Основные характеристики и преимущества:
  • работоспособны в условиях глубокого вакуума при атмосферном давлении 10-6 мм рт. ст. в номинальном режиме при P = Pном и поддержании температуры контактных площадок tкп ≤ 70 °C;
  • типоразмеры: 0402, 0603, 0805, 1206, 2010;
  •  номинальная мощность рассеяния: от 0,06 до 0,5 Вт;
  •  предельное рабочее напряжение: до 200 В;
  •  номинальное сопротивление: от 1 Ом до 10 МОм;
  •  допускаемое отклонение сопротивления: от ±1 %, ±2 %, ±5 %,  ±10 %;
  •  температурный коэффициент сопротивления (ТКС): до ±100 ppm/°C;
  •  диапазон рабочих температур: от минус 60 °С до 155 °С.
Высоконадежные чип-резисторы типа Р1-161 для поверхностного монтажа
Характеристики надежности приведены в таблице 1. Пересчет значений интенсивности отказов  λ выполнен согласно п. 7.1 ГОСТ РВ 20.57.414:
λ=
Таблица 1

Тип изделия Режим эксплуатации Гамма-процентная наработка до отказа (Tγ), ч Изменение параметра-критерия годности, не более γ Интенсивность отказов, λ,
1/ч
Р1-161
P = Pном, tокр = 70 °C 50 000 δR не более ±4 % 99 % 2·10-7
δR не более ±5 % 99,9 % 2·10-8
P = 0,5Pном, tокр = 70 °C 150 000 δR не более ±4 % 99 % 1·10-7
δR не более ±5 % 99,9 % 1·10-8
P = 0,1Pном, tокр = 70 °C 260 000 δR не более ±4 % 99 % 5·10-8
δR не более ±5 % 99,9 % 5·10-9
Хранение 30 лет δR не более ±1 % 99 % 5·10-8

Чип-резисторы Р1-161 производят на автоматизированном оборудовании с применением современных материалов и технологий. Повышенная надежность изделий достигается путем ужесточения контроля на особо ответственных технологических операциях, а также дополнительных тренировках изделий электрической нагрузкой и температурой. Подача кратковременных электрических перегрузок позволяет выявить и отбраковать изделия с грубыми дефектами, например, локальными утоньшениями проводящего слоя. Кроме того, тренировки в процессе производства позволяют сократить период приработки изделий, в котором интенсивность отказов значительно выше, чем в период эксплуатации (рисунок 1).

Высоконадежные чип-резисторы типа Р1-161 для поверхностного монтажа

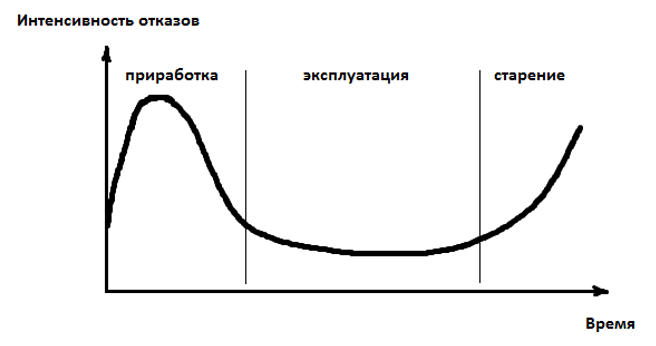

 Рисунок 1 – Зависимость интенсивности отказов изделия в период эксплуатации


Основная область применения данных изделий – высоконадежная аппаратура с длительным сроком функционирования для работы в условиях глубокого вакуума.

По вопросам приобретения представленных тепловых чип-перемычек ТПИ, а также другой продукции можно обратиться в группу развития бизнеса АО «НПО «ЭРКОН» по электронным почтам: mozulyakinae@erkon-nn.com, gr@erkon-nn.com или воспользоваться формой обратной связи на сайте.
