Высокочастотные и сверхвысокочастотные проволочные чип-индуктивности типов КИК, КИК1 и КИФ

АО «НПО «ЭРКОН» предлагает к применению широкий размерный ряд высокочастотных и сверхвысокочастотных проволочных чип-индуктивностей с горизонтальной обмоткой типов КИК и КИК1 с немагнитным керамическим сердечником и типа КИФ с магнитным ферритовым сердечником.


Чип-индуктивности КИК (КИК1)	Чип-индуктивности КИФ

Проволочные катушки имеют следующие достоинства:

низкое сопротивление постоянному току;
высокое значение добротности;
большое значение допустимого тока обмотки.

На рисунках показаны диапазоны номинальной индуктивности для чип-компонентов разных типоразмеров. Наиболее широким диапазоном обладают индуктивности типоразмера 0805.

В стандартных миниатюрных типоразмерах от 0402 до 1206 достигаются значения с высокой добротностью. Благодаря этой особенности они лучше аналогичных монолитных конструкций подходят для высокочастотных применений.

Усредненная добротность чип-индуктивностей КИК (КИК1) разных типоразмеров в диапазоне значений номинальной индуктивности Усредненная добротность чип-индуктивностей КИФ разных типоразмеров в диапазоне значений номинальной индуктивности.

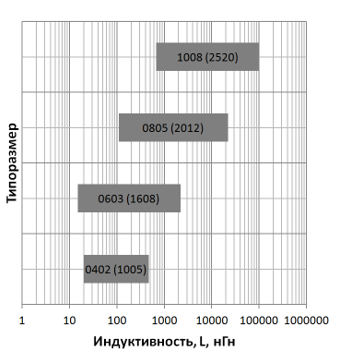

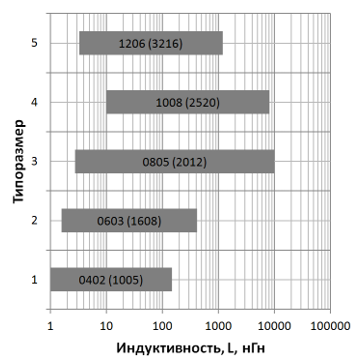

Диапазоны номинальной индуктивности КИК (КИК1) разных типоразмеров	Диапазоны номинальной индуктивности КИФ разных типоразмеров

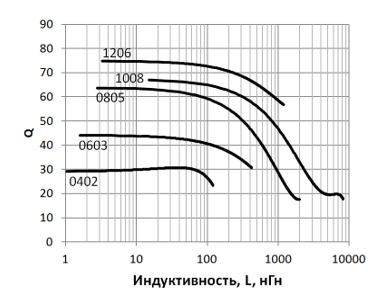

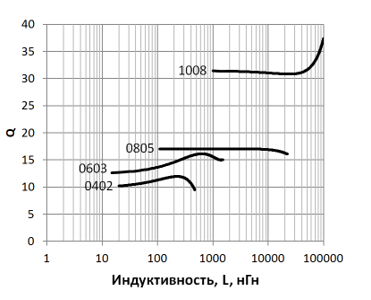

Усредненная добротность чип-индуктивностей КИК (КИК1) разных типоразмеров в диапазоне значений номинальной индуктивности	Усредненная добротность чип-индуктивностей КИФ разных типоразмеров в диапазоне значений номинальной индуктивности

По вопросам приобретения представленных тепловых чип-перемычек ТПИ, а также другой продукции можно обратиться в группу развития бизнеса АО «НПО «ЭРКОН» по электронным почтам: mozulyakinae@erkon-nn.com, gr@erkon-nn.com или воспользоваться формой обратной связи на сайте.
