Тепловая чип-перемычка ТПИ

АО «НПО «ЭРКОН» предлагает тепловые чип-перемычки для поверхностного монтажа с электрически изолированными контактными площадками (рисунок 1).



Рисунок 1. Тепловые чип-перемычка ТПИ



Тепловая перемычка ТПИ – новый компонент, позволяющий разработчикам:

  • обеспечить теплоперенос от перегретых компонентов и выровнять общее тепловое поле;
  • обеспечить электрическую изоляцию перегретого компонента и теплоотвода (в том числе высоковольтных компонентов);
  • увеличить плотность монтажа за счет электрической изоляции при использовании единого теплоотвода.

Таблица 1. Характеристики

Основные характеристики

Значение параметра

Материал основания

AlN

Сопротивление изоляции, не менее

999 МОм

Электрическая прочность, не менее

1,5 кВ

Емкость, не более

0,2 пФ

Финишное покрытие контактных площадок

SnPb


Таблица 2. Размеры

Типоразмер

в дюймах



Тепловое сопротивление, °С/Вт

Размеры, в мм

Масса,

не более, г




L

B

H

l

0505

24

1,25±0,1

1,25±0,1


0,2

0,006

0505-1

10


0,011

0603

31

1,6±0,2

0,8±0,15


0,2

0,004

0603-1

19


0,008

0805

25

2,0±0,2

1,25±0,2


0,2

0,008

0805-1

10


0,021


Тепловые перемычки ввиду нормированного переходного теплового сопротивления и электрической изоляции возможно использовать для термостатирования режимов компонентов, требующих гальванической развязки с соответствующими датчиками или иных аналогичных приложениях.

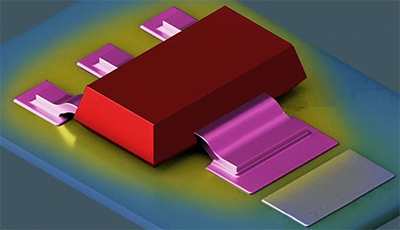

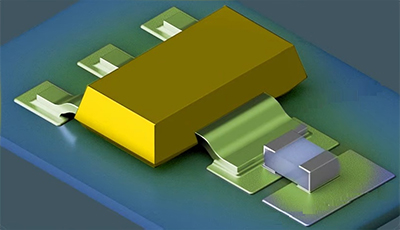

Рисунок 2. Тепловыделяющий компонент без использования тепловой перемычки и с ее использованием


На рисунке 3 представлен пример использования ТПИ для снижения температуры на резисторе. Применение ТПИ в данном случае снижает температуру резистора на ~25 %.



Температура чип-резистора без ТПИ ~140 °С

Температура чип-резистора с ТПИ ~105 °С

Рисунок 3. Резистор под нагрузкой с тепловой перемычкой ТПИ и без ТПИ


По вопросам приобретения представленных тепловых чип-перемычек ТПИ, а также другой продукции можно обратиться в группу развития бизнеса АО «НПО «ЭРКОН» по электронным почтам mozulyakinae@erkon-nn.com, gr@erkon-nn.com или телефону +7 831 202-25-52, доб. (261).

25.10.2023
