Тепловая чип-перемычка ТПИ для поверхностного монтажа
АО «НПО «ЭРКОН» предлагает тепловые чип-перемычки для поверхностного монтажа с электрически изолированными контактными площадками (рисунок 1).
Рисунок 1. Тепловые чип-перемычка ТПИ
Тепловая перемычка ТПИ – новый компонент, позволяющий разработчикам:
- обеспечить теплоперенос от перегретых компонентов и выровнять общее тепловое поле;
- обеспечить электрическую изоляцию перегретого компонента и теплоотвода (в том числе высоковольтных компонентов);
- увеличить плотность монтажа за счет электрической изоляции при использовании единого теплоотвода.
Таблица 1. Характеристики
|
Основные характеристики |
Значение параметра |
| Материал основания | AlN |
| Сопротивление изоляции, не менее | 999 МОм |
| Электрическая прочность, не менее | 1,5 кВ |
| Емкость, не более | 0,2 пФ |
| Финишное покрытие контактных площадок | SnPb |
Таблица 2. Размеры
|
Типоразмер в дюймах |
Тепловое сопротивление, °С/Вт |
Размеры, в мм |
Масса, не более, г |
 |
|||
| L | B | H | l | ||||
| 0505 | 24 | 1,25±0,1 | 1,25±0,1 |
 |
0,2 | 0,006 | |
| 0505-1 | 10 |
|
0,011 | ||||
| 0603 | 31 | 1,6±0,2 | 0,8±0,15 |
|
0,2 | 0,004 | |
| 0603-1 | 19 |
|
0,008 | ||||
| 0805 | 25 | 2,0±0,2 | 1,25±0,2 |
|
0,2 | 0,008 | |
| 0805-1 | 25 |
|
0,021 | ||||
Тепловые перемычки ввиду нормированного переходного теплового сопротивления и электрической изоляции возможно использовать для термостатирования режимов компонентов, требующих гальванической развязки с соответствующими датчиками или иных аналогичных приложениях
.

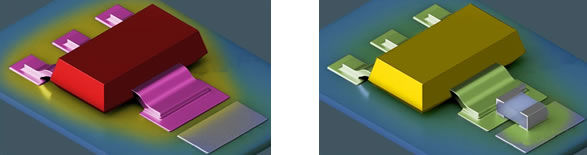

Рисунок 2. Тепловыделяющий компонент без использования тепловой перемычки и с ее использованием
На рисунке 3 представлен пример использования ТПИ для снижения температуры на резисторе. Применение ТПИ в данном случае снижает температуру резистора на ~25 %.
 |
 |
| Температура чип-резистора без ТПИ ~140 °С | Температура чип-резистора с ТПИ ~105 °С |
По вопросам приобретения представленных тепловых чип-перемычек ТПИ, а также другой продукции можно обратиться в группу развития бизнеса АО «НПО «ЭРКОН» по электронным почтам mozulyakinae@erkon-nn.com, gr@erkon-nn.com или телефону +7 831 202-25-52, доб. (261).
