Мощные резисторы Р1-150М и наборы резисторов НР1-82 для применения в силовых электронных модулях

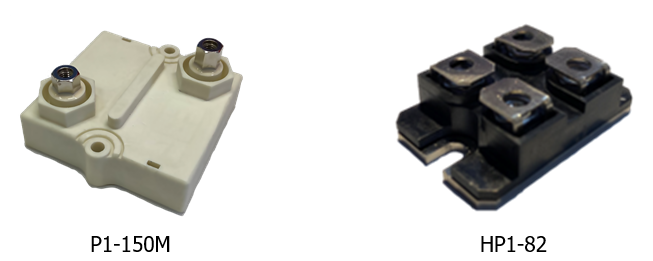

Рисунок 1. Мощные резисторы Р1-150М и наборы резисторов НР1-82

Основными особенностями новых изделий являются:

• низкие значения собственной индуктивности в широком диапазоне значений номинального сопротивления и высокую стойкость к импульсному сигналу;
• высокие значения предельного рабочего напряжения, иногда повышенную электрическую прочность;
• стойкость к кратковременным перегрузкам по мощности.

Основные характеристики:
Мощность, Вт: 50, 100, 200, 600, 800
Предельное рабочее напряжение, В: 500,1500, 5000
Номинальное сопротивление (Ω): 0,1 Ом – 1,5 MОм (E24)
Допускаемое отклонение (%): ±1, ±2, ±5, ±10
ТКС (ppm/K): ±100, ±250, ±500
Диапазон рабочих температур: -60°C to 150°C

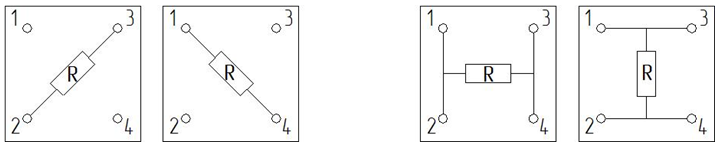

Рисунок 2. Электрические схемы для Р1-150М

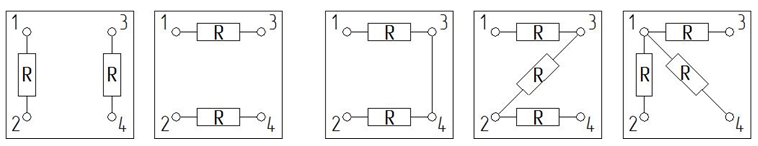

Рисунок 3. Электрические схемы для НР1-82

По вопросам приобретения представленных силовых высоковольтных резисторов и наборов резисторов, а также разработки аналогичной продукции по требованию заказчика можно обратиться в группу развития бизнеса АО «НПО «ЭРКОН» по адресу электронной почты mozulyakinae@erkon-nn.com или телефону +7 831 202-25-52, доб. (261).
