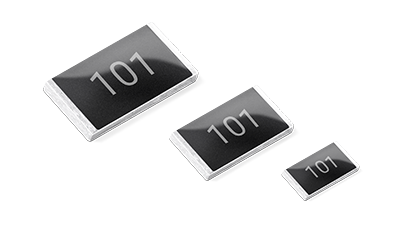

Бессвинцовые отечественные чип-резисторы по стандарту AEC-Q200
На 26-й Международной выставке электроники ExpoElectronica 2024 АО «НПО «ЭРКОН» представит новую разработку – чип-резисторы Р1-8В-…(А, И, С), по стандартам AEC-Q200 (требования к компонентам автомобильной электроники) и экологическим нормам по ограничению содержания вредных веществ (директива RoHS или ее аналоги).
Требования восприимчивости к переходным процессам, вызванным молнией, согласно раздела 22 КТ-160G/14G, определены в техническом описании на резисторы Р1 8В…«С».
Резисторы рекомендованы для применения в составе электронных устройств промышленного оборудования и автотранспортных средств с требованиями повышенной эксплуатационной надежности при высоком уровне импульсных помех и высокой вероятностью возникновения электростатических разрядов.
Сообщить о Вашем решении посетить стенд, назначить удобное время для встречи и задать любые интересующие вопросы Вы можете, обратившись по электронной почтам:
gr1@erkon-nn.ru, mozulyakinae@erkon-nn.com или по телефону: 8 (831) 202-24-34 доб. 211 (Юлия), доб. 261 (Елена)
Будем рады встрече с Вами на стенде!
Особенностью резисторов является бессвинцовая технология изготовления, подтверждение испытаниями на воздействие изменения температуры среды (термошока) не менее 1000 циклов, влажной средой и другим видам воздействий по стандарту AEC-Q200. Дополнительной особенностью резисторов Р1-8В с индексом «И» является стойкость к воздействию импульсов большой длительности, резисторов Р1-8В с индексом «С» – стойкость к воздействию электростатического разряда и переходным процессам, вызванным молнией, в соответствии с требованиями условий эксплуатации и окружающей среды для бортового авиационного оборудования КТ-160G/14G, раздел 22.
Табл. 1 – Основные преимущества разработанных резисторовв.
|
Тип Р1-8В |
Требования AEQ-Q200 |
Требования экологической директивы (Pb Free) |
Автомонтаж |
Стойкость к воздействию импульсов |
Стойкость к воздействию статического разряда |
Требования KT-160G/14G (раздел 22) |
| …«-А» | √ | √ | √ | |||
| …«-И» | √ | √ | √ | √ | ||
| …«-С» | √ | √ | √ | √ | √ |
 |
 |
|
Рис. 1 – Стойкость резисторов Р1-8В…«И» к воздействию импульсов |
Рис. 2. – Стойкость резисторов Р1-8В…«С» к воздействию статического разряда |
| – резисторы общего применения; – специальные резисторы Р1-8В…«И» и Р1-8В…«С» | |
Табл. 2 – Основные электрические характеристики разработанных резисторов.
| Типоразмер | Номинальная мощность рассеяния Pном, Вт |
Диапазон значений номинального сопротивления, Ом |
Допускаемое отклонение сопротивления от номинального значения, % | Предельное рабочее напряжение, В | |
| Р1-8В-…А | Р1-8В-…И, Р1-8В-…С | ||||
| 0402 | 0,063 | От 1 до 1×107 вкл. | ±2; ±5 | ±10; ±20 | 50 |
| 0603 | 0,1 | От 1 до 1×107 вкл. | ±2; ±5 | ±10; ±20 | 75 |
| 0805 | 0,125 | От 1 до 1×107 вкл. | ±2; ±5 | ±10; ±20 | 150 |
| 1206 | 0,25 | От 1 до 1×107 вкл. | ±2; ±5 | ±10; ±20 | 200 |
| 1210 | 0,33 | От 1 до 1×107 вкл. | ±2; ±5 | ±10; ±20 | 200 |
| 2010 | 0,5 | От 1 до 1×107 вкл. | ±2; ±5 | ±10; ±20 | 250 |
| 2512 | 1,0 | От 1 до 1×107 вкл. | ±2; ±5 | ±10; ±20 | 300 |
Резисторы рекомендованы для применения в составе электронных устройств промышленного оборудования и автотранспортных средств с требованиями повышенной эксплуатационной надежности при высоком уровне импульсных помех и высокой вероятностью возникновения электростатических разрядов.
Сообщить о Вашем решении посетить стенд, назначить удобное время для встречи и задать любые интересующие вопросы Вы можете, обратившись по электронной почтам:
gr1@erkon-nn.ru, mozulyakinae@erkon-nn.com или по телефону: 8 (831) 202-24-34 доб. 211 (Юлия), доб. 261 (Елена)
Стенд № F1065 расположен в павильоне 2, этаж 3, зал 10.
Промокод: ee24eORENБудем рады встрече с Вами на стенде!
