С2-33НВ Резисторы высокоомные, высоковольтные
С2-33НВ - резисторы постоянные непроволочные общего применения высокоомные, высоковольтные, предназначены для работы в электрических цепях постоянного и переменного токов.
Основные технические характеристики
Температурный коэффициент сопротивления (ТКС) резисторов мощностью рассеяния 0,125; 0,5; 1,0 Вт должен соответствовать значениям, установленным в нижеследующей таблице.
| Вид резистора | Диапазон номинальных сопротивлений, МОм | ТКС×10-6 1/°С, не более, в диапазоне температур | |
| от 20 до 125 °С | от минус 60 до 20 °С | ||
| C2-33НВ-0,125 | 1 - 68 | ±1 000 | +1 000 минус 2 000 |
| свыше 68 | ±4 000 | ±4 000 | |
| C2-33НВ-0,25 C2-33НВ-0,5 |
1 - 100 | ±1 000 | ±2 000 |
| свыше 100 | ±2 500 | ±4 000 | |
| C2-33НВ-1 | 1 - 200 | ±1 000 | ±2 000 |
| свыше 200 | ±2 500 | ±4 000 | |
| Вид резистора | Предельное рабочее напряжение постоянного тока (В)эффективное значение переменного тока при атмосферном давлении, Па (мм.рт.ст.) | |||
| свыше 53333,33 (400) | от 53333,33 до 3599 (от 400 до 27) | от 3599,1 до 1333 (от 27 до 10) | от 1333,1 до133,3 (от 10,1 до 1) | |
| C2-33НВ-0,125 | 200 | 200 | 200 | 200 |
| C2-33НВ-0,25; C2-33НВ-0,5 |
1000 | 1 000 | 750 | 500 |
| C2-33НВ-1 | 10 000 | 1 500 | 1 500 | 500 |
| Характеристики | Ед. изм. | Значение |
| Изменение сопротивления в течении 1000 ч при номинальной нагрузке, не более | % | ± 15 |
| Диапазон сопротивлений (по ряду Е24) | МОм | 1,0 - 1000 |
| Допускаемое отклонение от номинального сопротивления | % | ±5,0; ±10 |
| Диапазон рабочих температур | °С | от минус 60 до +125 |
| Номинальная мощность рассеяния | Вт | 0,125; 0,25; 0,5; 1 |
| Минимальная наработка | час | 15 000 |
| 95% срок сохраняемости | лет | 12 |

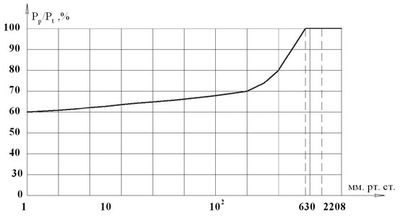

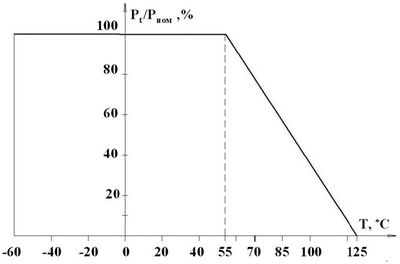

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 125 °С приведена на рисунке 1 и для всего диапазона рабочих давлений окружающей среды от 1×103 до 2228,98 мм рт. ст. на рисунке 2.
Габаритные размеры
| Вид резистора | Габаритные размеры и допустимые отклонения, мм | Масса, г, не более | |||
| L | l | D | d | ||
| C2-33НВ-0,125 | 6,0 - 0,5 | 16 +4 | 2,2 -0,4 | 0,6 ±0,1 | 0,15 |
| C2-33НВ-0,25 | 10,8-1,3 | 25 +5 | 4,0 -0,8 | 0,8 ±0,1 | 0,8 |
| C2-33НВ-0,5 | 10,8-1,3 | 4,0 -0,8 | 0,8 | ||
| C2-33НВ-1,0 | 28 -2,3 | 8,6 -1,3 | 4,5 | ||
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения по ГОСТ 28883, номера ТУ и Дополнения. Например: Резистор С2-33НВ - 0,125 - 5,6 МОм ±10% ОЖО.467.173 ТУ Дополнение 1.
Примечание: резисторы с номинальным сопротивлением более 200 МОм поставляются при условии дополнительного соглашения с изготовителем.
