Р1-34 Резисторы толстопленочные с расширенным диапазоном сопротивлений
Р1-34 - резисторы постоянные непроволочные высокоомные изолированного варианта исполнения, предназначены для работы в электрических цепях постоянного и переменного токов.
Основные технические характеристики
| Тип резистора | Пределы номинальных сопротивлений, Ом | Предельное рабочее напряжение | Допускаемые отклонения от номинального значения сопротивления, % | ТКС×10-6 1/°С в диапазоне температур от минус 60 до 155 °С |
| Р1-34 | 1·106 - 1·1011 | 200 | ±5; ±10 | От 1 до минус 2000 |
Значения сопротивления измеренных при напряжении 10В±5% должны находиться в пределах (1·106 – 1·1011) Ом.
Примечания:
- Допускается изготовление резисторов с допускаемым отклонением ±2% при условии дополнительного согласования с изготовителем.
- Допускается изготовление резисторов с ТКС ±500 ×10-6 1/°С в диапазоне сопротивлений от 1·106 до 2,7·107 при условии дополнительного согласования с изготовителем.
| Характеристики | Ед. изм. | Значение |
| Изменение сопротивления в течение 1000 ч. при напряжении 200 В и t=70 ºС | % | ±10 |
| Изменение сопротивления при изменении напряжения от 10 до 200 В, не более | % | +25 |
| Промежуточные значения сопротивления соответствуют рядам Е12, Е24, Е48 ГОСТ 28884-90 | ||
| Диапазон рабочих температур | °С | от минус 60 до 155 |
| Минимальная наработка | час | 15000 |
| Минимальный срок сохраняемости | лет | 15 |
При формовке выводов резисторов для монтажа в аппаратуру и непосредственно при монтаже применять специальные меры, исключающие передачу механических усилий на контактный узел резисторов.

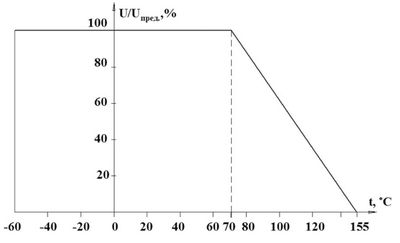

Предельное рабочее напряжение в интервале рабочих температур от минус 60 до 155°С при атмосферном давлении от 53333 до 2,94x105 Па соответствует значениям, указанным на рис. 1.
Габаритные размеры
| Тип резистора | Габаритные размеры, в мм | Масса, г, не более | ||||||
| L | B | Н | M | N | K | øD | ||
| Р1-34 | 15 min | 4,5 max | 0,7 max | 3.7 | 2,0 max | 3,0 max | 0,5 | 0,2 |
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», условного обозначения типа резистора, полного обозначения номинального сопротивления и допускаемого отклонения, номера ТУ. Например: Резистор Р1-34 - 100 МОм ±10% АБШК.434110.020 ТУ.
