Р1-135 Резисторы постоянные непроволочные высокоомные высоковольтные
Р1-135 – резисторы постоянные непроволочные высокоомные высоковольтные, предназначенные для работы в электрических цепях постоянного и переменного токов.
Резисторы изготавливают двух конструктивных исполнений:
Р1-135П – для поверхностного монтажа;
Р1-135Н – для навесного монтажа.
Резисторы Р1-135П изготавливают в едином исполнении, пригодном как для ручной, так и для автоматизированной сборки монтажа аппаратуры. Резисторы Р1-135Н изготавливают в исполнении, предназначенном для ручной сборки аппаратуры.
Основные технические характеристики
| Вид резистора | Номинальная мощность рассеяния, Вт | Диапазон номинального сопротивления, Ом (ряд Е24) | Допускаемое отклонение сопротивления, % | Предельное напряжение, кВ | Диапазон рабочих температур, °С |
| Р1-135П-1 | 1 | 1,0×106–1,0×107 | ±2; ±5; ±10; ±20 | 1 | От минус 60 до 155 |
| 1,1×107–1,0×1010 | ±5; ±10; ±20 | ||||
| 1,1×1010–1,0×1011 | ±10; ±20 | ||||
| Р1-135П-1,5 | 1,5 | 1,0×106–1,0×107 | ±2; ±5; ±10; ±20 | 4 | |
| 1,1×107–1,0×1010 | ±5; ±10; ±20 | ||||
| 1,1×1010–1,0×1011 | ±10; ±20 | ||||
| Р1-135Н-1 | 1 | 1,0×106–1,0×107 | ±2; ±5; ±10; ±20 | 20 | От минус 60 до 125 |
| 1,1×107–1,0×1010 | ±5; ±10; ±20 | ||||
| 1,1×1010–1,0×1011 | ±10; ±20 | ||||
| Р1-135Н-3 | 3 | 1,0×106–1,0×107 | ±2; ±5; ±10; ±20 | 30 | |
| 1,1×107–1,0×1010 | ±5; ±10; ±20 | ||||
| 1,1×1010–1,0×1011 | ±10; ±20 | ||||
| Р1-135Н-5 | 5 | 1,0×106–1,0×107 | ±2; ±5; ±10; ±20 | 40 | |
| 1,1×107–1,0×1010 | ±5; ±10; ±20 | ||||
| 1,1×1010–1,0×1011 | ±10; ±20 |
* Значения номинальных сопротивлений, измеренных при напряжении 10 В должны находиться в пределах, указанных в таблице.
Минимальная наработка резисторов составляет 15000 часов.

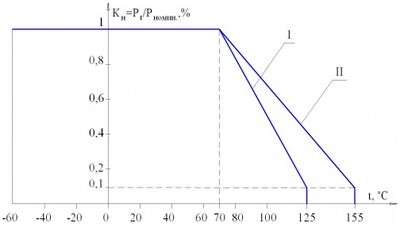

Допустимая мощность рассеяния резисторов приведена на рисунке 1 для всего интервала температур среды при эксплуатации:
- от минус 60 °C до 155 °C – для резисторов Р1-135П (кривая II);
- от минус 60 °C до 125 °C – для резисторов Р1-135Н (кривая I).
Допустимая мощность рассеяния резисторов в интервале рабочих температур от минус 60 °C до 70 °C для всего интервала рабочих давлений от 0,67 до 292 кПа (от 5 до 2207 мм рт. ст.) приведена на рисунке 2.
Предельное рабочее напряжение резисторов для всего интервала рабочих давлений от 0,67 до 292 кПа (от 5 до 2207 мм рт. ст.) должно быть не более значений, приведенных на рисунке 3 (кривая I – для резисторов Р1-135П-1; кривая II – для резисторов Р1-135П-1,5; Р1-135Н-1; Р1-135Н-3; Р1-135Н-5).
Габаритные размеры
| Вид резистора | Номинальная мощность рассеяния, Вт | Размеры в миллиметрах | Масса, г, не более | Рис. | |||||
| L | B | H | L1 | l | d | ||||
| Р1-135П-1 | 1 | 6,3±0,2 | 3,2±0,2 | 0,6±0,2 | – | 0,75±0,45 | – | 0,1 | 4 |
| Р1-135П-1,5 | 1,5 | 10,0±0,2 | 5,0±0,2 | – | 1,0±0,5 | – | 0,5 | ||
| Р1-135Н-1 | 1 | 38,0+3 | 13,0+3 | 2,5±0,5 | 35,2±0,5 | 35,0±1 | 0,8±0,1 | 2,8 | 5 |
| Р1-135Н-3 | 3 | 51,0+3 | 15,0+3 | 48,5±0,5 | 4,5 | ||||
| Р1-135Н-5 | 5 | 76,0+3 | 73,2±0,5 | 7,0 | |||||
Видео
Высокоомные высоковольтные резисторы Р1-35, Р1-135, Р1-153 и НР1-77 | АО НПО ЭРКОН
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять: из слова «Резистор», обозначения вида резистора, полного обозначения номинального сопротивления и допускаемого отклонения, обозначения «А» для резисторов Р‑135П, предназначенных для автоматизированной сборки (монтажа) аппаратуры, обозначения ТУ. Примеры условного обозначения: Резистор Р1‑135П‑1,5-100 МОм ±10 % А РКМУ.434110.010 ТУ; Резистор Р1‑135Н‑3,0-56 МОм ±5 % РКМУ.434110.010 ТУ.
