С2-10 Резисторы высокочастотные неизолированные

Категория качества - Базовое ТУ - ОЖ0.467.148 ТУ

C2-10 - резисторы постоянные непроволочные высокочастотные неизолированные, предназначены для работы в электрических цепях высоких частот.

Основные технические характеристики

Основные технические характеристики должны соответствовать значениям, указанным в таблицах 1 и 2.

Таблица №1.
Группа по ТКС Номинальная мощность рассеяния, Вт Предельное номинальное сопротивление, Ом ТКС×10-6 1/ °С в диапазоне температур,
от 20 до 125 °С от 20 до минус 60 °С
без обозначения 0,125 10 - 9880 ±200 ±600
В 10 - 988 ±100
Б 0,25;
0,5; 1,0;
2,0
1 – 9,88 ±50
В ±100
без обозначения 1 - 9880 ±200

Таблица №2.
Характеристики Ед. изм. Значение
Диапазон сопротивлений Ом 1 - 9880
Допускаемое отклонение от номинального сопротивления % ±0,5; ±1,0; ±2,0; ±5,0
Промежуточные значения номинальных сопротивлений для допускаемых отклонений: по ряду Е192 % ±0,5; ±1,0
по ряду Е24 ±2,0; ±5,0
Диапазон рабочих температур °С от минус 60 до +125
Предельное рабочее напряжение В 200; 350; 320; 350
Минимальная наработка час 25 000
Диапазон частот МГц до 1000
Срок сохраняемости лет 25

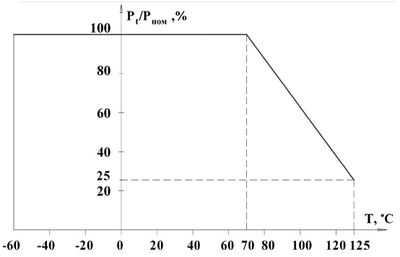

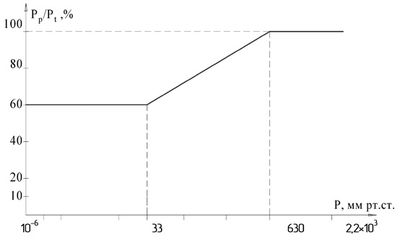

Допустимая мощность рассеяния резисторов в интервале рабочих температур среды от минус 60 до 125 °С и нормальном атмосферном давлении приведена на рисунке 1. Допустимая мощность рассеяния резисторов в интервале давлений от 1 мм рт. ст. до 3 кгс/см2 в интервале температур от минус 60 до 125 °С приведена на рисунке 2.

Рисунок №1. С2-10
Рисунок №2. С2-10

Габаритные размеры

Обозначение вида Габаритные размеры и допустимые отклонения, мм Масса, г, не более
L l D d
С2-10 - 0,125 6,0 - 0,6 16 +4 2,0 -0,15 0,6 ±0,1 0,15
С2-10 -0,25 7,0 -0,7
3,0 - 0,3 0,25
С2-10 -0,5 10,8 -1,4 25 +5 4,2 -0,6 0,8 ±0,1 1,0
С2-10 -1,0 13,0 -1,1
6,6 -0,6 2,0
С2-10 -2,0 18,5 -1,5
8,6 -0,6 3,5

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, группы по ТКС (только для групп Б и В), буквы В (для резисторов всеклиматического варианта исполнения), номера ТУ, например: Резистор С2-10-0,5 - 9,88 Ом ±1,0% - В - В - ОЖО.467.148 ТУ.
