Р1-9 Резисторы сверхвысокочастотные для полосковых линий
Категория качества -
Расширенное
ТУ -
АЛЯР.434110.001 ТУ

Р1-9 - резисторы постоянные непроволочные сверхвысокочастотные с теплоотводом всеклиматического исполнения, предназначены для работы в симметричных полосковых линиях.
Основные технические характеристики
Вид резистора | Номинальная мощность рассеяния, Вт | Номинальное сопротивление, Ом | Допускаемое отклонение, % | Предельная рабочая частота, ГГц | КСВН в диапазоне частот | |
Диапазон частот, ГГц | КСВН | |||||
Р1-9-40 | 40 |
50; 75; 100 |
±1; ±5 |
4 | От 0 до 2 | 1,2 |
Св. 2 до 4 | 1,25 | |||||
Р1-9-50 | 50 | |||||
2 | От 0 до 2 | 1,25 |
Характеристики | Ед. изм. | Значение |
Диапазон рабочих температур | ºС | От минус 60 до +125 |
ТКС | х10-6 1/ ºС | ±150 |
Параметры импульсного режима: -длительность импульса; -мощность в импульсе, не более -средняя мощность рассеяния |
мкс Вт Вт |
400 104 16 |
Минимальный срок сохраняемости | лет | 20 |
Минимальная наработка | час | 50 000 |

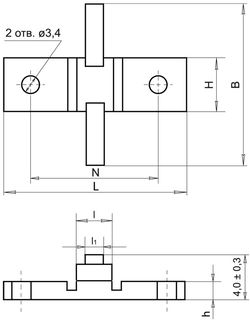

Габаритные размеры

Вид резистора | Размеры, в мм | ||||
N | L | l* | |||
Номин. | Пред. откл. | Номин. | Пред. откл. | ||
Р1-9-40 | 12±0,1 | 18 | +0,5 -0,18 |
4 | +0,1 -0,5 |
Р1-9-50 | 16±0,1 | 22 | +0,5 -0,21 |
6 |
Вид резистора | Размеры, в мм | Масса, г, не более | |||||
l1 | В | H | h | ||||
Номин. | Пред. откл. | Номин. | Пред. откл. | ||||
Р1-9-40 | 1,6±0,14 | 22±4 | 6 | +0,3 -0,1 |
2,2 | +0,3 -0,1 |
2,0 |
Р1-9-50 | 4,0±0,24 | 25±4 | 9 | 2,0 | 5,0 |
* Размер для справок.
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, обозначения ТУ, например: Резистор Р1-9-40 - 50 Ом ±1% АЛЯР.434110.001 ТУ.
