Р1-8 Чип-резисторы постоянные непроволочные
Категория качества -
Расширенное, Максимальное
ТУ -
ОЖ0.467.164 ТУ
Постоянные непроволочные безвыводные чип-резисторы незащищенного исполнения, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов.
Основные технические характеристики
| Тип |
Номинальная мощность рассеяния, Вт |
Типоразмер |
Диапазон значений номинальных сопротивлений, Ом, по ряду Е48 |
Допускаемое отклонение сопротивления от номинального значения, ± % |
Предельное рабочее напряжение, В |
| Р1-8 | 0,063 | 0603 | Св. 100 до 100×103 | 1; 2; 5 | 50 |
| 0,125 | 0805 |
От 5,11 до 121 вкл. (50 вкл.) Св. 121 до 511×103 вкл. |
2; 5 1; 2; 5 |
100 | |
| 0,25 | 1206 |
От 5,11 до 121 вкл. (50 вкл.) Св. 121 до 511×103 вкл. Св. 511×103 до 1×106 вкл. |
2; 5 1; 2; 5 2; 5 |
200 | |
| 0,5 | 2010 |
От 10 до 121 вкл. (50 вкл.) Св. 121 до 511×103 вкл. Св. 511×103 до 5,11×106 вкл. |
2; 5 1; 2; 5 2; 5 |
200 |
Коэффициент стоячей волны по напряжению (КСВН) для резисторов с номинальным значением сопротивления 50 Ом не должен превышать:
- 1,20 до 2 ГГц для резисторов типоразмеров 0805 и менее;
- 1,25 до 1,5 ГГц для резисторов типоразмера от 1206 до 2512;
В диапазоне свыше 2 ГГц – не нормируется.
| Тип |
Диапазон значений номинального сопротивления, Ом |
Уровень шумов, мкВ/В, не более |
| Р1-8 | От 5,11 до 5,11×106 вкл. | 5 |
| Тип |
Диапазоны значений номинального сопротивления, Ом |
Значение ТКС×10-6 °С-1, не более | Группа по ТКС | |
| от 20 до 125 °С | от минус 60 до 20 °С | |||
| Р1-8 | От 100 до 1х106 вкл. | ±50 | ±150 | Л |
| От 100 до 1х106 вкл. | ±100 | ±150 | М | |
| От 5,11 до 5,11 х106 вкл. | ±150 | ±150 | Без обознач. | |

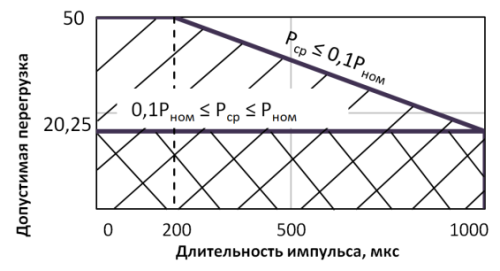

Требования надежности

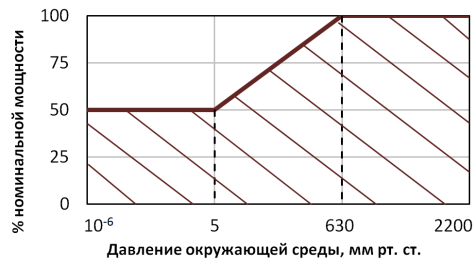

| Требования стойкости к внешним воздействующим факторам | |
| Фактор | Значение фактора |
| Теплостойкость при пайке | (260 ± 5) °С в течение (10 ± 1) с |
| Изменение температуры среды | от минус (60 ± 3) °С до (125 ± 5) °С |
| Повышенная влажность воздуха | влажность 80% при 25 °С |
| Характеристики надежности | |
|

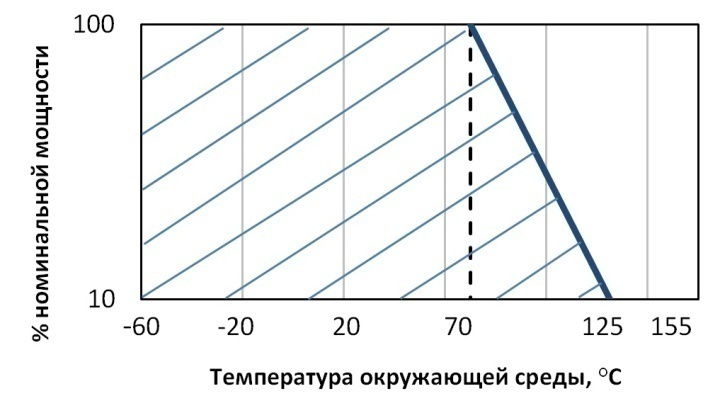

Гамма-процентная наработка при Р ≤ Рном., tокр. ≤ 70 °С при Р ≤ 0,5Рном., tокр. ≤ 50 °С |
γ=99,5% (ВП) γ=99,9% (ОСМ) 50000 ч 150000 ч |
| Срок сохраняемости | 30 лет |
Способы монтажа

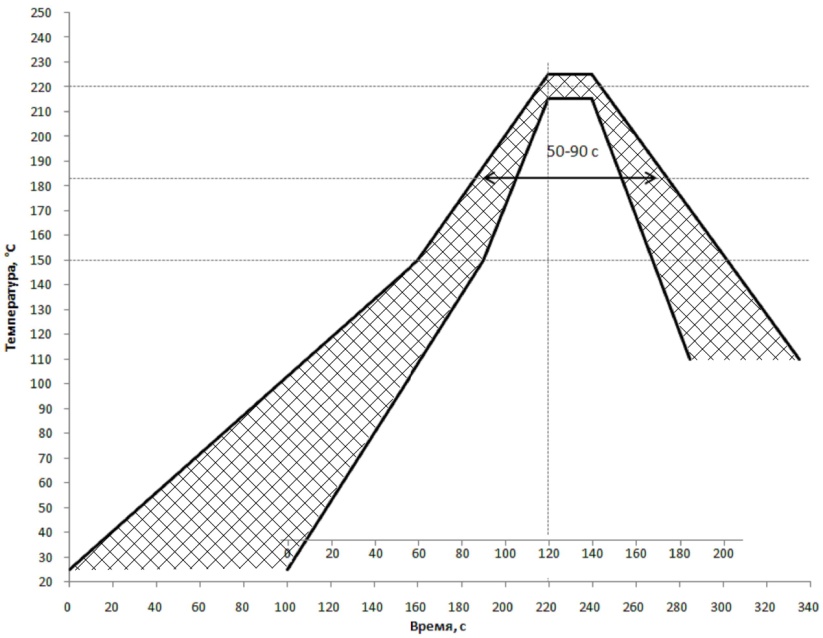

Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением, а также пайка оплавлением в конвекционных печах (рекомендуемый профиль пайки приведен ниже).
Габаритные размеры
| Типоразмер | Размеры, мм | Масса, не более, г | |||
| L | B | H | l, не менее | ||
| 0603 | 1,60±0,15 | 0,80±0,15 | 0,55±0,15 | 0,2 | 0,005 |
| 0805 | 2,00±0,15 | 1,25±0,15 | 0,55±0,15 | 0,2 | 0,010 |
| 1206 | 3,2±0,2 | 1,60±0,15 | 0,55±0,15 | 0,2 | 0,015 |
| 2010 | 5,0±0,2 | 2,5±0,2 | 0,55±0,15 | 0,2 | 0,030 |
Упаковка
| Для ручного монтажа: | |
| «П» | резисторы упаковываются россыпью в полиэтиленовый пакет; |
| «Л» | резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов). |
| Для автоматизированного монтажа: | |
| «А» | резисторы упаковываются в ленту трехслойную или формованную; |
| «К» | резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку. |
| Типоразмер |
W, мм |
D |
Nmin, мм | N2, мм | W1, мм | W2max, мм |
| 0603....1206 | 8 |
7" |
50 | 13,0±0,2 | 8,4±1,5 | 14,4 |
| 2010 | 12 | 7" | 60 | 13,0±0,2 | 12,4±2,0 | 18,4 |
Маркировка
Резисторы Р1-8 не маркируют

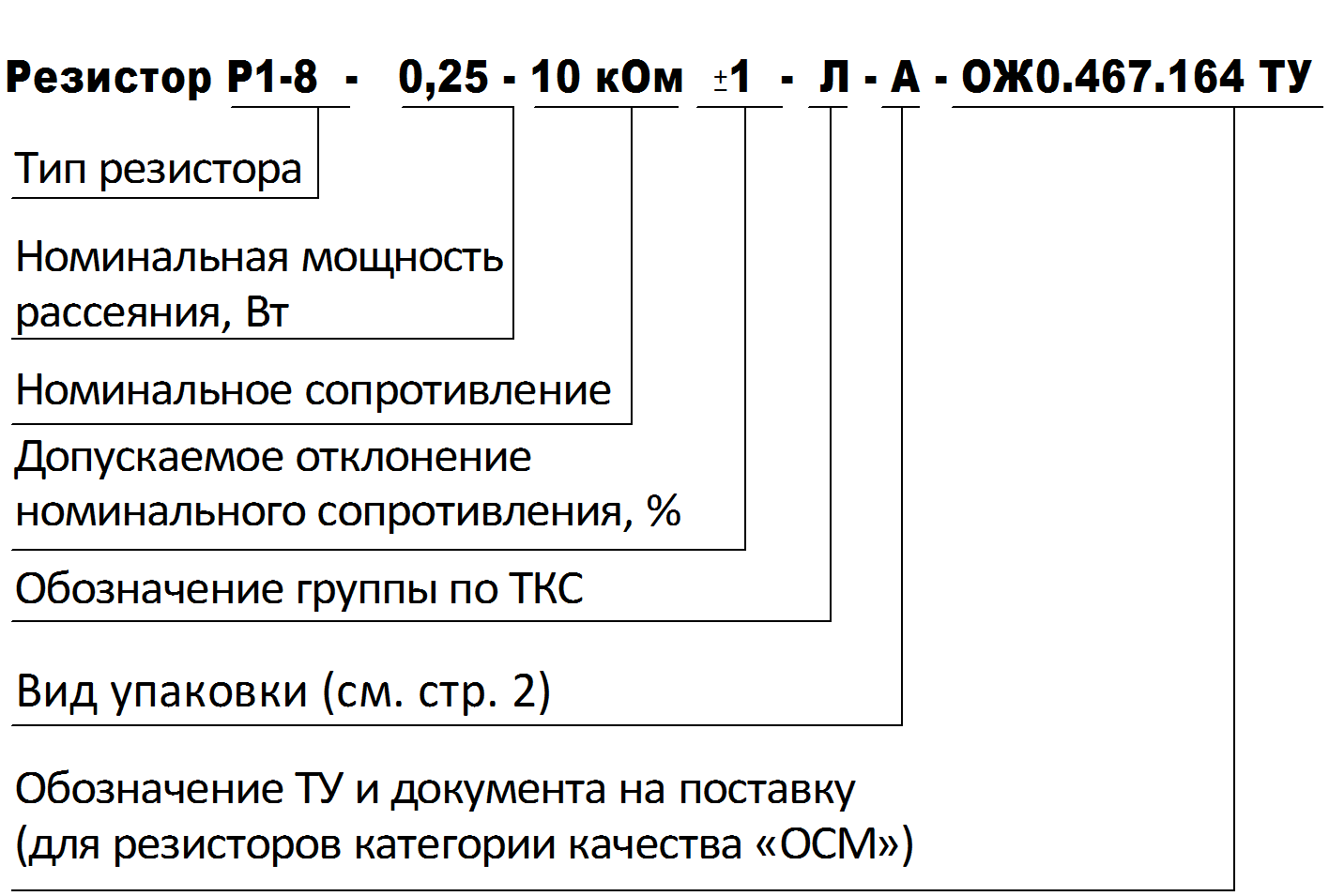

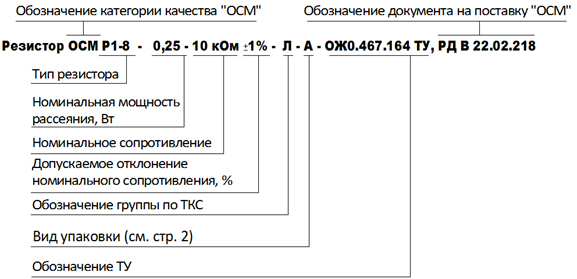

Условное обозначение при заказе
