Р1-87 Резисторы сверхвысокочастотные для полосковых линий
Категория качества -
Расширенное
ТУ -
РКМУ.434110.006 ТУ
Р1-87 – резисторы мощные сверхвысокочастотные, защищенные, предназначены для работы с теплоотводом в широкополосных узлах высокочастотной аппаратуры, в цепях деления и суммирования мощности, а также в качестве оконечных нагрузок. Вид климатического исполнения для внутреннего монтажа согласно ГОСТ РВ 20.39.414.1.
Основные технические характеристики
| Характеристики | Ед. изм. | Значение | |
| Диапазон сопротивлений | Ом | 12,5–150 | |
| Номинальная мощность рассеяния | Вт | 30–800 | |
| Допускаемое отклонение от номинального сопротивления | % | ±1; ±2; ±5 | |
| Рабочий диапазон частот для мощности рассеяния | 30 Вт | ГГц | 0 - 4,0 |
| 75 Вт | 0 - 2,0 | ||
| 630 Вт | 0 - 0,3 | ||
| 800 Вт | 0 - 0,1 | ||
| Температурный коэффициент сопротивления (ТКС) | ×10-6 1/°С | ±200; ±500 | |
| Диапазон рабочих температур | °С | от минус 60 до +150 | |
|
Повышенная температура среды при эксплуатации при номинальной мощности рассеяния |
°С | 100* | |
| Стабильность за 1000 ч | % | ±(3–5) | |
* - на фланце (теплоотводе) более 100°С

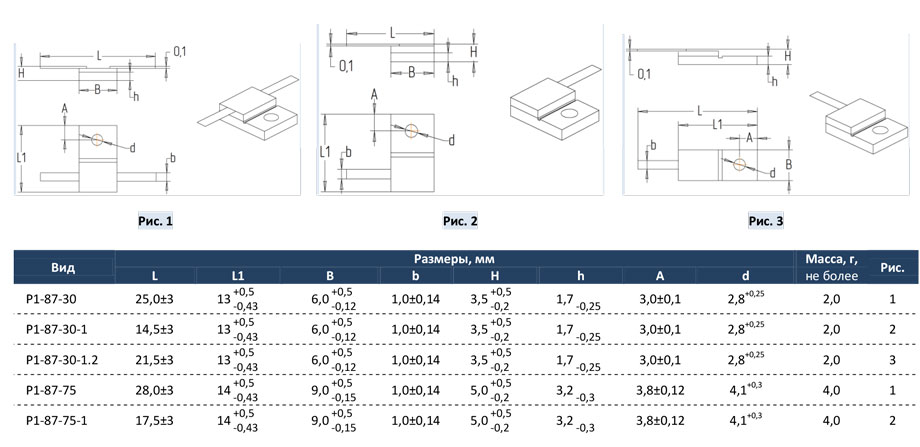

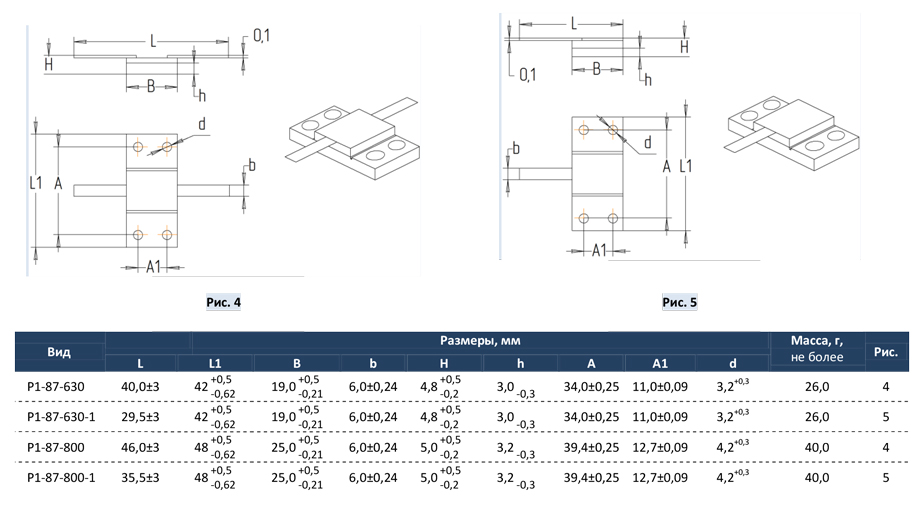

Габаритные размеры
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», обозначения вида, величины номинального сопротивления и допускаемого отклонения, обозначения настоящих ТУ, например: Резистор Р1-87-75 - 100 Ом ±5% РКМУ.434110.006 ТУ.
