Р1-5 Резисторы высокочастотные для полосковых устройств

Категория качества - Базовое ТУ - ОЖ0.467.153 ТУ

Р1-5 - резисторы постоянные непроволочные высокочастотные всеклиматического исполнения, предназначены для работы в полосковых устройствах.

Основные технические характеристики

Таблица №1.
Характеристики Ед. изм. Значение
Диапазон сопротивлений (по ряду Е-96) Ом 5,11 - 301
Допускаемое отклонение от номинального сопротивления % ±1, ±5
Номинальная мощность Вт 0,5; 3,0
Предельная рабочая частота ГГц 2,5; 3,0
КСВн - 1,25; 1,50
Диапазон рабочих температур ºС От минус 60 до +125
ТКС х10-6 1/ºС ± 150
Срок сохраняемости лет 15
Минимальная наработка час 15 000

Допустимая мощность рассеяния резисторов должна соответствовать значениям, указанным на рис.1:

1) в интервале рабочих температур среды от минус 60 до 125 °С, давлении 1,33×10-4 Па до 2,9×105 Па и температуре корпуса резисторов не более 90 ºС для резисторов Р1-5-3;

2) в интервале рабочих температур среды от минус 60 до 125 °С для резисторов Р1-5-0,5.

Допустимая мощность рассеяния резисторов Р1-5-0,5 для всего диапазона рабочих давлений от 1,33×10-4 Па до 2,9×105 представлена на рисунке 2.

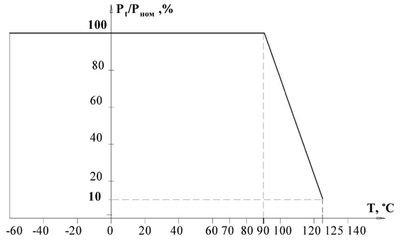

Рисунок №1. Р1-5

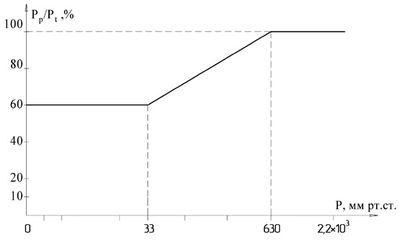

Рисунок №2. Р1-5

Габаритные размеры

Вид резистора Габаритные размеры и допустимые отклонения, мм
L l B h b
Р1-5 - 0,5 26 ±4,2 6 ±0,2 4 ±0,2 2,5 ±0,5 1.6 ±0,1
Р1-5 -3,0 3,5 ±0,5
Вид резистора Габаритные размеры и допустимые отклонения, мм Масса, г, не более
H d d1 S
Р1-5 -0,5 - - - - 1,5
Р1-5 -3,0 13.png
М4 ±6g 3 -0,4 2 -0,25 2,0

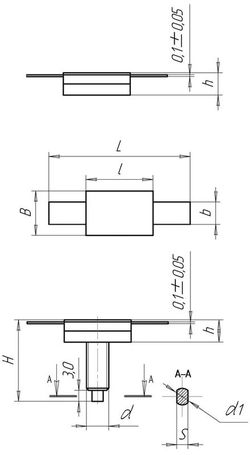

Верхний рисунок (без винта) для Р1-5-0,5, нижний рисунок (с винтом) для Р1-5-3


Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, обозначение всеклиматического исполнения (буква «B»), обозначения ТУ, например: Резистор Р1-5 - 10 - 30,1 Ом ±1% -B - ОЖО.467.153 ТУ.
