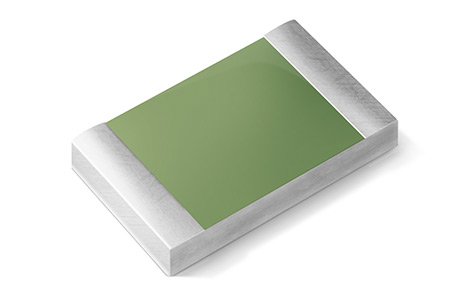

Р1-47 Резистор постоянный непроволочный сверхвысокочастотный
Категория качества -
Расширенное, Базовое
ТУ -
АБШК.434110.039 ТУ

Резистор постоянный непроволочный сверхвысокочастотный Р1-47. Предназначен для работы в полосковых линиях СВЧ устройств в диапазоне частот до 4 ГГц.
Основные технические характеристики
Тип |
Номинальная мощность рассеяния, Вт |
Номинальное сопротивление, Ом |
Допускаемое отклонение сопротивления, ± % |
Температурный коэффициент сопротивления 10-6 °C-1, не более, от минус 60 до 125 °С |
Диапазон рабочих частот, ГГц |
Р1-47 | 0,5 | 50; 75; 100 | 1; 2; 5 | ±150 | до 4 |

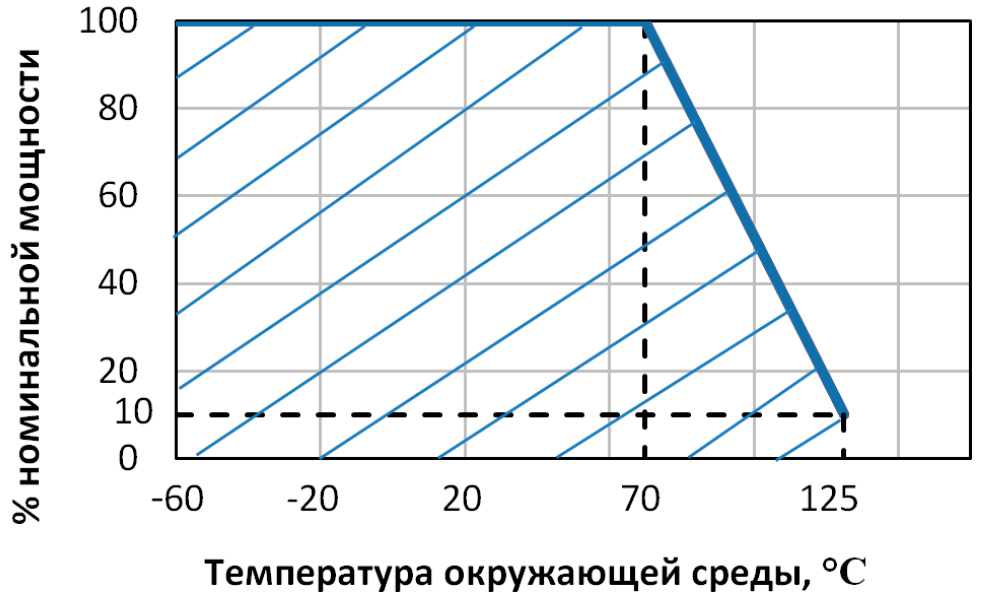

Требования надежности
Требования стойкости к внешним воздействующим факторам | |
Фактор | Значение фактора |
Механическая прочность выводов | на воздействие сдвигающей силы |
Теплостойкость при пайке | (260 ± 5) °С в течение 3 с |
Синусоидальная вибрация | 1 – 1000 Гц; 10 g |
Изменение температуры среды | от минус (60 ± 3) °С до (125 ± 5) °С. |
Повышенная влажность воздуха | влажность 98 % при 35 °С |
Характеристики надежности | |
Минимальная наработка при Р ≤ Рном., tокр. ≤ 70 °С при Р ≤ 0,5Рном., tокр. ≤ 55 °С |
20000 ч 30000 ч |
Срок сохраняемости | 15 лет |
Способы монтажа
Допускается ручной монтаж при помощи паяльника.

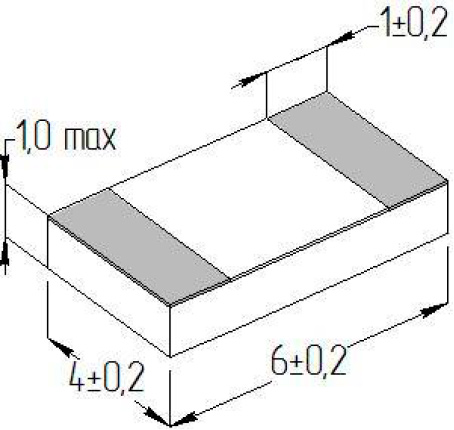

Габаритные размеры

Размеры в мм
Масса, не более: 0,15 г
Упаковка
Резисторы упаковывают в картонную коробку.
Маркировка
Маркировка резисторов должна содержать:
- обозначение номинального сопротивления (без обозначения единицы измерения «Ом»);
- обозначение допускаемого отклонения сопротивления (без указания обозначения знаков «±» и «%»)

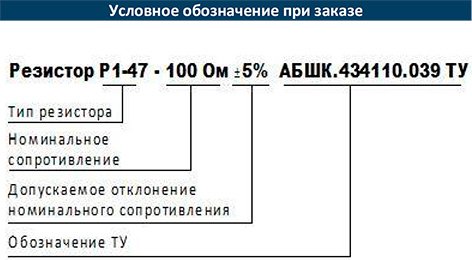

Условное обозначение при заказе
