Р1-3 Резисторы высокочастотные для полосковых устройств

Категория качества - Расширенное, Базовое, Максимальное ТУ - ОЖ0.467.153 ТУ

Р1-3 - резисторы постоянные непроволочные высокочастотные всеклиматического исполнения, предназначены для работы в полосковых устройствах.

Основные технические характеристики

Таблица №1.
Характеристики Ед. изм. Значение
Диапазон сопротивлений (по ряду Е96) Ом 5,11-301
Допускаемое отклонение от номинального сопротивления % ±1, ±5
Номинальная мощность рассеяния Вт 10; 25; 50
Предельная рабочая частота ГГц 1,5; 0,6
КСВн - 1,25; 1,30; 1,50; 1,70
Диапазон рабочих температур ºС От минус 60 до +125
ТКС х10-6 1/ ºС ±150
Срок сохраняемости лет 15
Минимальная наработка час 15 000

Допустимая мощность рассеяния резисторов (Pt) интервале рабочих температур среды от минус 60°С до 125°С, при атмосферном давлении от 10-6 до 2,2х103 мм рт.ст. и температуре корпуса резисторов не более 90ºС должна соответствовать значениям, указанным на рисунке 1.

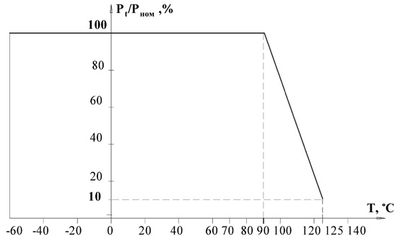

Рисунок №1. Р1-3

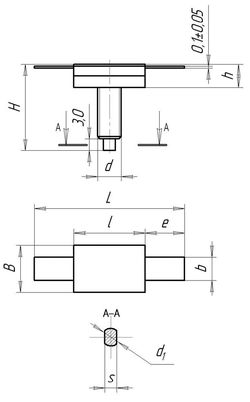

Габаритные размеры

Вид резистора Габаритные размеры и допустимые отклонения, мм
L l B h b
Р1-3 -10 29 ±4,25 9 ±0,25 6 ±0,25 4,5 ±0,5 4,0 ±0,25
Р1-3 -25 32 ±4,25 12 ±0,25 8 ±0,25 5,0 ±0,5
Р1-3 -50 38 ±4,25 18 ±0,25 12 ±0,25 5,5 ±0,5 6,0 ±0,25
Вид резистора Габаритные размеры и допустимые отклонения, мм Масса, г, не более
H d d1 S
Р1-3 -10 18,5 ±1,2 М4 ±6g 3,0 -0,25 2 -0,25 5,0
8,0
Р1-3 -25 19,0 ±1,2
Р1-3 -50 22,5 ±1,2 М6 ±6g 4,5–0,3 3 -0,25 15,0

Резисторы Р1-3 выпускаются только с винтом.

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, обозначение всеклиматического исполнения (буква «B»), обозначения ТУ. Например: Резистор Р1-3-10 - 30,1 Ом ±1% -B - ОЖО.467.153 ТУ.
