Р1-2 Резисторы постоянные непроволочные сверхвысокочастотные
Р1-2 резисторы постоянные непроволочные сверхвысокочастотные неизолированные, предназначены для работы в симметричных полосковых линиях, заполненных диэлектриком, в диапазоне частот до 4 ГГц.
Основные технические характеристики
Температурный коэффициент сопротивления (ТКС) соответствует значению ±150×10-6 1/°С в интервале температур от минус 60ºС до 125ºС.
Изменение сопротивления резисторов в процессе и после воздействия спецфакторов должно соответствовать нормам, приведенной в таблице 2.
| Характеристики | Ед. изм. | Значение |
| Номинальное сопротивление | Ом | 50; 100 |
| Допускаемое отклонение от номинального сопротивления | % | ±0,5; ±1; ±2; ±5 |
| Диапазон рабочих температур | °С | от минус 60 до +125 |
| Диапазон частот | ГГц | до 4 |
| Мощность рассеяния | Вт | 5 |
| Гарантированная наработка с сохранением стабильности | час | 15 000 |
| КСВн | - | 1,3 |
| Срок сохраняемости | лет | 15 |
| Обозначение параметра | Значение изменения сопротивления | |
| В процессе воздействия факторов И1 – И3, И8-11, С, К | После воздействия факторов И1 – И3, И8-11, С, К | |
| δ R, %, не более | ±10 | ±5 |

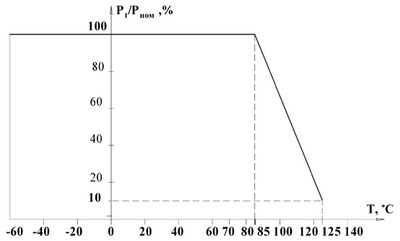

Допустимая мощность рассеяния резисторов (Рt) в интервале рабочих температур среды от минус 60 °С до 125 °С при температуре теплоотвода не более 85 ºС в интервале давлений от 1 мм рт. ст. до 3 кгс/см2 должна соответствовать значениям, указанным на следующем рисунке.

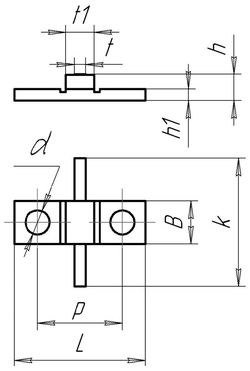

Габаритные размеры
| Тип резистора | Габаритные размеры и допустимые отклонения, мм | ||||
| L | B | P | k | d | |
| Р1-2 | 18,5h15 | 6 ±0,3 | 12 ±0,1 | 18 +2 | 3,4H14 |
| Тип резистора | Габаритные размеры и допустимые отклонения, мм | Масса, г, не более | |||
| h | h1 | t | t1 | ||
| Р1-2 |
 |
1,6h14 | 1,6h12 |
 |
2,0 |
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения типа, полного обозначения номинального сопротивления и допускаемого отклонения, обозначения всеклиматического исполнения (буква «В») и номера ТУ, например: Резистор Р1-2 - 50 Ом ±1% - В ОЖО.467.155 ТУ.
