Р1-170 Резисторы мощные высокочастотные
Категория качества -
Расширенное, Базовое
Резисторы постоянные непроволочные мощные высокочастотные, предназначенные для работы с теплоотводом в электрических цепях постоянного, переменного и импульсного токов.
Основные технические характеристики
| Тип |
Номинальная мощность рассеяния, Вт |
Вариант конструктивного исполнения |
Номинальное значение опротивления, Ом |
Допускаемое отклонение сопротивления, ± % |
Диапазон рабочих частот, ГГц |
| Р1-170 | 10 | 00; 01 | 50 | 2; 5 | 0–18 |
|
20 |
02; 03; 05 04; 06 49 |
50 12,5; 25; 37,5; 50; 75; 100 50 |
0–6 0–3 0–18 |
||
|
60 |
07–12; 15; 16 13; 14; 17; 18 |
50 12,5; 25; 37,5; 50; 75; 100 |
0–4 0–1 |
||
| 100 |
19; 20; 25; 26 21; 22; 27; 28 23; 24; 29; 30 |
50 50 12,5; 25; 37,5; 50; 75; 100 |
0–3 0–5 0–1 |
||
| 150 |
31; 32; 35; 36 33; 34; 37; 38 |
50 12,5; 25; 37,5; 50; 75; 100 |
0–2,7 0–1 |
||
| 250 |
39; 41 40; 42 |
50 12,5; 25; 37,5; 50; 75; 100 |
0–1 0–0,6 |
||
| 400 |
43 44 |
50 12,5; 25; 37,5; 50; 75; 100 |
0–0,4 0–0,3 |
||
| 800 |
45 46 |
50 12,5; 25; 37,5; 50; 75; 100 |
0–0,2 0–0,1 |
||
| 1000 |
47 48 |
50 12,5; 25; 37,5; 50; 75; 100 |
0–0,1 0–0,1 |
Видео

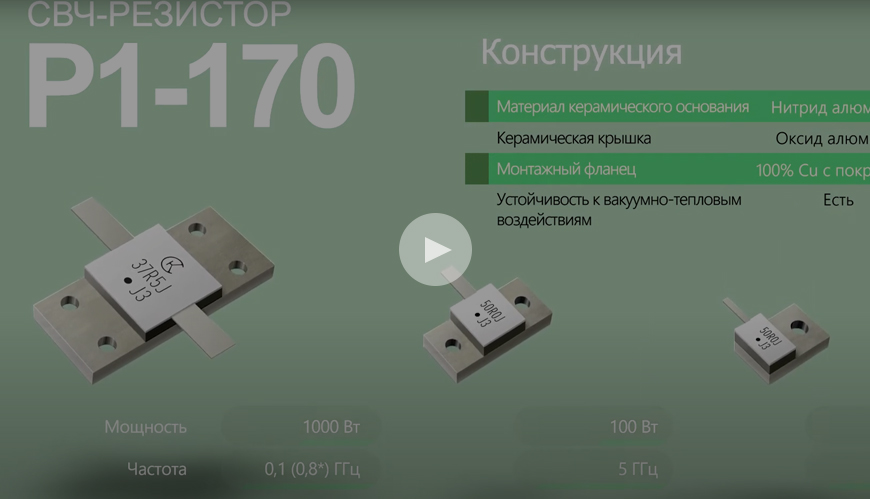

СВЧ-Резистор Р1-170 | АО НПО ЭРКОН
Требования надежности
| Минимальная наработка при Р ≤ Рном., tокр. ≤ 100 °С |
30000 ч |
| Срок сохраняемости | 30 лет |
Способы монтажа
Монтаж резисторов фланцевого исполнения осуществляют путем крепления фланца к теплоотводу с помощью винтов, безфланцевого – путем пайки обратной металлизированной и облуженной поверхности резистора к теплоотводу с последующей пайкой за выводы на токопроводящие элементы схемы.

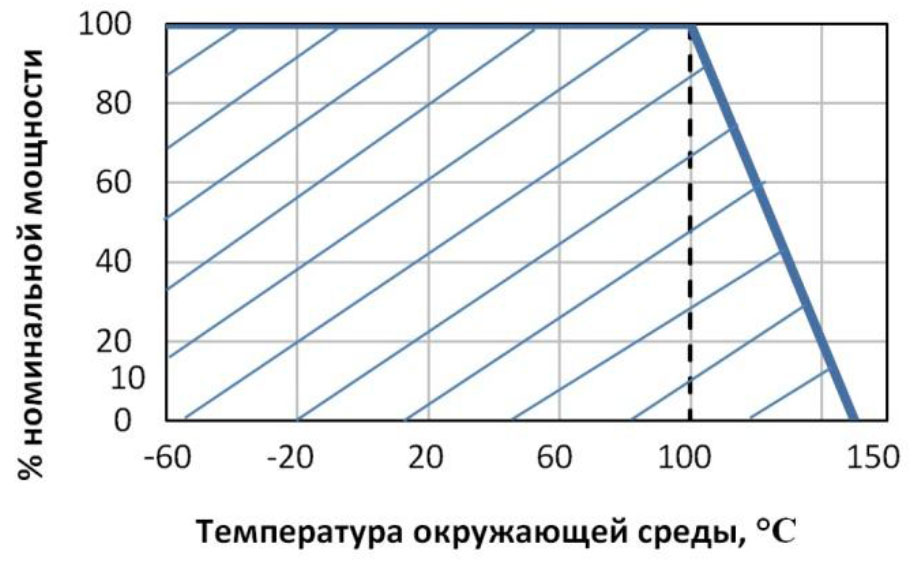

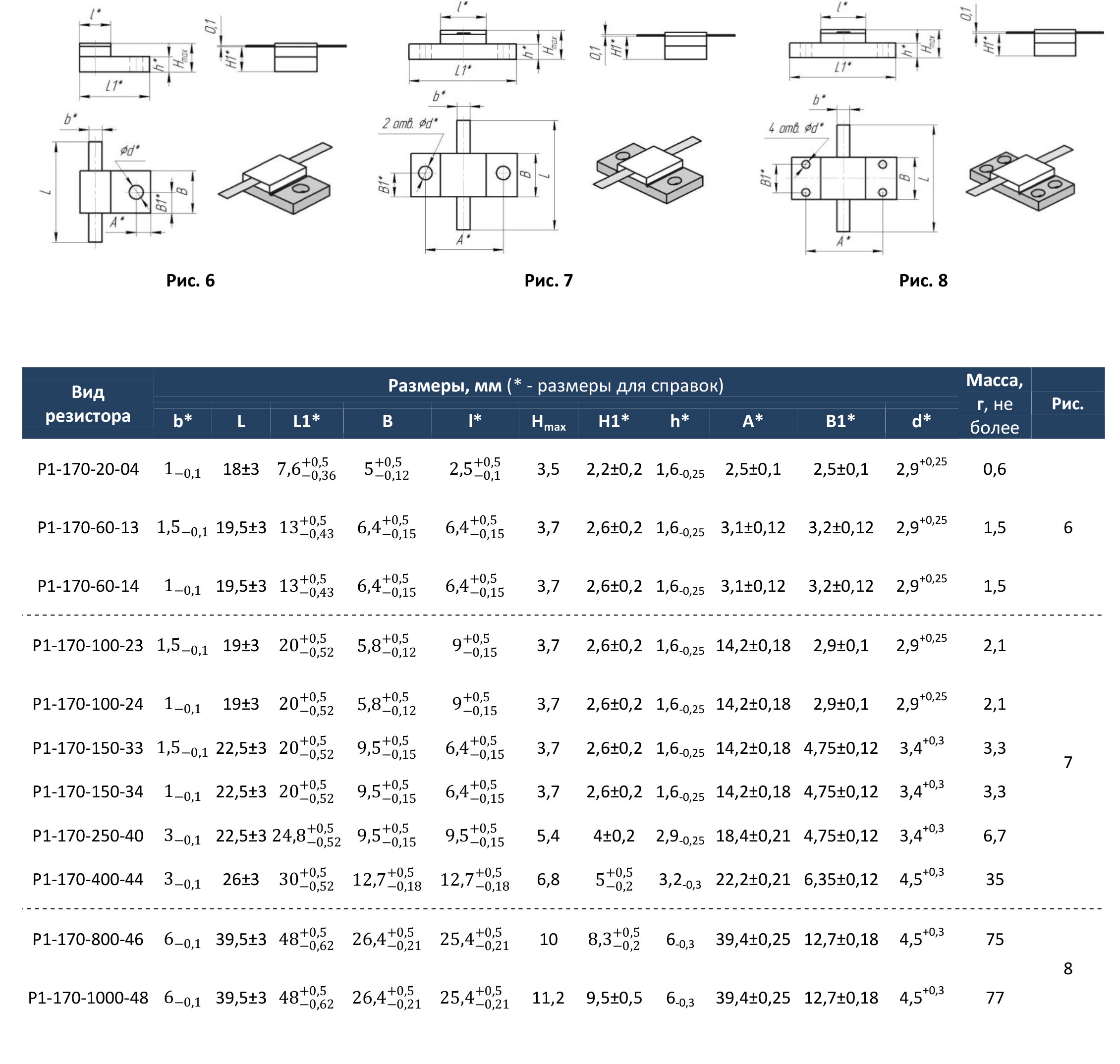

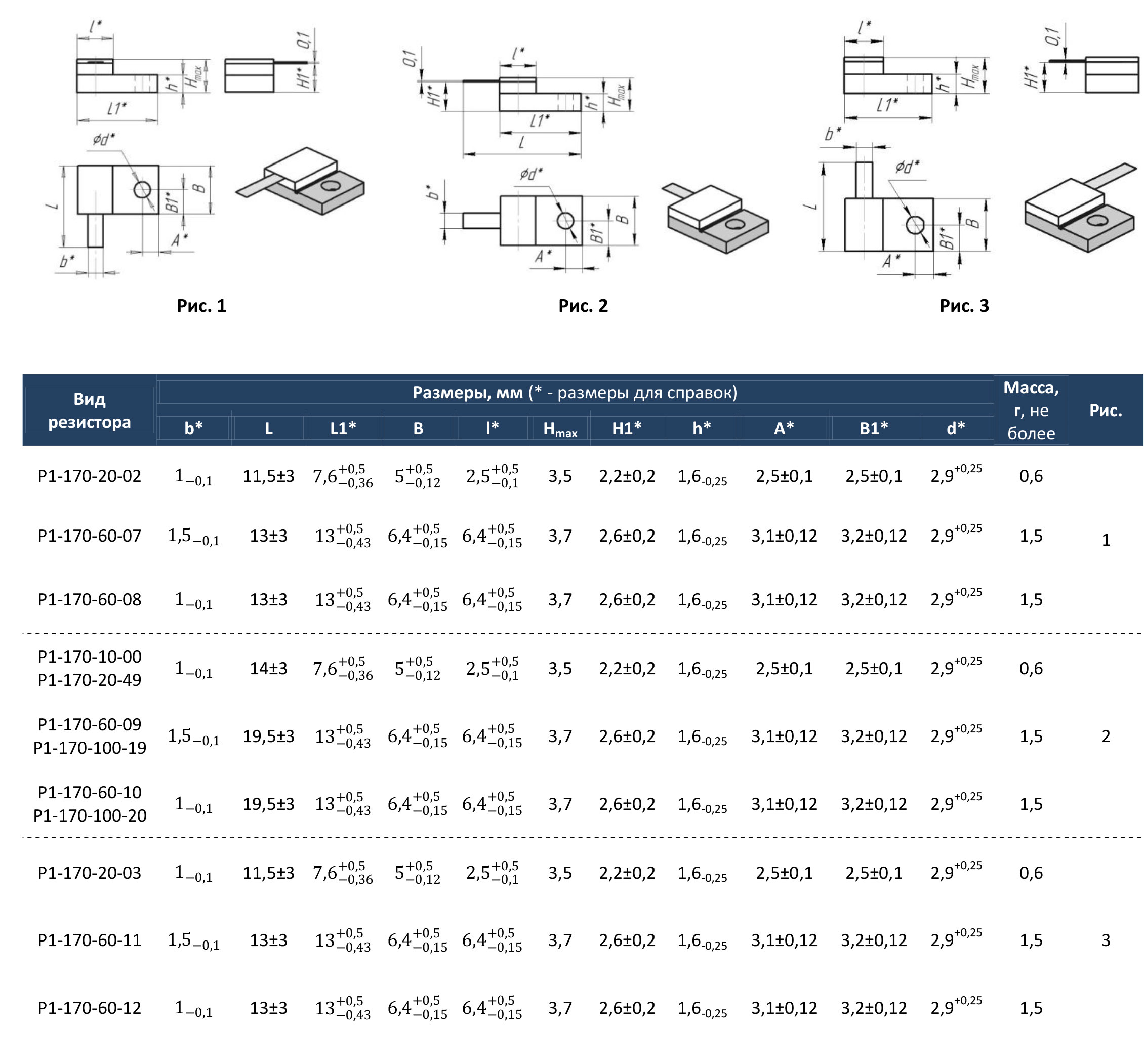

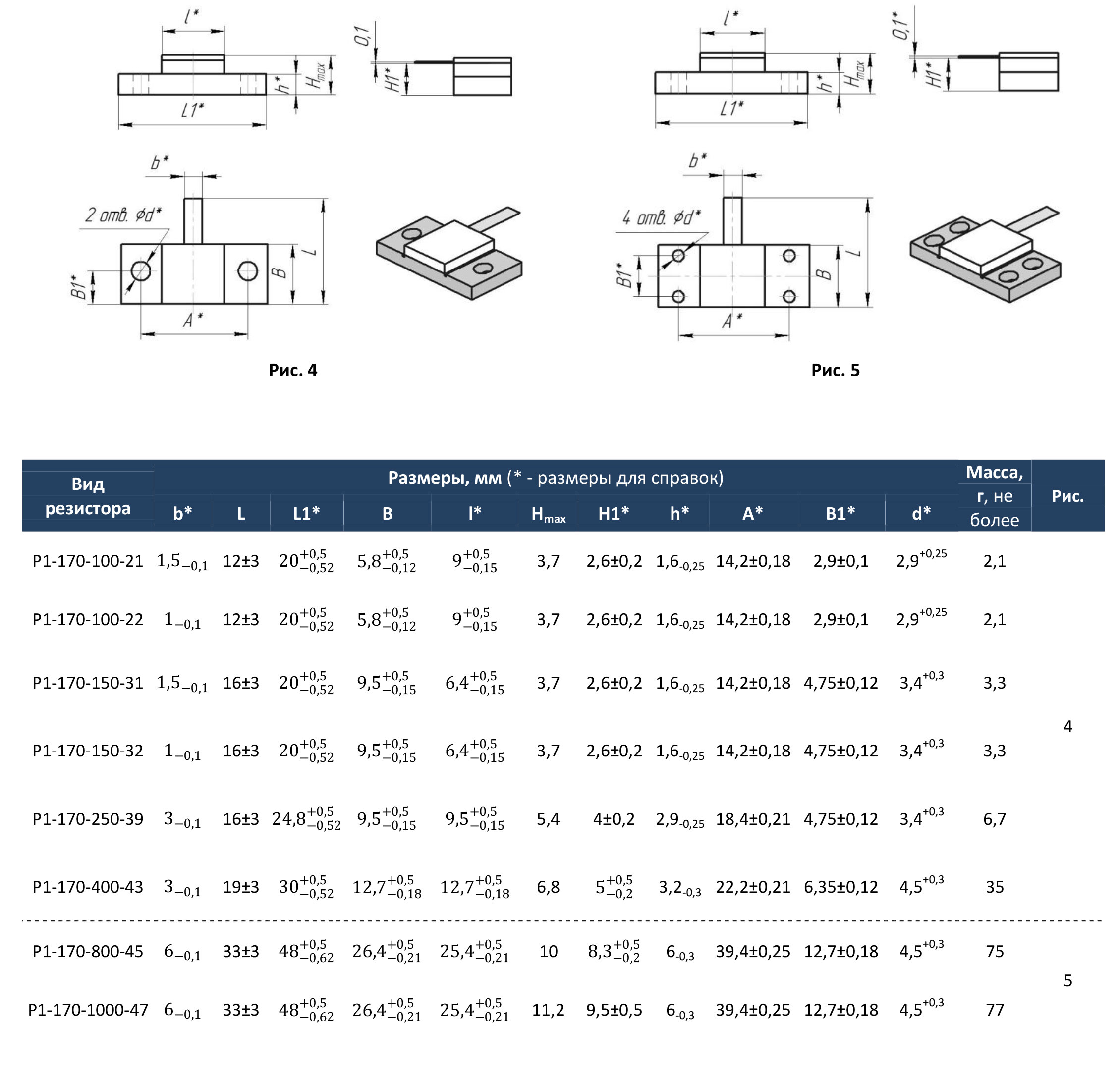

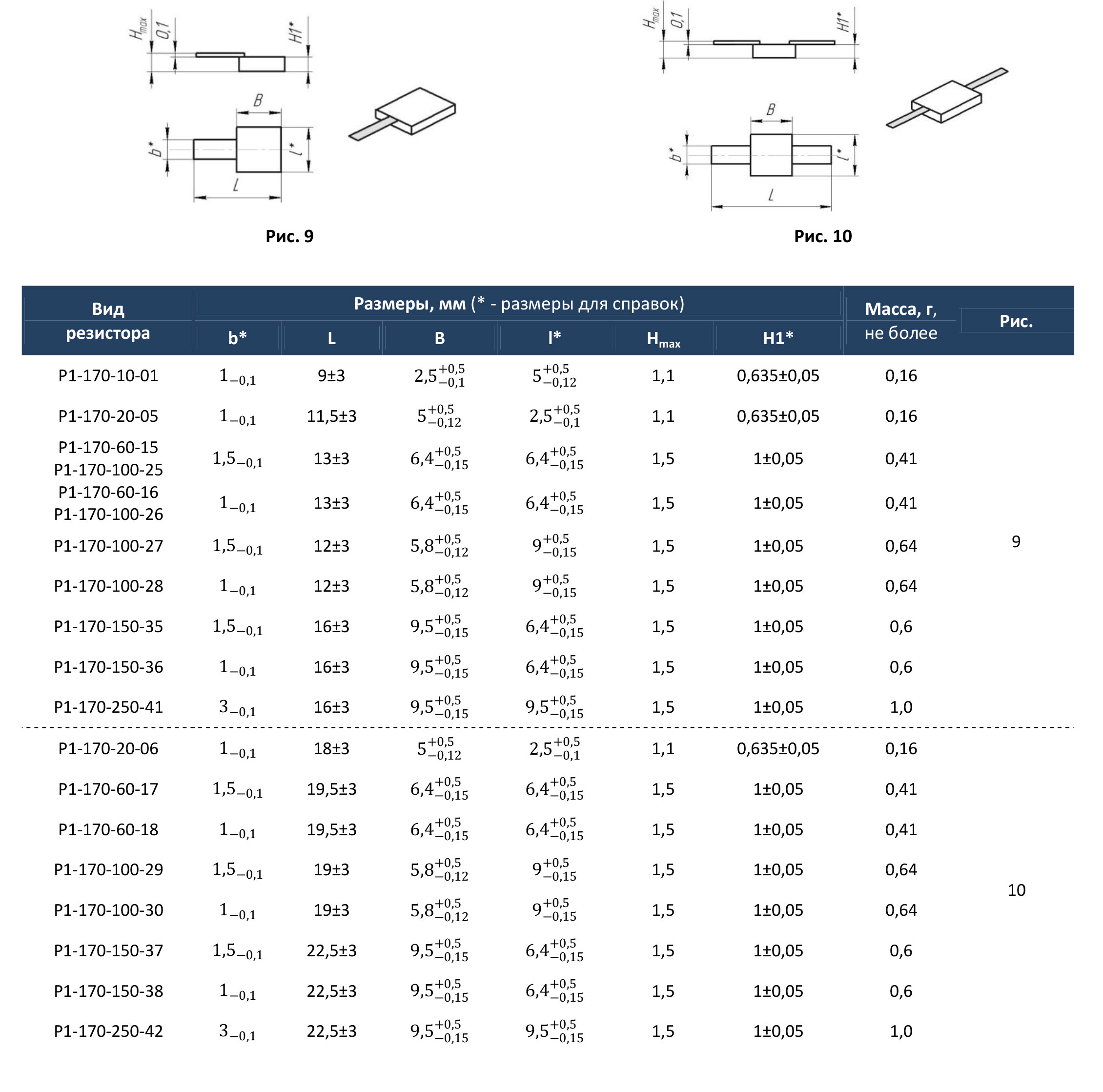

Габаритные размеры
