Р1-160 Чип резисторы сверхвысокочастотные
Категория качества -
Расширенное, Базовое
Резисторы постоянные непроволочные сверхвысокочастотные для поверхностного монтажа, предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.
Резисторы изготавливают в едином исполнении, пригодном как для ручной, так и для автоматизированной сборки аппаратуры.
Работоспособны в диапазоне частот до 20 ГГц
Основные технические характеристики
| Номинальная мощность рассеяния, Вт | Диапазон значений номинальных сопротивлений, Ом, по ряду Е192 | Допускаемое отклонение сопротивления от номинального значения, ± % |
| 0,05 | 10–1000; 50 |
0,1; 0,25; 0,5; 1; 2; 5 |
| 0,125 | ||
| 0,2 | ||
| 0,3 |
Требования надежности
| Минимальная наработка при Р ≤ Рном., tокр. ≤ 85 °С |
50000 ч |
| Срок сохраняемости | 30 лет |

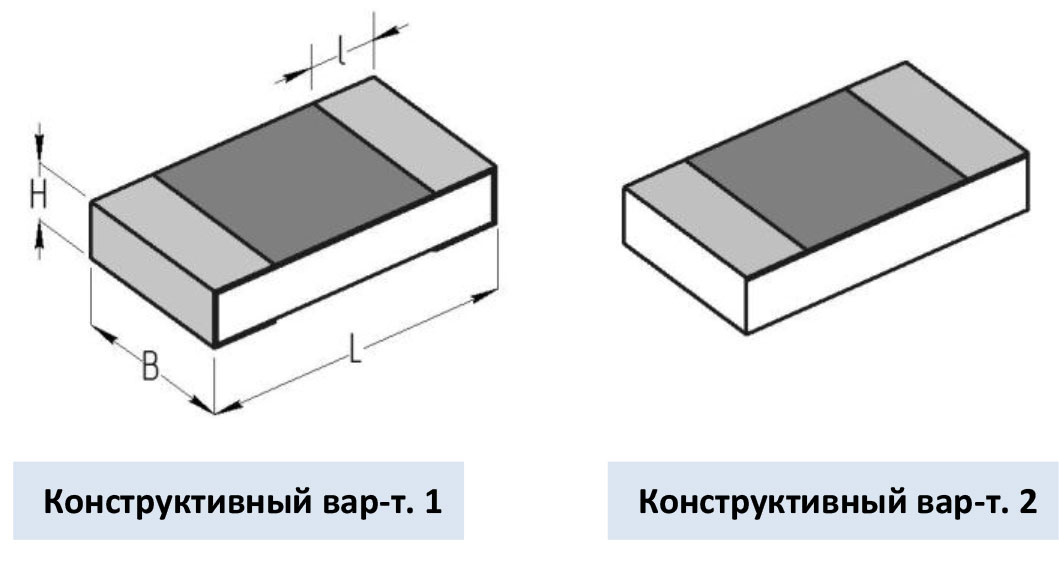

Габаритные размеры
| Типо-размер | Размеры, мм | Масса, не более, г | |||
| L | B | H | l, не менее | ||
| 0402 | 1,0±0,1 | 0,55±0,1 | 0,38±0,15 | 0,2 | 0,001 |
| 0603 | 1,6±0,15 | 0,8±0,15 | 0,38±0,15 | 0,2 | 0,002 |
| 0805 | 2,0±0,15 | 1,25±0,15 | 0,38±0,15 | 0,2 | 0,02 |
| 1206 | 3,2±0,2 | 1,6±0,15 | 0,38±0,15 | 0,2 | 0,03 |
