С2-33Н АИ Резисторы тонкопленочные общего применения
С2-33Н АИ - резисторы постоянные непроволочные всеклиматического изолированного варианта исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме, для ручной и автоматизированной сборки аппаратуры.
Соответствуют международному габаритно-мощностному ряду.
Основные технические характеристики
Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.
| Диапазон сопротивлений, Ом | ТКС 10-6 1/ °С в интервале температур (от минус 60 до + 155) ºС |
| 20 до 155 °С | от минус 60 до 20 °С |
| от 1 до 100×103 включительно | От минус 300 до + 500 |
| св. 100×103 до 1×106 включительно | От 0 до минус 700 |
| св. 1×106 до 22×106 включительно | От 0 до минус 1500 |
| Вид резистора | Номинальная мощность рассеяния, Вт | Пределы номинальных сопротивлений | Предельное рабочее напряжение, В | Минимальная наработка, час |
|
C2-33Н-0,125 АИ C2-33Н-0,125 ИА |
0,125 | От 1 Ом до 3,01 МОм | 200 | 20 000 |
|
C2-33Н-0,25 АИ C2-33Н-0,25 А** |
0,25 | От 0,1 Ом до 3,01 МОм | 250 | 30 000 |
| C2-33Н-0,5 АИ | 0,5 | От 1 Ом до 5,11 МОм | 350 | 20 000 |
| C2-33Н-1,0 АИ | 1,0 | От 1 Ом до 22,0 МОм | 500 |
** Резисторы выпускаются неизолированного варианта исполнения.
| Характеристики | Ед. изм. | Значение | |
| Гарантированная стабильность в течении 1000 ч при Р=Р ном. и t=85 ºС , не более | % | ±3 | |
| Допускаемое отклонение от номинального сопротивления | % | ±0,5; ±1,0; ±2,0; ±5,0 | |
|
Допускаемое отклонение от номинального сопротивления для С2-33Н-0,125 ИА |
% | ±0,5 - ±10 | |
| Промежуточные значения номинальных сопротивлений для допускаемых отклонений: | по ряду Е96 | % | ±0,5; ±1,0;±2,0; |
| по ряду Е24 | ±5,0; ±10 | ||
| Диапазон рабочих температур | °С | от минус 60 до +155 | |
| Уровень шумов | мкВ/В | 1,0; 5,0; 10,0 | |
| Температура перегрева резисторов, не более | °С | 85 | |
| Минимальная наработка | час | 25 000 | |
| Срок сохраняемости | лет | 25 | |

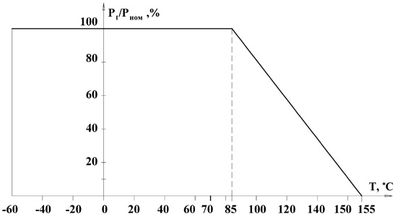

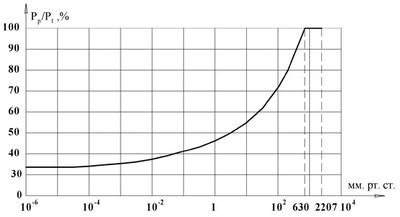

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 155 °С приведена на рисунке 1 и для всего диапазона рабочих давлений окружающей среды от 10-6 мм рт. ст. до 3кгс/см2 на рисунке 2.
Габаритные размеры
| Вид резистора | Габаритные размеры и допустимые отклонения, мм | Масса, не более, г | |||
| L | D | l | d | ||
| C2-33Н-0,125 АИ | 3,3 ±0,2 | 1,8 ±0,2 | 25 + 5 | 0,5 ±0,06 | 0,15 |
| C2-33Н-0,125 ИА | 6,0 ± 0,6 | 2,2 ±0,3 | 0,6 ±0,1 | 0,22 | |
| C2-33Н-0,25 АИ |
0,22 |
||||
| C2-33Н-0,25 А** | |||||
| C2-33Н-0,5 АИ | 9,2 ±0,75 |
3,6-0,75 |
|||
| C2-33Н-1 АИ | 11,5 ±1,0 |
4,5-0,5 |
32 +5 | 0,8 ±0,1 | 1,5 |
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, обозначения группы по уровню шумов (только для группы «А»), номера ТУ. Например: Резистор С2-33Н - 0,25АИ - 221 кОм ±1,0% - А - ОЖ0.467.173 ТУ.
