С2-33Н Резисторы постоянные непроволочные общего применения

Категория качества - Расширенное, Максимальное

Резисторы тонкопленочные общего применения, неизолированные, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов.

сделать запрос СКАЧАТЬ ХАРАКТЕРИСТИКИ, PDF

СКАЧАТЬ 3D МОДЕЛЬ,STP СКАЧАТЬ БИБЛИОТЕКУ ДЛЯ ALTIUMDESIGNER,ALT скачать библиотеку для Delta Design, DDL

Основные технические характеристики

Вид	Номина-льная мощность рассеяния, Вт	Диапазон сопротивлений, Ом, по ряду Е24, Е96	Допускаемое отклонение сопротивления, ± %	Предельное рабочее напряжение, В при атмосферном давлении
				≥33 мм рт. ст.		<33 мм рт. ст.
				постоянного тока, эффект. значение переменного тока или ампл. значение импульсного тока при P_ср=P_ном	ампл. знач. импульсного тока при P_ср≤0,1P_ном	постоянного тока, эффект. значение переменного тока или ампл. значение импульсного тока
С2-33Н-0,125	0,125	от 1 до 10 вкл. св. 10 до 3,01×10⁶вкл. св. 3,01×10⁶до 510×10⁶ вкл.	5; 10 1; 2 5; 10	200	400	150

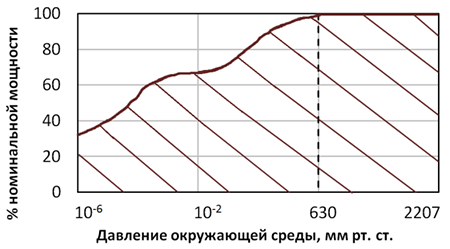

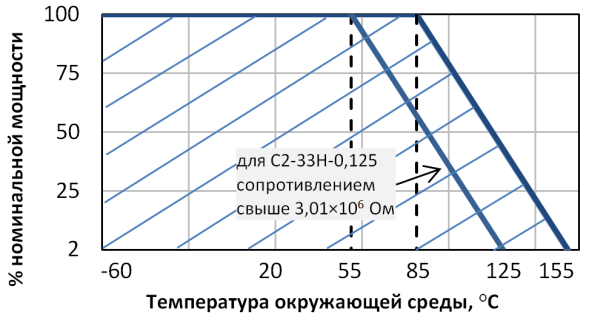

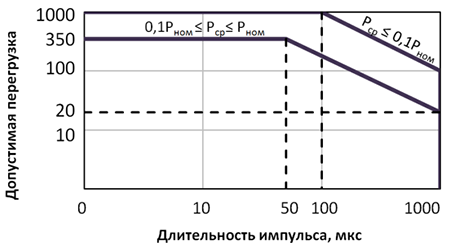

Диапазон сопротивлений, Ом	Допускаемое отклонение сопротивле-ния, ± %	Температурный коэффициент сопротивления (ТКС), 10^-6 °C^-1		Группа по ТКС
Диапазон сопротивлений, Ом	Допускаемое отклонение сопротивле-ния, ± %	от 20 до 155 (125*) °С	от минус 60 до 20 °С	Группа по ТКС
10,2 – 237×10³	1; 2	±100	±300	В
10,2 – 10×10⁶	1; 2	±250	±500	Г
св. 3,01×10⁶ – 68×10⁶	5; 10	±1000	+1000 / -2000	–
св. 68×10⁶ – 510×10⁶	5; 10	±4000	±4000	–

Диапазон сопротивлений	Уровень шумов, мкВ/В, не более	Обозна-чение группы шумов
от 1 до 10×10³ вкл.	1	А
св. 10×10³ до 3,01×10⁶ вкл.	1 5	А –
св. 3,01×10⁶ до 510×10⁶ вкл.	не нормируется	–

Требования надежности

Требования стойкости к внешним воздействующим факторам
Фактор	Значение фактора
Механическая прочность выводов	на изгиб
Теплостойкость при пайке	(260 ± 5) °С в течение (5 ± 1) с
Синусоидальная вибрация	- при креплении за корпус: 1 – 5000 Гц; 40 g - при креплении пайкой за выводы: 1 – 5000 Гц; 30 g
Изменение температуры среды	от минус (60 ± 3) °С до (155 ± 5) °С; - до (125 ± 5) °С – для С2-33Н-0,125 сопротивлением свыше 3,01×106 Ом
Повышенная влажность воздуха	влажность 98 % при 35 °С

Характеристики надежности
Минимальная наработка	20000 ч
Срок сохраняемости	25 лет

Способы монтажа

Предназначены для ручного (при помощи паяльника) и автоматизированного (групповыми методами пайки) монтажа.

Габаритные размеры

Вид	Размеры, мм					Масса, не более, г	Примечание
Вид	L	ØD		l	Ød	Масса, не более, г	Примечание
С2-33Н-0,125	6,0_-0,₆	2,2	+0,15	20±3	0,6±0,1	0,15
		2,2	-0,3	20±3	0,6±0,1	0,15
				26⁺⁴	0,6±0,1	0,22*	*
* Для резисторов, предназначенных для автоматизированной сборки аппаратуры

Упаковка

Резисторы С2-33Н-0,125 упаковываются в картонную коробку.

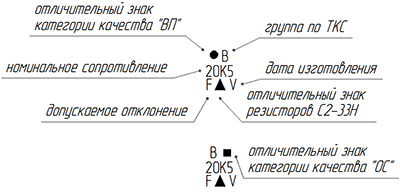

Маркировка

Для резисторов сопротивлением от 1 Ом до 3,01×10⁶Ом вкл. маркировка - цветовая

Для резисторов сопротивлением св. 3,01×10⁶ Ом маркировка буквенно-цифровая

Цвет	Первая цифра	Вторая цифра	Третья цифра	Множитель	Допускаемое отклонение
Серебряный	–	–	–	0,01	±10
Золотой	–	–	–	0,1	±5
Черный	0	0	0	1	–
Коричневый	1	1	1	10	±1
Красный	2	2	2	10²	±2
Оранжевый	3	3	3	10³	–
Желтый	4	4	4	10⁴	–
Зеленый	5	5	5	10⁵
Голубой	6	6	6	10⁶	–
Фиолетовый	7	7	7	10⁷	–
Серый	8	8	8	10⁸	–
Белый	9	9	9	10⁹	–

Условное обозначение при заказе

* При заказе резисторов категории качества «ОС» перед обозначением типа резистора ставится индекс «ОС» и после обозначения ТУ указывается ОЖ0.467.138 ТУ
