С2-33 АИ Резисторы изолированные общего применения
С2-33АИ – резистор постоянный непроволочный общего применения изолированного варианта исполнения, предназначен для работы в электрических цепях постоянного, переменного токов и в импульсном режиме для ручной и автоматизированной сборки аппаратуры.
Резисторы по размерам и номинальной мощности рассеяния соответствуют зарубежным аналогам.
Резисторы изготавливают с цветовой кодовой маркировкой и упаковывают в двухрядную липкую ленту.
Основные технические характеристики
Температурный коэффициент сопротивления (ТКС) резисторов мощностью рассеяния 0,125; 0,5; 1,0 Вт должен соответствовать значениям, установленным в нижеследующей таблице.
| Группа по ТКС | Диапазон номинальных сопротивлений, Ом | ТКС, 10-6 1/ ºС, не более | |
| От 20 до 155 ºС | От минус 60 до 20 ºС | ||
| Л | 100 – 1×103 | ±50 | ±100 |
| В | ±100 | ±300 | |
| Г | 1 – 10×106 | ±250 | ±500 |
| Д | ±500 | ±750 | |
Предельное рабочее напряжение резисторов должно соответствовать значениям, указанным в нижеследующей таблице.
| Вид резистора | Номинальная мощность рассеяния, Вт | Диапазон номинальных сопротивлений(ряд Е 24, Е 96), Ом | Допускаемое отклонение сопротивления, % | |
|
|
||||
| С2-33АИ-0,125 | 0,125 | от 10 до 1×106 вкл. | 1; 2 |
|
| С2-33АИ-0,25 | 0,25 |
от 1 до 3,01×106 вкл. св. 10 до 3,01×106 вкл. |
5 1; 2; 5 |
|
| С2-33АИ-0,5 | 0,5 |
от 1 до 10 вкл. св. 10 до 5,11×106 вкл. |
2; 5 1; 2; 5 |
|
| С2-33АИ-1,0 | 1,0 |
от 1 до 10 вкл. св. 10 до 10×106 вкл. |
2; 5 1; 2; 5 |
|
| Вид резистора | ≥33 мм рт. ст. | <33 мм рт. ст. | |
| постоянного тока, эффект. значение переменного тока или ампл. значение импульсного тока при Pср=Pном |
ампл. знач. импульсного тока при Pср≤0,1Pном |
постоянного тока, эффект. значение переменного тока или ампл. значение импульсного тока | |
| С2-33АИ-0,125 | 150 | 400 | 150 |
| С2-33АИ-0,25 | 250 | 400 | 150 |
| С2-33АИ-0,5 | 350 | 700 | 300 |
| С2-33АИ-1,0 | 450 | 900 | 450 |

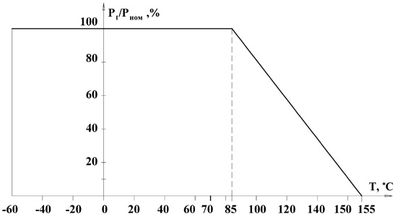

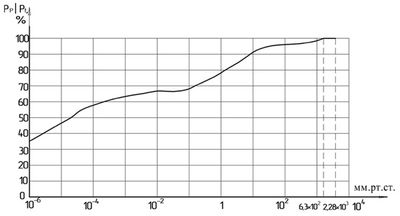

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 155°С приведена на рисунке 1 и для всего диапазона рабочих давлений окружающей среды от 10-6 мм рт. ст. до 3кгс/см2 на рисунке 2.
Габаритные размеры
| Вид резистора | Размеры, в мм | Масса не более, г | |||
| L, не более | D, не более | l | d | ||
| С2-33АИ-0,125 | 3,5 | 2,1 | 29±2 | 0,5±0,06 | 0,15 |
| С2-33АИ-0,25 | 6,6 | 2,5 | 25+5 | 0,6±0,1 | 0,22 |
| С2-33АИ-0,5 | 9,5 | 3,7 | 26±2 | 1 | |
| С2-33АИ-1,0 | 12,5 | 5 | 35±2 | 0,8±0,1 | 1,5 |

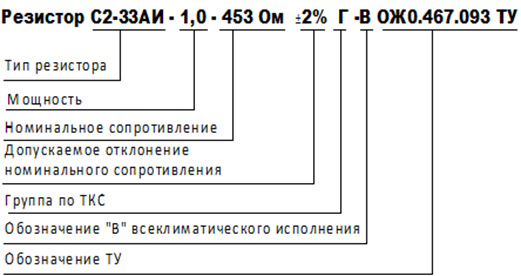

Условное обозначение при заказе
*При заказе резисторов категории качества «ОСМ» после слова «резистор» ставится индекс «ОСМ» и после обозначения ТУ указывается руководящий документ РД В 22.02.218
