Р1-8В Чип-резисторы постоянные непроволочные

Категория качества - Расширенное ТУ - ОЖ0.467.164 TУ
Р1-8В

Постоянные непроволочные безвыводные чип-резисторы защищенного исполнения, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов.

Основные технические характеристики

Тип Номинальная
мощность
рассеяния, Вт
Типоразмер Диапазон значений
номинальных
сопротивлений*, Ом
Допускаемое отклонение
сопротивления от
номинального значения, ± %
Предельное рабочее
напряжение, В
Р1-8В 0,063; 0,1 0402; 0603 От 0,15 до 0,68 вкл.
От 0,75 до 0,91 вкл.
От 1 до 10 вкл.
Св. 10 до 1×106 вкл. (50 вкл.)
Св. 1×106 до 1×107 вкл.
20
5; 10
2; 5; 10
1; 2; 5; 10
2; 5; 10
50
0,125 0805 От 0,15 до 0,68 вкл.
От 0,75 до 0,91 вкл.
От 1 до 10 вкл.
Св. 10 до 1×106 вкл. (50 вкл.)
Св. 1×106 до 2×107 вкл.
20
5; 10
2; 5; 10
0,5; 1; 2; 5; 10
2; 5; 10
150
0,25; 0,75 1206; 2012 От 0,15 до 0,68 вкл.
От 0,75 до 0,91 вкл.
От 1 до 10 вкл.
Св. 10 до 1×106 вкл. (50 вкл.)
Св. 1×106 до 2,2×107 вкл.
20
5; 10
2; 5; 10
0,5; 1; 2; 5; 10
2; 5; 10
200
0,33; 0,5; 1,0 1210; 2010; 2512 От 0,15 до 0,68 вкл.
От 0,75 до 0,91 вкл.
От 1 до 10 вкл.
Св. 10 до 1×106 вкл. (50 вкл.)
Св. 1×106 до 1×107 вкл.
20
5; 10
2; 5; 10
0,5; 1; 2; 5; 10
2; 5; 10
200
2,0 4020 От 0,15 до 0,68 вкл.
От 0,75 до 0,91 вкл.
От 1 до 10 вкл.
Св. 10 до 1×106 вкл. (50 вкл.)
Св. 1×106 до 2,7×107 вкл.
20
5; 10
2; 5; 10
1; 2; 5; 10
2; 5; 10
250

* по ряду Е24 (± 5 %, ± 10 %, ± 20 %),
Е48 (± 2 %),
Е96 (± 0,5 %, ± 1 %).




Тип Диапазон значений номинального сопротивления, Ом Уровень шумов, мкВ/В, не более
Р1-8В От 0,15 до 3,9×103 вкл. 1
Св. 3,9×103 до 1×105 вкл. 10
Св. 1×105 до 1×106 вкл. 30
Св. 1×106 до 2,7×107 вкл. Не нормир.

Тип Диапазоны значений номинального сопротивления, Ом Значение ТКС×10-6 °С-1, не более Группа по ТКС
от 20 до 155 °С от минус 60 до 20 °С
Р1-8В Св. 100 до 1х107 вкл. ±50 ±200 Л
Св. 100 до 1,5х103 вкл. ±100 ±200 М
Св. 1,5х103 до 1,5х104 вкл. ±100 ±100 М
Св. 1,5х104 до 1х107 вкл. ±100 ±200 М
От 1 до 2,7х107 вкл. ±250 ±250 Т
От 0,75 до 2,7х107 вкл. ±500 ±500 У
От 0,15 до 0,68 Не нормируется Не нормируется Без обознач.

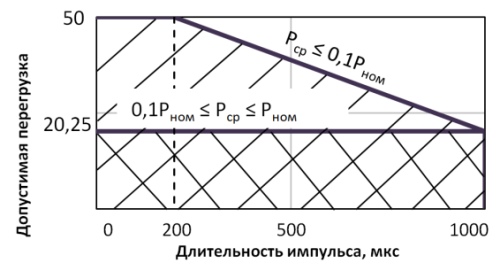

Видео

 Чип-резистор Р1-8В |  | АО НПО ЭРКОН

Способы монтажа

Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением, а также пайка оплавлением в конвекционных печах (рекомендуемый профиль пайки приведен ниже).



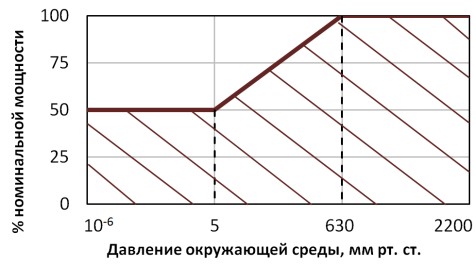

Требования стойкости к внешним воздействующим факторам
Фактор Значение фактора
Теплостойкость при пайке (260 ± 5) °С в течение (10 ± 1) с
Пониженная температура среды минус (60 ± 3) °С
Изменение температуры среды от минус (60 ± 3) °С;
до (155 ± 5) °С;
Повышенная влажность воздуха влажность 98 % при 35 °С

Характеристики надежности
Минимальная наработка
при Р ≤ Рном., tокр. ≤ 85 °С
при Р ≤ 0,5Рном., tокр. ≤ 50°С

50000 ч
150000 ч
Срок сохраняемости 30 лет

Габаритные размеры

Типоразмер Размеры, мм Масса,
не более, г
L B H l, не менее
0402 1,0±0,1 0,5±0,1 0,35±0,15 0,1 0,002
0603 1,60±0,15 0,8±0,1 0,40±0,15 0,1 0,005
0805 2,00±0,15 1,25±0,15 0,45±0,15 0,2 0,010
1206 3,2±0,2 1,60±0,15 0,6±0,2 0,2 0,015
1210 3,2±0,2 2,5±0,2 0,6±0,2 0,2 0,025
2010 5,0±0,2 2,5±0,2 0,6±0,2 0,2 0,040
2012 5,0±0,2 3,2±0,2 0,6±0,2 0,2 0,060
2512 6,3±0,2 3,2±0,2 0,6±0,2 0,2 0,100
4020 10,0±0,2 5,0±0,2 0,6±0,2 0,2 0,500

Упаковка

Для ручного монтажа:
«П» резисторы упаковываются россыпью в полиэтиленовый пакет;
«Л» резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов).
Для автоматизированного монтажа:
«А» резисторы упаковываются в ленту трехслойную или формованную;
«К» резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку.



Типоразмер W, мм
D
Nmin, мм  N2, мм  W1, мм  W2max, мм
0402....1210 8 7"
    50 13,0±0,2  8,4±1,5  14,4
2010....2512 12    7"     60 13,0±0,2  12,4±2,0  18,4
4020  16  7"      80    13,0±0,2  16,4±2,0  22,4

Маркировка

При наличии «М» в условном обозначении при заказе на резисторах Р1-8В мощностью 0,1–2,0 Вт маркируют значение номинального сопротивления буквенно-цифровым кодом.
