Р1-8В "-А" Чип-резисторы постоянные непроволочные общего применения (с «нулевым» сопротивлением – перемычки)

Категория качества - Базовое

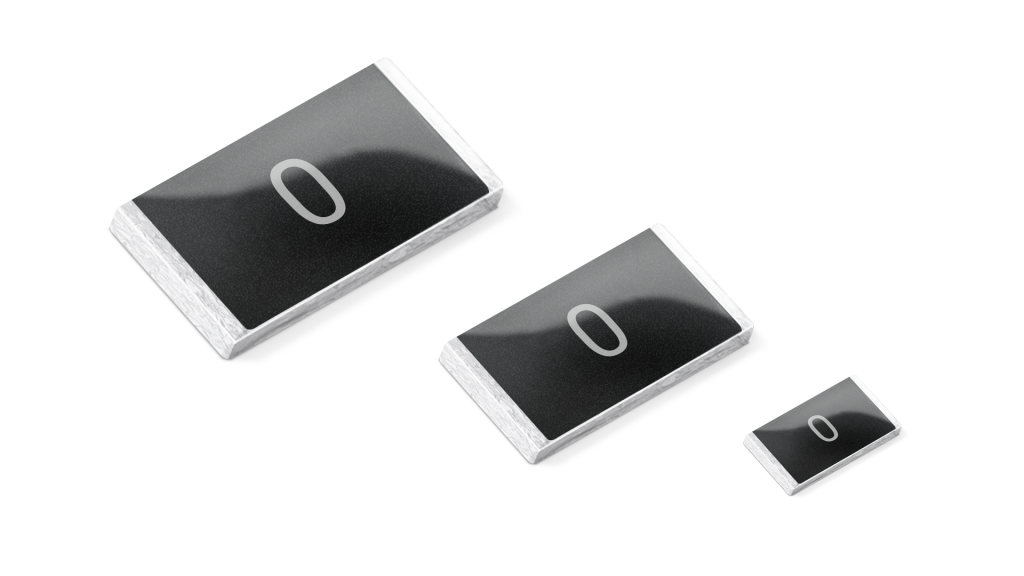

Безвыводные чип-резисторы толстопленочные, общего применения, защищенного варианта исполнения, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов.

- Соответствие экологическим директивам по ограничению содержания вредных веществ (бессвинцовые);

- Резисторы выдерживают испытания на соответствие требованиям стандарта AEC-Q200.


Основные технические характеристики

 Вид Номинальное сопротивление, Ом   Номинальный рабочий ток, не более, А   Предельный ток, не более, А   Внешний вид    Размеры, мм      Масса, не более, г
     L     B
    H
l, не менее

Р1-8В-0402

не более 0,05

1

2


1,0±0,1

0,5±0,1

0,35±0,15

0,1

0,002

Р1-8В-0603

1

2

1,6±0,15

0,8±0,1

0,40±0,15

0,1

0,005

Р1-8В-0805

2

5

2,0±0,15

1,25±0,15

0,45±0,15

0,2

0,010

Р1-8В-1206

                2

5

3,2±0,2

1,60±0,15

0,6±0,2

0,2

0,015

Р1-8В-1210

2

10

3,2±0,2

2,5±0,2

0,6±0,2

0,2

0,025

Р1-8В-2010

2

10

5,0±0,2

2,5±0,2

0,6±0,2

0,2

0,040

Р1-8В-2512

2

10

6,3±0,2

3,2±0,2

0,6±0,2

0,2

0,100


Требования надежности

Характеристики надежности
Гамма-процентная наработка

при Р ≤ Рном., tокр. ≤ 85 °С
при Р ≤ 0,5Рном., tокр. ≤ 50 °С
γ=99,5%

50000 ч
150000 ч
Срок сохраняемости 30 лет

Резисторы соответствуют экологическим директивам по
ограничению содержания вредных веществ:
  • свинец (не более 0,1%);
  • ртуть (не более 0,1%);
  • шестивалентный хром (не более 0,1%);
  • полибромированные бифенилы (не более 0,1%);
  • полибромированные дифениловые эфиры (не более 0,1%)
Финишный материал контактных площадок: Олово

Резисторы выдерживают испытания на соответствие требованиям стандарта AEC-Q200:

  • воздействие изменения температуры среды от минус 60 ºС до плюс 155 ºС - 1000 циклов
  • воздействие повышенной влажности воздуха под нагрузкой (в наиболее критичном режиме, без подсушки изделия за счет самонагрева - при 0,1Pномин) - 1000 часов

Способы монтажа

Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением, а также пайка оплавлением в конвекционных печах.

Упаковка

Для ручного монтажа:
«П» резисторы упаковываются россыпью в полиэтиленовый пакет;
«Л» резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов).
Для автоматизированного монтажа:
«А» резисторы упаковываются в ленту трехслойную или формованную;
«К» резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку.


Типоразмер W, мм
D
Nmin, мм  N2, мм  W1, мм  W2max, мм
0402....1210 8 7"
    50 13,0±0,2  8,4±1,5  14,4
2010....2512 12    7"     60 13,0±0,2  12,4±2,0  18,4

Маркировка

При наличии «М» в условном обозначении при заказе на резисторах маркируется «0» (кроме типоразмера 0402).

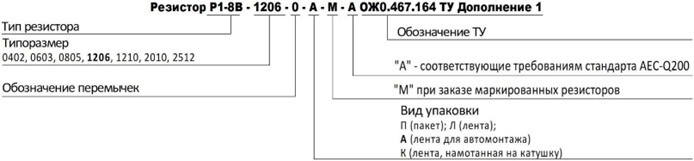

Условное обозначение при заказе
