Р1-71 Резисторы тонкопленочные общего применения

Категория качества - Базовое ТУ - АБШК.434110.048 ТУ
Р1-71

Р1-71 - резисторы постоянные непроволочные изолированного варианта исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме. Резисторы предназначены для ручной автоматизированной сборки аппаратуры.

Соответствуют международному габаритно-мощностному ряду.

Основные технические характеристики

Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.

Таблица №1.
Диапазон номинального сопротивления, Ом ТКС×10-6 1/°С, не более, в диапазоне температур от минус 60 до 155 °С
до 100×103 включительно от +350 до минус 500
св. 100×103 до 1×106 включительно от 0 до минус 700
св. 1×106 до 22×106 включительно от 0 до минус 1500

Таблица №2.
Вид резистора Номинальная мощность рассеяния, Вт Пределы номинальных значений сопротивления (ряд Е 24, Е 96) Предельное рабочее напряжение, В
Р1-71-0,125 / 0,25М 0,125 / 0,25 1 Ом - 4,7 МОм 200
Р1-71-0,25 / 0,5М 0,25 / 0,5 1 Ом - 22 МОм 250
Р1-71-0,5 / 1М 0,5 / 1,0 1 Ом - 22 МОм 350
Р1-71-1,0 / 2М 1,0 / 2,0 1 Ом - 22 МОм 500

Таблица №3.
Характеристики Ед. изм. Значение
Изменение сопротивления в течение 1000 ч, при номинальной электрической нагрузке, не более % ±3
Допускаемое отклонение от номинального сопротивления % ±2,0; ±5,0; ±10,0
Диапазон рабочих температур °С от минус 60 до +155
Уровень шумов мкВ/В 1,0; 5,0; 10,0
Минимальная наработка час 20 000
Промежуточные значения номинальных сопротивлений для допускаемых отклонений по ряду Е96 % ±2,0
по ряду Е24 ±5,0; ±10,0
Срок сохраняемости лет 25

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 155 °С приведена на рисунке 1 и для всего диапазона рабочих давлений окружающей среды от 10-6 мм рт. ст. до 3кгс/см2 на рисунке 2.

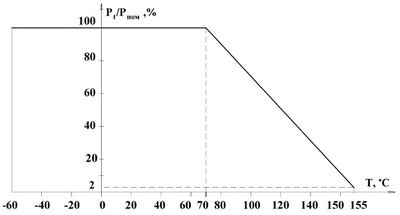

Рисунок №1. Р1-71

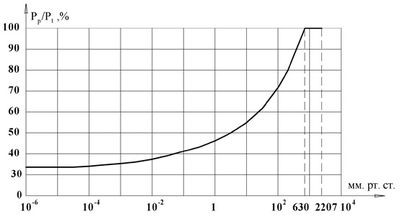

Рисунок №2. Р1-71

Габаритные размеры

Вид резистора Габаритные размеры и допустимые отклонения, мм
L l D d
Р1-71-0,125 / 0,25М 3,3 ±0,2 29 ±2,0 1,8 ±0,2 0,5 ±0,06
Р1-71-0,25 / 0,5М 6,0 ±0,6 28 ±2,0 2,2 ±0,3 0,6 ±0,1
Р1-71-0,5 / 1М 9,0 ±0,5 26 ±2,0 3,2 ±0,5 0,6 ±0,1
Р1-71-1,0 / 2М 11,5 ±1,0 35 ±2,0 4,5 ±0,5 0,8 ±0,1

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения по ГОСТ 28883, обозначения группы по уровню шумов (только для группы «А») и номера ТУ, например: Резистор Р1-71 - 0,25 - 220 кОм ±5% - А - АБШК.434110.048 ТУ.
