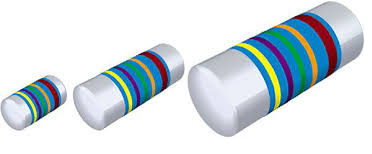

Р1-155 (MELF) Резисторы постоянные непроволочные безвыводные

Категория качества - Расширенное

Резисторы постоянные непроволочные безвыводные, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов.

Резисторы изготавливают в едином исполнении, пригодном как для ручной, так и для автоматизированной сборки аппаратуры.

сделать запрос СКАЧАТЬ ХАРАКТЕРИСТИКИ, PDF

СКАЧАТЬ 3D МОДЕЛЬ,STP СКАЧАТЬ БИБЛИОТЕКУ ДЛЯ ALTIUMDESIGNER,ALT скачать библиотеку для Delta Design, DDL

Основные технические характеристики

Типоразмер	Номинальная мощность рассеяния, Вт	Диапазон значений номинальных сопротивлений, Ом	Допускаемое отклонение сопротивления от номинального значения, ± %	Предельное рабочее напряжение, В
0102	0,2	от 100 до 100×10³включ. св. 100×10³ до 1×10⁶ включ.	0,5; 1; 2; 5	75
0204	0,33			200
0207	0,4			500

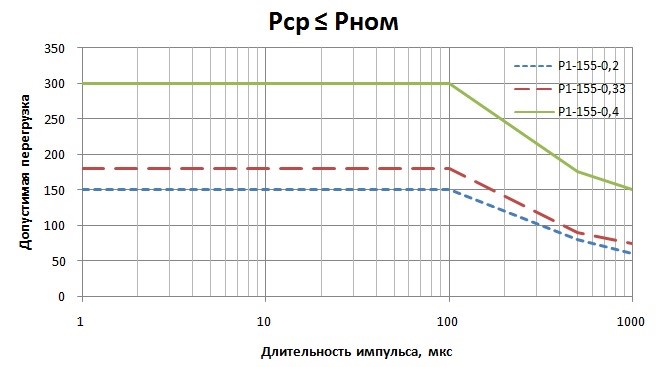

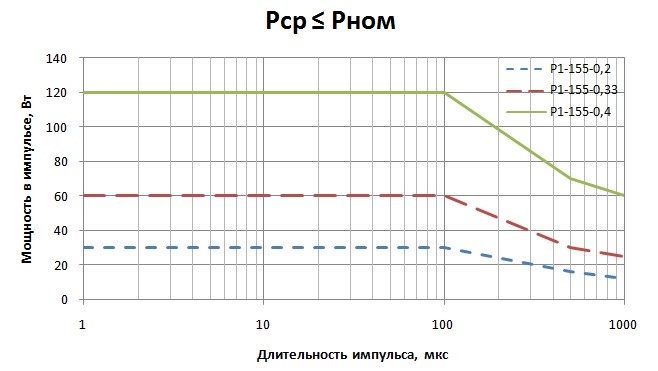

Требования надежности

Минимальная наработка Р ≤ Рном., tокр. ≤ 70 °С	50000 ч
Срок сохраняемости	25 лет

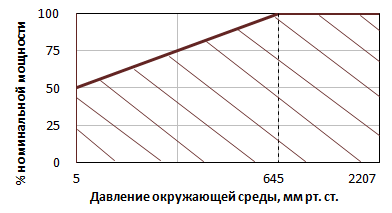

Требования стойкости к внешним воздействующим факторам
Фактор	Значение фактора
Теплостойкость при пайке	(260 ± 5) °С в течение (5 ± 1) с
Пониженная температура среды	минус (60 ± 3) °С
Изменение температуры среды	от минус (60 ± 3) °С до (155 ± 5) °С
Повышенная влажность воздуха	влажность 98 % при 35 °С

Способы монтажа

Допускается ручной монтаж при помощи паяльника и автоматизированный групповыми методами пайки, а также пайка оплавлением в конвекционных печах с использованием припойной пасты.

Габаритные размеры

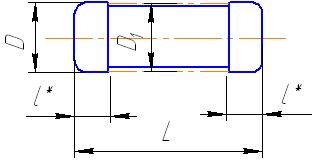

Типоразмер	Размеры, мм				Масса, г, не более
Типоразмер	L	ØD	l, не менее	ØD₁	Масса, г, не более
0102	2,2±0,2	1,1±0,15	0,3	D _-0,1₅	0,01
0204	3,2±0,2	1,45±0,2	0,6	D _-0,₂	0,03
0207	5,7±0,2	2,1±0,2	0,9	D _-0,2	0,12

Упаковка

Для ручного монтажа резисторы упаковываются россыпью в полиэтиленовый пакет (не более 1000 шт. в зависимости от типоразмера резистора).

Для автоматизированного монтажа (обозначение «А» при заказе) резисторы упаковываются в ленту формованную, намотанную на катушку (не менее 500 штук), либо упакованную в полиэтиленовый пакет (менее 500 штук).

Маркировка

Резисторы типоразмеров 0102 и 0204 не маркируют.

На резисторах типоразмера 0207 маркируют значение номинального сопротивления и допускаемого отклонения от номинального сопротивления

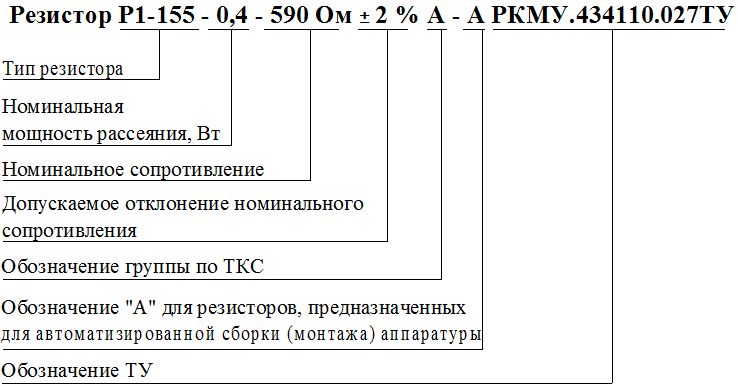

Условное обозначение при заказе

Номинальная мощность рассеяния, Вт	Диапазоны значений номинального сопротивления, Ом	Значение ТКС×10^-6 °С^-1, не более		Группа по ТКС
Номинальная мощность рассеяния, Вт	Диапазоны значений номинального сопротивления, Ом	от 20 до 155 °С	от минус 60 до 20 °С	Группа по ТКС
0,2 0,33 0,4	св. 560 до 1×10³ вкл.	± 25	± 250	А
	от 100 до 10×10³ вкл.	± 50	± 250	Б
	от 100 до 1×10⁶ вкл	± 100	± 250	В
	от 100до 1×10⁶ вкл	± 250	± 250	Г
