Р1-12 Чип-резисторы толстопленочные общего применения

Категория качества - Базовое ТУ - АБШК.434110.023 ТУ

Чип-резисторы постоянные непроволочные общего применения защищенного варианта исполнения, предназначенные для работы в электрических цепях постоянного и переменного токов и в импульсном режиме для ручного и автоматизированного монтажа на поверхность печатных плат и в гибридные интегральные схемы.

сделать запрос СКАЧАТЬ ХАРАКТЕРИСТИКИ, PDF

СКАЧАТЬ 3D МОДЕЛЬ,STP СКАЧАТЬ БИБЛИОТЕКУ ДЛЯ ALTIUMDESIGNER,ALT скачать библиотеку для Delta Design, DDL

Основные технические характеристики

Номинальная мощность рассеяния, Вт	Типоразмер	Диапазон значений номинальных сопротивлений, Ом, по ряду Е24, Е48, Е96	Допускаемое отклонение сопротивления от номинального значения, ± %	Предельное рабочее напряжение, В
0,063	0402	От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл. 50	20 5; 10 2; 5; 10 1; 2; 5; 10 2; 5; 10 1; 2; 5; 10	50
0,1	0603		20 5; 10 2; 5; 10 1; 2; 5; 10 2; 5; 10 1; 2; 5; 10	50
0,125	0805	От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. 50 Св. 1×10⁶ до 2,7×10⁷ вкл. Св. 2,7×10⁷ до 1×10¹¹ вкл.	20 5; 10 2; 5; 10 0,5; 1; 2; 5; 10 0,5; 1; 2; 5; 10 2; 5; 10 5; 10	150
0,25	1206			200
0,33	1210	От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. 50 Св. 1×10⁶ до 1×10⁷ вкл.	20 5; 10 2; 5; 10 0,5; 1; 2; 5; 10 0,5; 1; 2; 5; 10 2; 5; 10	200
0,5	2010	От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. 50 Св. 1×10⁶ до 2,2×10⁷ вкл.	20 5; 10 2; 5; 10 0,5; 1; 2; 5; 10 0,5; 1; 2; 5; 10 2; 5; 10	200
0,75	2012			200
1,0	2512			200
2,0	4020	От 0,15 до 0,68 вкл. От 0,75 до 0,91 вкл. От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. 50 Св. 1×10⁶ до 2,7×10⁷ вкл.	20 5; 10 2; 5; 10 1; 2; 5; 10 1; 2; 5; 10 2; 5; 10	250

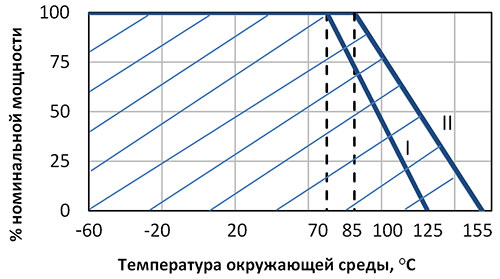

I – для резисторов сопротивлением свыше 27 МОм;
II – для резисторов сопротивлением от 0,15 Ом до 27 МОм.

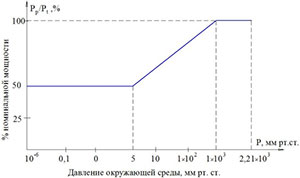

Диапазон значений номинального сопротивления, Ом	Уровень шумов, мкВ/В, не более
От 0,15 до 3,9×10³ вкл.	1
Св. 3,9×10³ до 1×10⁵ вкл.	10
Св. 1×10⁵ до 1×10⁶ вкл.	30
Св. 1×10⁶ до 1×10¹¹ вкл.	не нормир.

Диапазоны значений номинального сопротивления, Ом	Значение ТКС×10-6 °С-1, не более			Группа по ТКС
Диапазоны значений номинального сопротивления, Ом	от минус 60 до 20 °С	от 20 до 155 °С	от 20 до 125 °С	Группа по ТКС
Св. 100 до 1х10⁷ вкл.	±200	±50	–	Л
Св. 100 до 1,5х10³ вкл.	±200	±100	–	М
Св. 1,5х10³ до 1,5х10⁴ вкл.	±100	±100	–
Св. 1,5х10⁴ до 1х10⁷ вкл.	±200	±100	–
От 1 до 2,7х10⁷ вкл.	±250	±250	–	Т
От 0,75 до 2,7х10⁷ вкл.	±500	±500	–	У
Менее 0,75	–	–	–	без обознач.
Св. 2,7х10⁷ до 1х10¹¹ вкл.	минус 2000	–	минус 2000	без обознач.

Способы монтажа

Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением.

Требования стойкости к внешним воздействующим факторам
Фактор	Значение фактора
Теплостойкость при пайке	(260 ± 5) °С в течение (10 ± 1) с
Синусоидальная вибрация	1 – 5000 Гц; 40 g
Изменение температуры среды	от минус (60 ± 3) °С; до (155 ± 5) °С – для резисторов сопротивлением от 0,15 Ом до 27 МОм; от минус (60 ± 3) °С до (125 ± 5) °С – для резисторов сопротивлением свыше 27 МОм;
Повышенная влажность воздуха	влажность 98 % при 35 °С - для резисторов сопротивлением от 0,15 Ом до 27 МОм; влажность 80 % при 25 °С – для резисторов сопротивлением свыше 27 МОм

Характеристики надежности
Минимальная наработка при Р ≤ Рном., tокр. ≤ 85 °С для резисторов сопротивлением от 0,15 Ом до 27 МОм; при Р ≤ Рном., tокр. ≤ 70 °С для резисторов сопротивлением свыше 27 МОм	50 000 ч
Срок сохраняемости	30 лет

Габаритные размеры

Типо размер	Размеры, мм						Масса, не более, г
	L		B	H		l
0402	1,0±0,1		0,5±0,1	0,3±0,05		0,25±0,05	0,005
0603	1,6±0,15		0,8±0,1	0,40±0,15		0,3±0,2	0,010
0805	2,0±0,2		1,25±0,15	0,4	+0,20	0,4±0,2	0,015
					-0,03
1206	3,2	+0,15	1,60±0,15	0,6	+0,20	0,4±0,2	0,020
		-0,2			-0,15
1210	3,2±0,2		2,5±0,2	0,6±0,2		0,4±0,2	0,025
2010	5,0±0,2		2,5±0,2	0,6±0,2		0,5±0,25	0,040
2012	5,0±0,2		3,2±0,2	0,6±0,2		0,5±0,25	0,060
2512	6,3±0,2		3,2±0,2	0,6±0,2		0,75±0,45	0,100
4020	10,0±0,2		5,0±0,2	0,6±0,2		1,0±0,5	0,500

Упаковка

Для ручного монтажа:
«П»	резисторы упаковываются россыпью в полиэтиленовый пакет;
«Л»	резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов).
Для автоматизированного монтажа:
«А»	резисторы упаковываются в ленту трехслойную или формованную;
«К»	резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку.

Маркировка

Резисторы Р1-12 мощностью 0,063 Вт, а также мощностью 0,125 Вт и 0,25 Вт сопротивлением свыше 27 МОм не маркируют.

При наличии «М» в условном обозначении при заказе на резисторах Р1-12 мощностью 0,1–2,0 Вт маркируют значение номинального сопротивления буквенно-цифровым кодом

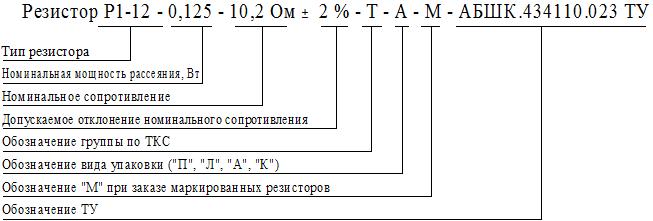

Условное обозначение при заказе
