С2-36 Резисторы прецизионные неизолированные

Категория качества - Расширенное, Максимальное ТУ - ОЖ0.467.089 ТУ
С2-36

C2-36 - резисторы постоянные непроволочные неизолированные, предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.

Категория качества - ВП  ОЖ0.467.089 ТУ
Категория качества - ОС  ОЖ0.467.089 ТУ, ОЖ0.467.138 ТУ.

Основные технические характеристики

Основные технические характеристики должны соответствовать значениям, указанным в таблицах 1 и 2.

Таблица №1.
Группа по ТКС Номинальное значение сопротивления, Ом ТКС×10-6 1/°С в диапазоне температур от минус 60 до 155 °С
H 100 - 2,21×106 ±75
Без обозначения 10 - 2,21×106 ±150

Таблица №2.
Характеристики Ед. изм. Значение

Диапазон сопротивлений (по ряду Е 192)

Ом 10 - 2,21×106
Допускаемое отклонение от номинального сопротивления % ±0,5; ±1,0
Диапазон рабочих температур °С от минус 60 до + 155
Предельное рабочее напряжение В 200
Минимальная наработка час 70 000
Номинальная мощность рассеяния Вт 0,125
Уровень шумов мкВ/В 1; 5
Срок сохраняемости лет 25
Верхняя частота диапазона, в котором должны отсутствовать резонансные частоты  Гц    5000

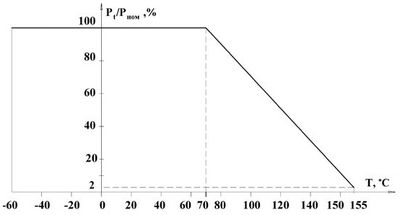

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 155 °С приведена на рисунке 1.

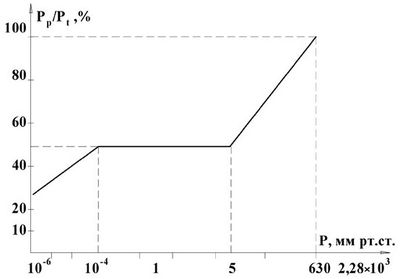

Допустимая мощность рассеяния резисторов для всего диапазона рабочих давлений от 10-6 мм рт. ст. до 3 кгс/см2  приведена на рисунке 2.

Рисунок №1. С2-36
Рисунок №2. С2-36

Габаритные размеры

Схема
Тип резистора Габаритные размеры и допустимые отклонения, мм Масса, г, не более
L l D d
C2-36 6,0 -0,75 20 ±0,3 2,2 -0,6 0,6 ±0,1 0,15

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения типа, полного обозначения номинального сопротивления и допускаемого отклонения, уровня шумов, группы ТКС, обозначения всеклиматического исполнения резисторов - буквы «В» и номера ТУ. Например: Резистор С2-36 - 100 кОм ±0,5% - А - Н - В - ОЖ0.467.089 ТУ.
