С2-29В Резисторы прецизионные тонкопленочные
С2-29В - резисторы постоянные непроволочные прецизионные изолированного варианта исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме.
Основные технические характеристики
Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.
| ТКС×10-6 1/°С, не более, в диапазоне температур | Мощность рассеяния, Вт | Группа по ТКС | ||
| от 20 до 70 °С | от 20 до максимальной рабочей температуры | от минус 60 до 20 °С | ||
| ±5 | - |
±55 |
0,125 -0,25 | Д |
| - | ±15 | ±55 | 0,125 - 0,25 | С |
| - | ±25 | ±75 | 0,062 - 2,0 | А |
| - | ±50 | ±150 | 0,062 - 2,0 | Б |
| - | ±100 | ±250 | 0,062 - 2,0 | В |
| Вид резистора | Номинальная мощность рассеяния, Вт | Пределы номинальных сопротивлений (по ряду Е192) | Предельное рабочее напряжение, В |
| C2-29В - 0,062 | 0,062 | 10 Ом - 511 кОм | 150 |
| C2-29В - 0,125 | 0,125 | 1 Ом - 1 МОм | 200 |
| C2-29В - 0,25 | 0,25 | 1 Ом - 5,11 МОм | 350 |
| C2-29В - 0,5М | 0,5 | 1 Ом - 5,11 МОм | 500 |
| C2-29В - 1,0 | 1,0 | 1 Ом - 8,56МОм | 700 |
| C2-29В - 2,0 | 2,0 | 1 Ом - 20 МОм | 750 |
| Характеристики | Ед. изм. | Значение |
| Изменение сопротивления в течение 2000 ч при номинальной электрической нагрузке | % | не превышает величины допускаемого отклонения |
| Допускаемое отклонение от номинального сопротивления | % | ±0,05; ±0,1; ±0,25; ±0,5; ±1,0 |
| Диапазон рабочих температур | °С | от минус 60 до +155 |
| Минимальная наработка | час | 25 000 |
| Срок сохраняемости | лет | 25 |
| Температуры перегрева | °С | не более 40 ºС для С2-29В-0,5М и не более 70 ºС для остальных |
| Уровень шумов | мкВ/В | 0,5; 1,0; 5,0 |

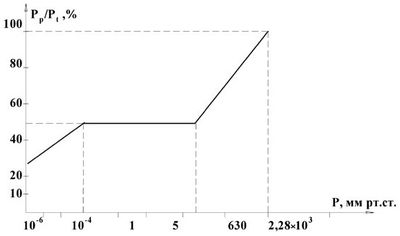

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 155 °С приведена на рисунках 1 и 2; для интервала рабочих температур среды от минус 60 °С до 120 °С для резисторов С2-29В-0,5М приведена на рисунке 3. Допустимая мощность рассеяния резисторов для всего интервала рабочих давлений от 10-6 мм рт. ст. до 3кгс/см2 приведена на рисунке 4.

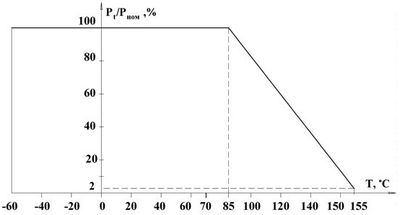

Рисунок №1. При наработке: до 10000 ч. для С2-29В-0,062Вт и до 25 000 для С2-29В-0,125; 0,25Вт.

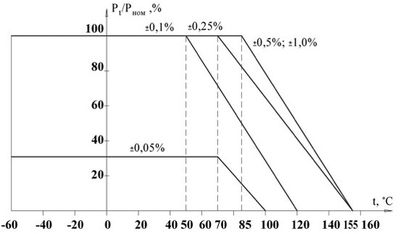

Рисунок №2. При наработке свыше 10 000 ч. до 25 000ч. для резисторов С2-29В-0,062Вт

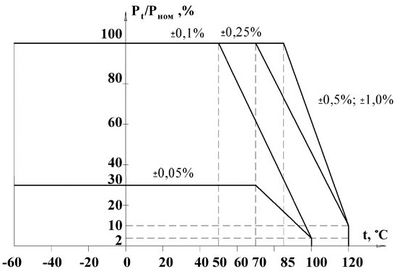

Рисунок №3. Для резисторов С2-29В-0,5М при наработке до 25 000 ч.
Габаритные размеры
| Вид резистора | Габаритные размеры и допустимые отклонения, мм | Масса, г, не более | |||
| L | D | l | d | ||
| C2-29В-0,062 | 6,5 -0,5 | 2,3 -0,4 | 16 +4 | 0,6 ±0,1 | 0,25 |
| C2-29В-0,125 | 8,0 -1,6 | 3,5 -0,7 | 0,3 | ||
| C2-29В-0,25 / 0,5М | 11,0 -1,3 | 4,5 -0,8 | 25 +3 | 0,8 ±0,1 | 1,0 |
| C2-29В-1,0 | 20 -2,7 | 9,8 -1,3 | 3,5 | ||
| C2-29В-2,0 | 28 -2,3 | 5,0 | |||
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, группы по уровню шумов, группы по ТКС и обозначения ТУ, например: Резистор С2–29В – 0,25 – 10,1 кОм ±1,0% - 1,0 - Б ОЖ0.467.099 ТУ.
