С2-29В АИ Резисторы прецизионные тонкопленочные
С2-29В АИ - резисторы постоянные непроволочные изолированного исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсных режимах. Предназначены для автоматизированной сборки аппаратуры.
Соответствуют международному габаритно-мощностному ряду.
Основные технические характеристики
Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.
| Группа по ТКС | Номинальная мощность рассеяния, Вт | Пределы номинальных сопротивлений |
ТКС×10-6 1/ºС, в интервале температур от минус 60 до 155 |
| А | 0,062 - 0,125 | 10 Ом - 100 кОм | ±25 |
| 0,25 - 0,5 | 51,1 Ом - 1 МОм | ||
| Б | 0,062 - 0,5 | 10 Ом - 1 МОм | ±50 |
| В | ±100 |
| Вид резистора | Номинальная мощность рассеяния, Вт | Пределы номинальных сопротивлений (по ряду Е192) | Предельное рабочее напряжение, В |
| C2-29В - 0,062 АИ | 0,062 | 10 Ом - 1 МОм | 200 |
| 250 | |||
| C2-29В - 0,125 АИ | 0,125 | ||
| 350 | |||
| C2-29В - 0,25 АИ | 0,25 | ||
| 500 | |||
| C2-29В - 0,5 АИ | 0,5 |
| Характеристики | Ед. изм. | Значение |
| Изменение сопротивления в течение 2000 ч при номинальной электрической нагрузке | % | Не более величины маркированного допуска для резисторов с допускаемым отклонением ±0,1%; ±0,25% и не более 1% для резисторов с допускаемым отклонением ±0,5%; ±1.0%. |
| Допускаемое отклонение от номинального сопротивления | % | ±0,1; ±0,25; ±0,5; ±1,0 |
| Диапазон рабочих температур | °С | от минус 60 до +155 |
| Минимальная наработка | час | 20000 |
| Уровень шумов | мкВ/В | 1,0; 5,0 |
| Срок сохраняемости | лет | 20 |
| Температура перегрева | °С | не более 70 ºС |
Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 155 °С приведена на рисунках 1 и 2, для всего диапазона рабочих давлений окружающей среды на рисунке 3.

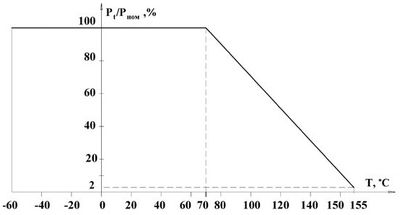

Рисунок №1. При наработке: до 1000 ч. для С2-29В-0,5АИ; до 10 000 для С2-29В-0,062АИ; до 20 000 для С2-29В-0,125АИ, С2-29В-0,25АИ.

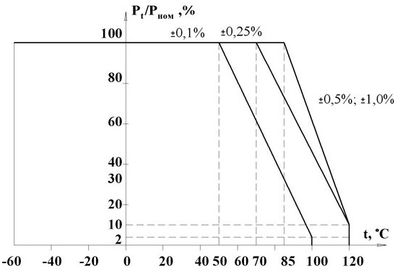

Рисунок №2. При наработке свыше 10 000 ч. для резисторов С2-29В-0,062АИ; до 20 000 для С2-29В-0,5АИ.

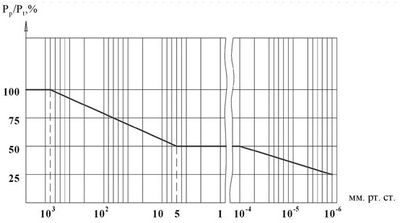

Рисунок №3. Допустимая мощность рассеяния резисторов (Рр) в интервале давлений от 10-6 мм рт. ст. до 3 кгс/см2 и интервале температур от минус 60 °С до 155 °С
Габаритные размеры
| Вид резистора | Габаритные размеры и допустимые отклонения, мм | Масса, г, не более | |||
| L | D | l | d | ||
| C2-29В - 0,062 АИ | 3,3 ±0,2 | 1,8 ±0,2 | 25 +5 | 0,5 ±0,06 | 0,15 |
| C2-29В - 0,125 АИ | 6,0 ±0,6 | 2,2 ±0,3 | 0,6 ±0,1 | 0,22 | |
| C2-29В - 0,25 АИ | 9,0 ±0,6 | 3,2 ±0,5 | 1,0 | ||
| C2-29В - 0,5 АИ | 11,5 ±1,0 | 4,5 ±0,5 | 32 +5 | 0,8 ±0,1 | 1,5 |
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, группы по уровню шумов, группы по ТКС и обозначения ТУ, например: Резистор С2-29В - 0,25АИ - 10,1 кОм ±1,0% - 1,0 - Б ОЖ0.467.130 ТУ.
