С2-29С Резисторы прецизионные тонкопленочные
Категория качества -
Базовое
ТУ -
ОЖ0.467.130 ТУ дополнение 1
С2-29С - резисторы постоянные непроволочные прецизионные изолированного варианта исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме.
Изготавливаются в двух вариантах исполнения:
-
С2-29С-0,062; 0,125; 0,25 – для ручной сборки аппаратуры;
-
С2-29С-0,062АИ; 0,125АИ – для автоматизированной сборки аппаратуры.
Основные технические характеристики
| Вид | Номинальная мощность рассеяния, Вт | Диапазон сопротивлений, Ом, по ряду Е192 | Допускаемое отклонение сопротивления, ± % | Предельное рабочее напряжение постоянного тока или амплитудное значение переменного тока, В при атмосферном давлении | |||
| ≥33 мм рт. ст. | <33 мм рт. ст. | ||||||
| С2-29С-0,062 | 0,062 |
10 – 98,8 100 – 1×103 св. 1×103– 1×105 св. 1×105 – 0,511×106 |
0,25; 0,5 0,02; 0,05; 0,1; 0,25; 0,5 0,01; 0,02; 0,05; 0,1; 0,25; 0,5 0,05; 0,1; 0,25; 0,5 | 150 | 150 | ||
| С2-29С-0,125 | 0,125 |
10 – 19,8 20 – 98,8 100– 1×105 св. 1×105 – 1×106 |
0,05; 0,1; 0,25; 0,5 0,02; 0,05; 0,1; 0,25; 0,5 0,01; 0,02; 0,05; 0,1; 0,25; 0,5 0,05; 0,1; 0,25; 0,5 | 200 | 200 | ||
| С2-29С-0,25 | 0,25 |
1 – 9,88 10 – 19,8 20 – 98,8 100– 1×105 св. 1×105 – 1×106 |
0,1; 0,25; 0,5 0,05; 0,1; 0,25; 0,5 0,02; 0,05; 0,1; 0,25; 0,5 0,01; 0,02; 0,05; 0,1; 0,25; 0,5 0,05; 0,1; 0,25; 0,5 | 350 | 350 | ||
| С2-29С-0,062АИ | 0,062 |
10 – 100 св. 100 – 1×105 св. 1×105– 1×106 |
0,25; 0,5 0,1; 0,25; 0,5 0,25; 0,5 | 200 | 150 | ||
| С2-29С-0,125АИ | 0,125 |
10 – 100 св. 100 – 1×105 св. 1×105– 1×106 |
0,25; 0,5 0,1; 0,25; 0,5 0,25; 0,5 | 250 | 150 | ||
| Вид | Группа по ТКС | Диапазон номинальных сопротивлений, Ом | Температурный коэффициент сопротивления (ТКС), 10-6 °C-1 | |||
|
от 20 до 55 °С |
от 20 до 125 °С |
от -60 до 20 °С | от -40 до 70 °С | |||
|
С2-29С-0,125 С2-29С-0,25 |
Д | 10 – 1×105 | ±5 | – | ±25 | – |
|
С2-29С-0,062 С2-29С-0,125 С2-29С-0,25 |
С | 10 – 1×105 | – | ±10 | ±25 | – |
| А | 1 – 1×106 | – | ±25 | ±50 | – | |
| Б | 1 – 1×106 | – | ±50 | ±75 | – | |
|
С2-29С-0,125 С2-29С-0,25 |
С1 | 499 – 20×103 | – | – | – | ±10 |
|
С2-29С-0,062АИ С2-29С-0,125АИ |
А | 100 – 1×105 | – | ±25 | ±25 | – |
| Б | 10 – 1×106 | – | ±50 | ±50 | – | |
|
В
|
10 – 1×106 | – | ±100 | ±100 | – | |
| Вид | Диапазон сопротивлений | Уровень шумов, мкВ/В, не более |
|
С2-29С-0,062
С2-29С-0,125 С2-29С-0,25 |
от 1 до 1×105 | 0,5 |
| св. 1×105 | 1,0 | |
|
С2-29С-0,062АИ
С2-29С-0,125АИ |
от 10 до 1×104 | 1,0 |
| св. 1×104 | 5,0 |
Требования надежности
Характеристики надежности
- Минимальная наработка:
-25000 ч для резисторов, предназначенных для ручной сборки;
-20000 ч для резисторов. предназначенных для автоматизированной сборки. - Срок сохраняемости - 20 лет

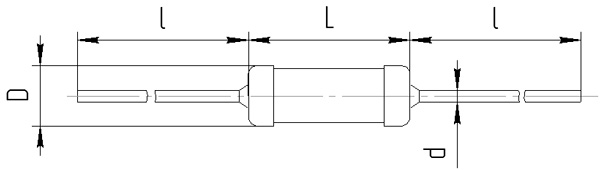

Габаритные размеры
| Вид | Размеры, мм |
Масса, не более, г |
|||
| L, max | ØD, max | l | Ød | ||
| С2-29С-0,062 | 6,5-0,5 | 2,3-0,4 | 16+4 | 0,6±0,1 | 0,25 |
| С2-29С-0,125 | 8,0-1,6 | 3,5-0,7 | 16+4 | 0,6±0,1 | 0,3 |
| С2-29С-0,25 | 11,0-1,3 | 4,5-0,8 | 25+5 | 0,8±0,1 | 1,0 |
| С2-29С-0,062АИ | 3,3±0,2 | 1,8±0,2 | 25+5 | 0,5±0,06 | 0,15 |
| С2-29С-0,125АИ | 6,0±0,6 | 2,2±0,3 | 25+5 | 0,6±0,1 | 0,22 |

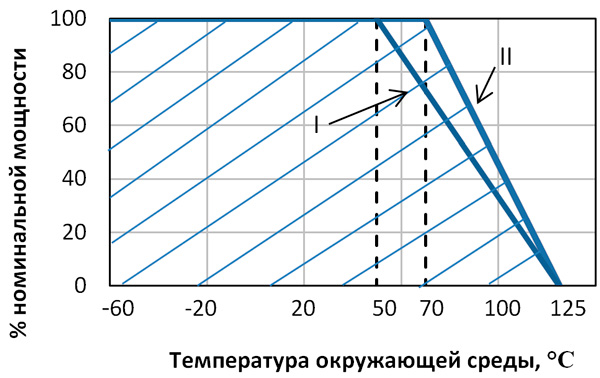

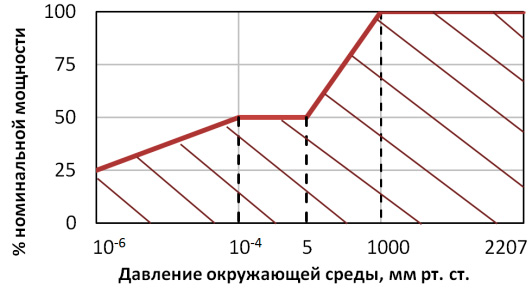

Допустимая мощность рассеяния резисторов в интервале рабочих температур от минус 60 °С до 125 °С приведена на рисунке 1. Допустимая мощность рассеяния резисторов в интервале давлений от 10-6 мм рт. ст. до 3кгс/см2 приведена на рисунке 2.
I – для резисторов с допускаемыми отклонениями сопротивления ±0,01%; ±0,02%; ±0,05%;
II - для резисторов с допускаемыми отклонениями сопротивления ±0,05%; ±0,1%; ±0,25%; ±0,5%.
Упаковка
Резисторы С2-29С упаковываются в картонную коробку
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, группы по ТКС, обозначения ТУ и настоящего Дополнения, например:
С2-29С-0,062-2кОм±0,1% - А ОЖ0.467.130 ТУ Дополнение 1 – для ручной сборки;
С2-29С-0,125АИ-1МОм±0,5% - Б ОЖ0.467.130 ТУ Дополнение 1 – для автоматизированной сборки.
С2-29С-0,062-2кОм±0,1% - А ОЖ0.467.130 ТУ Дополнение 1 – для ручной сборки;
С2-29С-0,125АИ-1МОм±0,5% - Б ОЖ0.467.130 ТУ Дополнение 1 – для автоматизированной сборки.
