Р1-16П Тонкопленочный прецизионный чип-резистор
Защищенные тонкопленочные резисторы, предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.
Основные технические характеристики
| Вид |
Номинальная мощность рассеяния, Вт |
Диапазон значений номинальных сопротивлений, Ом, по ряду Е96, Е192 |
Допускаемое отклонение сопротивления от номинального значения, ± % |
Предельное рабочее напряжение (ампл. значение), В |
|
Р1-16П-0,05 |
0,05 |
от 100 до 1×103 вкл. св. 1×103 до 1×105 вкл. |
0,5; 1 0,25; 0,5; 1 |
50 |
|
Р1-16П-0,063 |
0,063 |
от 5,11 до 9,88 вкл. св. 9,88 до 100 вкл. 50 св. 100 до 1×103 вкл. св. 1×103 до 1×105 вкл. св. 1×105 до 511×103 вкл. |
1 0,5; 1 0,5; 1 0,25; 0,5; 1 0,1; 0,25; 0,5; 1 0,5; 1 |
50 |
|
Р1-16П-0,125 |
0,125 |
от 1 до 9,88 вкл. св. 9,88 до 100 вкл. 50 св. 100 до 1×103 вкл. св. 1×103 до 1×105 вкл. св. 1×105 до 1×106 вкл. |
1 0,5; 1 0,5; 1 0,25; 0,5; 1 0,05; 0,1; 0,25; 0,5; 1 0,25; 0,5; 1 |
100 |
|
Р1-16П-0,25 |
0,25 |
от 1 до 9,88 вкл. св. 9,88 до 100 вкл. 50 св. 100 до 1×105 вкл. св. 1×105 до 5,11×106 вкл |
1 0,5; 1 0,5; 1 0,25; 0,5; 1 0,5; 1 |
150 |
|
Р1-16П-0,5 |
0,5 |
от 1 до 9,88 вкл. св. 9,88 до 100 вкл. 50 св. 100 до 1×105 вкл. св. 1×105 до 5,11×106 вкл |
1 0,5; 1 0,5; 1 0,25; 0,5; 1 0,5; 1 |
200 |
|
Диапазон сопротивлений, Ом< |
Температурный коэффициент сопротивления (ТКС), 10-6 °C-1 |
Группа по ТКС |
|
| от 20 до 125 °С | от минус 60 до 20 °С | ||
| 100 – 1×105 | ±5 | ±50 | Г* |
| 100 – 1×105 | ±10 | ±50 | Д |
| 100 – 1×106 | ±25 | ±50 | Ж |
| 1 – 1×106 | ±50 | ±150 | Л |
| 1 – 5,11×106 | ±100 | ±150 | М |
|
* резисторы группы «Г» выпускаются с допускаемыми отклонениями ±(0,05 – 0,25) % |
|||
|
Диапазон сопротивлений, Ом |
Уровень шумов, мкВ/В, не более |
| от 1 до 1×105 | 0,5 |
| св. 1×105 до 5,11×106 вкл. | 1 |
Требования надежности
| Требования стойкости к внешним воздействующим факторам | |
| Фактор | Значение фактора |
| Механическая прочность контактных узлов |
на воздействие сдвигающей силы |
| Теплостойкость при пайке |
(260 ± 5) °С в течение (2–3) с |
| Синусоидальная вибрация |
1 – 5000 Гц; 40 g |
| Изменение температуры среды |

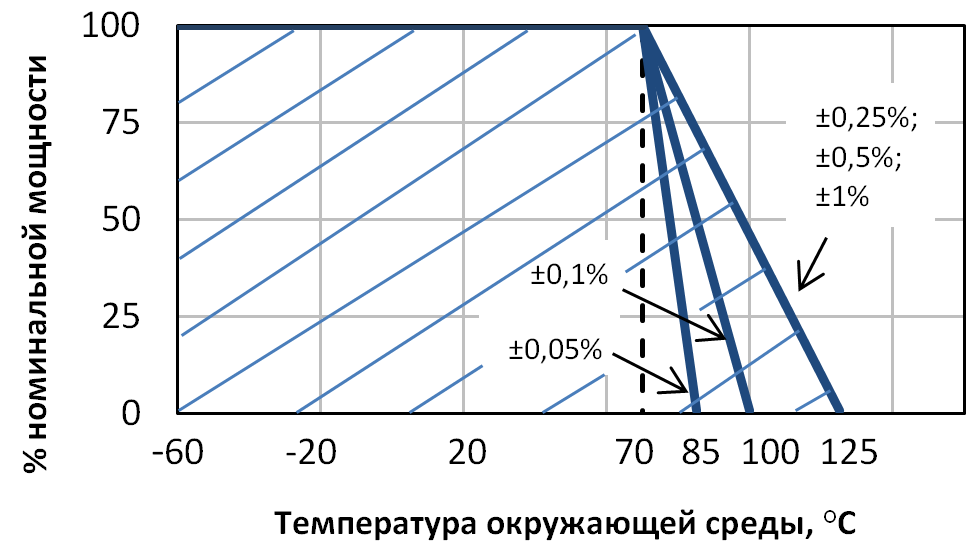

От минус (60 ± 3) °С до (85 ± 5) °С – для резисторов с допуск. откл. ±0,05%; (100 ± 5) °С – для резисторов с допуск. откл. ±0,1%; (125 ± 5) °С – для резисторов с допуск. откл. ±(0,25–1)% |

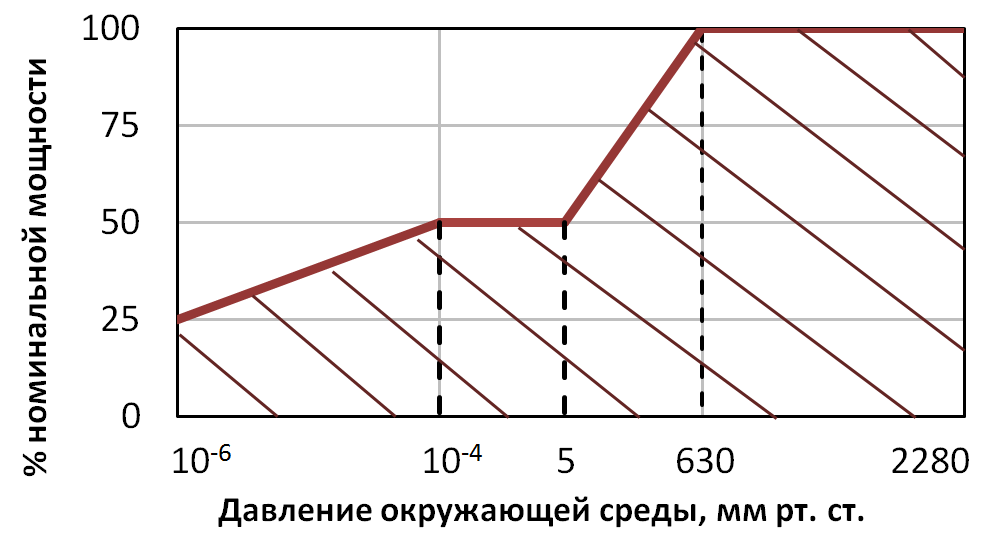

| Повышенная влажность воздуха |
влажность 80 % при 25 °С для Р1-16; влажность 98 % при 25 °С для Р1-16П |
| Характеристики надежности | |
|
Минимальная наработка при Р ≤ Рном., tокр. ≤ 70 °С |
50000 ч |
|
Срок сохраняемости |
30 лет |
Способы монтажа

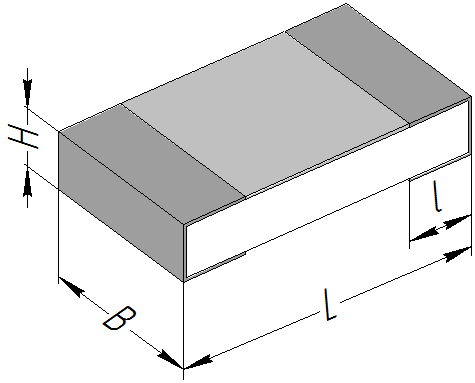

Габаритные размеры
| Вид | Типо-размер | Размеры, мм | Масса, не более, г | |||
| H | L | B | L | |||
| Р1-16П-0,05 | 0603 | 0,7±0,2 | 1,6±0,2 | 0,8±0,15 | 0,4±0,2 | 0,01 |
| Р1-16П-0,063 | 0805 | 0,7±0,2 | 2,0±0,15 | 1,25±0,15 | 0,4±0,2 | 0,015 |
| Р1-16П-0,125 | 1206 | 0,7±0,2 | 3,2±0,2 | 1,6±0,2 | 0,4±0,2 | 0,02 |
| Р1-16П-0,25 | 2010 | 0,7±0,2 | 5,0±0,3 | 2,5±0,3 | 0,4±0,2 | 0,03 |
| Р1-16П-0,5 | 2512 | 0,7±0,2 | 6,4±0,2 | 3,2±0,2 | 0,4±0,2 | 0,05 |
Упаковка
| Для ручного монтажа: | |
| «П» | резисторы упаковываются россыпью в полиэтиленовый пакет; |
| «Л» | резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов). |
| Для автоматизированного монтажа: | |
| «А» | резисторы упаковываются в ленту трехслойную или формованную; |
| «К» | резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку. |
Маркировка
При наличии «М» в условном обозначении при заказе на резисторах маркируют значение номинального сопротивления буквенно-цифровым кодом: - Р1-16П мощностью (0,063 – 0,5) Вт – четырехзначным кодом; - Р1-16П-0,05 – трехзначным кодом:
| Код | Сопротивление, Ом по ряду Е96 | Код множителя | Множитель | |
| 01 02 … 96 | 100 102 … 976 | Y X A B C D E F | 10-2 10-1 1 10 102 103 104 105 |

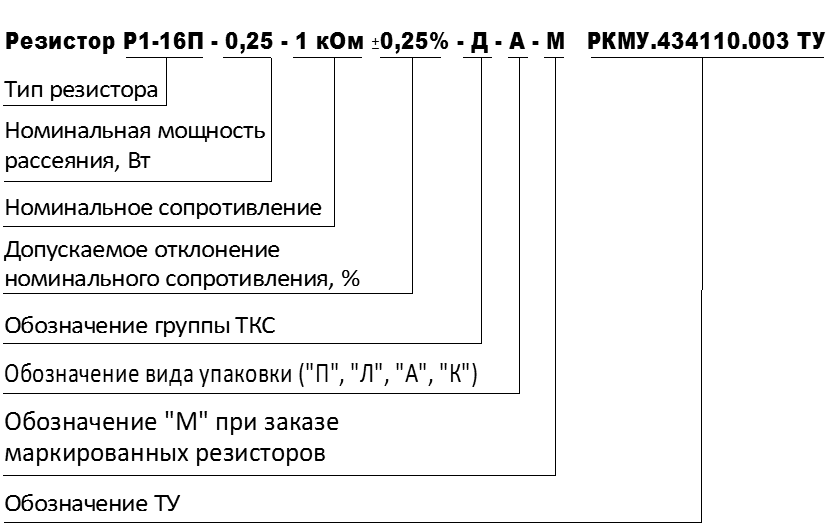

Условное обозначение при заказе
