Р1-8МП Чип-резисторы постоянные непроволочные
Р1-8МП – чип-резисторы тонкопленочные, защищенного варианта исполнения, предназначенные для работы в электрических цепях постоянного и переменного токов для ручного и автоматизированного монтажа на поверхность печатных плат и в гибридные интегральные схемы.
Коэффициент стоячей волны по напряжению (КСВН) для резисторов с номинальным значением сопротивления 50 Ом не должен превышать:
-
1,20 до 2 ГГц для резисторов типоразмеров 0603, 0805;
-
1,25 до 1,5 ГГц для резисторов типоразмеров 1206, 1812, 2512.
В диапазоне свыше 2 ГГц – не нормируется.
Основные технические характеристики
|
Номинальная мощность рассеяния, Вт |
Диапазон значений номинальных сопротивлений, Ом, по ряду Е192 |
Допускаемое отклонение сопротивления от номинального значения, ± % |
Предельное рабочее напряжение, В |
Типоразмер | Размеры, мм | Масса, не более, г | |||
| L | B | H | L, не менее | ||||||
| 0,1 | От 100 до 100×103 вкл. | 0,25; 0,5; 1 | 50 | 0603 | 1,6±0,15 | 0,8±0,15 | 0,55±0,15 | 0,2 | 0,005 |
| 0,125 |
От 10 до 100 вкл. (50 вкл.) |
0,5; 1 |
50 | 0805 | 2,0±0,15 | 1,25±0,15 | 0,55±0,15 | 0,2 | 0,01 |
| Св. 100 до 511×103 вкл. | 0,25; 0,5; 1 | ||||||||
| 0,25 |
От 10 до 100 вкл. (50 вкл.) |
0,5; 1 |
100 | 1206 | 3,2±0,2 | 1,6±0,15 | 0,55±0,15 | 0,2 | 0,015 |
| Св. 100 до 1×103 вкл. | 0,25; 0,5; 1 | ||||||||
| Св. 1×103 до 10×103 вкл. | 0,1; 0,25; 0,5; 1 | ||||||||
| Св. 10×103 до 1×106 вкл. | 0,25; 0,5; 1 | ||||||||
| 0,5 |
От 10 до 100 вкл. (50 вкл.) |
0,5; 1 | 200 | 1812 | 4,6±0,2 | 3,2±0,2 | 0,55±0,15 | 0,2 | 0,05 |
| Св. 100 до 1×103 вкл. | 0,25; 0,5; 1 | ||||||||
| Св. 1×103 до 100×103 вкл. | 0,1; 0,25; 0,5; 1 | ||||||||
| Св. 100×1103 до 1×106 вкл. | 0,5; 1 | ||||||||
| 1,0 |
От 10 до 100 вкл. (50 вкл.) |
0,5; 1 |
250 | 2512 | 6,3±0,2 | 3,2±0,2 | 0,55±0,15 | 0,2 | 0,06 |
| Св. 100 до 100×103 вкл. | 0,25; 0,5; 1 | ||||||||
| Св. 100×103 до 1×106 вкл. | 0,5; 1 | ||||||||
| Тип |
Диапазон значений номинального сопротивления, Ом |
Уровень шумов, мкВ/В, не более |
| Р1-8МП | От 10 до 100×103 вкл. | 0,5 |
| Св. 100×103 до 1×106 вкл. | 1 |
| Тип |
Диапазоны значений номинального сопротивления, Ом |
Значение ТКС×10-6 °С-1, не более | Группа по ТКС | |
| от 20 до 125 °С (155 °С для Р1-8В) | от минус 60 до 20 °С | |||
| Р1-8МП | От 1х103 до 100х103 вкл. | ±5 | ±50 | Г 1) |
| ±10 | ±50 | Д | ||
| От 100 до 1х106 вкл. | ±25 | ±50 | Ж | |
| От 10 до 1х106 вкл. | ±50 | ±150 | Л | |
| От 10 до 5,11х106 вкл. | ±100 | ±150 | М | |
| От 10 до 5,11х106 вкл. | ±150 | ±150 | Без обознач. | |
| 1) группа «Г» только для резисторов с допуск. откл. сопротивления ±(0,05 – 0,25) %. | ||||
Требования надежности
| Требования стойкости к внешним воздействующим факторам | |
| Фактор | Значение фактора |
| Теплостойкость при пайке | (260 ± 5) °С в течение (10 ± 1) с |
| Изменение температуры среды | от минус (60 ± 3) °С до (125 ± 5) °С |
| Повышенная влажность воздуха | влажность 98 % при 25 °С |
| Характеристики надежности | |
|
Гамма-процентная наработка при Р ≤ Рном., tокр. ≤ 70 °С при Р ≤ 0,5Рном., tокр. ≤ 50 °С |
γ=99,5% (ВП) γ=99,9% (ОСМ) 50000 ч 150000 ч |
| Срок сохраняемости | 30 лет |
Способы монтажа
Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением, а также пайка оплавлением в конвекционных печах (рекомендуемый профиль пайки приведен ниже).
Упаковка
| Для ручного монтажа: | |
| «П» | резисторы упаковываются россыпью в полиэтиленовый пакет; |
| «Л» | резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов). |
| Для автоматизированного монтажа: | |
| «А» | резисторы упаковываются в ленту трехслойную или формованную; |
| «К» | резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку. |
| Типоразмер |
W, мм |
D |
Nmin, мм | N2, мм | W1, мм | W2max, мм |
| 0603....1210 | 8 |
7" |
50 | 13,0±0,2 | 8,4±1,5 | 14,4 |
| 1812....2512 | 12 | 7" | 60 | 13,0±0,2 | 12,4±2,0 | 18,4 |
Маркировка
При наличии «М» в условном обозначении при заказе на резисторах Р1-8МП мощностью 0,125–1,0 Вт маркируют значение номинального сопротивления буквенно-цифровым кодом.

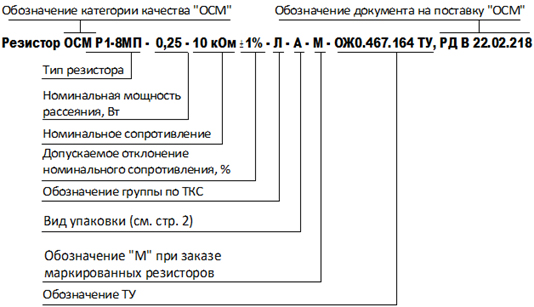

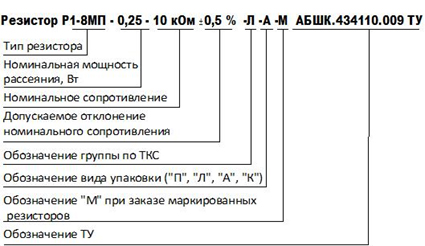

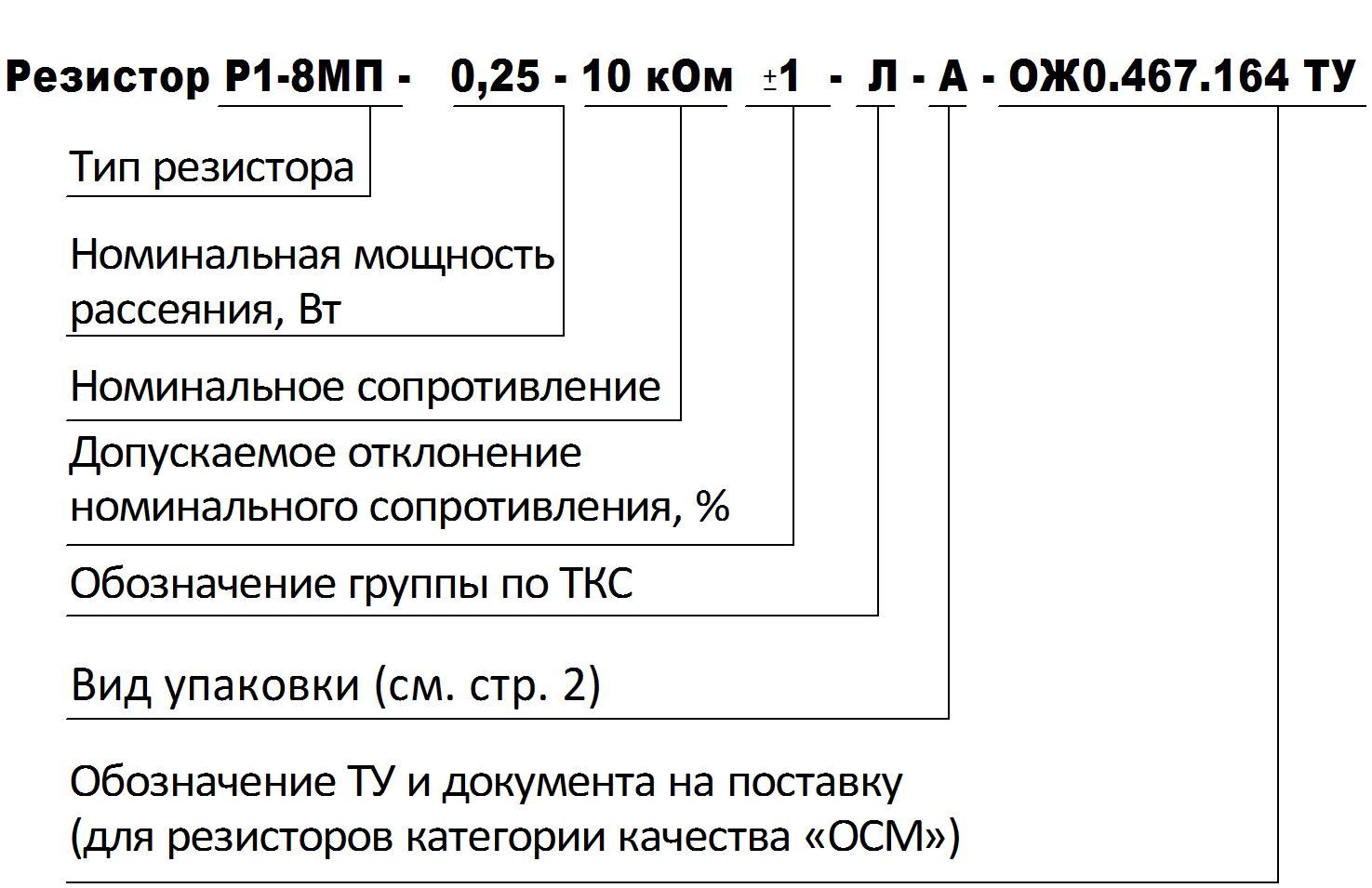

Условное обозначение при заказе
