Р1-72 Резисторы прецизионные
Р1-72 - резисторы постоянные непроволочные всеклиматического изолированного варианта исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме. Предназначены для ручной и автоматизированной сборки аппаратуры.
Соответствуют международному габаритно-мощностному ряду.
Основные технические характеристики
Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.
| Группа по ТКС | Вид резистора | Диапазон номинального сопротивления, Ом | ТКС×10-6 1/ °С, не более, в диапазоне температур от минус 60 до 155 °С |
| М | для всех видов | 10 - 1×106 | ±100 |
| Л | для всех видов | 10 - 1×106 | ±50 |
| Ж | Р1-72-0,125 / 0,25М | 10 - 100×103 | ±25 |
| Р1-72-0,25-2M | 51,1 - 1×106 |
Уровень шумов резисторов должен быть не более значений указанных в нижеследующей таблице.
| Пределы номинальных сопротивлений, Ом | Уровень шумов мкВ/В | Обозначение группы шумов |
| от 10 до 10х103 включ. | 1 |
А |
| св. 10х103 до 1х106 включ. | 1 | А |
| 5 |
А |
| Характеристики | Ед. изм. | Значение | |
| Изменение сопротивления в течение 1000 ч при номинальной электрической нагрузке, не более | % | ±1,5 | |
| Диапазон сопротивлений | Ом | 10 - 1×106 | |
| Допускаемое отклонение от номинального сопротивления | % | ±0,1; ±0,25; ±0,5; ±1,0 | |
| Промежуточные значения номинальных сопротивлений для допускаемых отклонений | по ряду Е192 | % | ±0,1; ±0,25; |
| по ряду Е96 | ±0,5; ±1,0 | ||
| Диапазон рабочих температур | °С | от минус 60 до +155 | |
| Минимальная наработка | час | 20 000 | |
| Номинальная мощность рассеяния | Вт | 0,125; 0,25; 0,5; 1; 2 | |
| Срок сохраняемости | лет | 20 | |

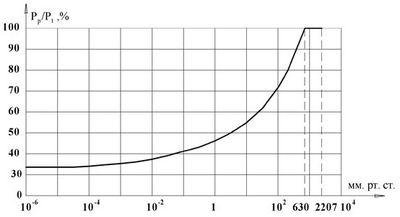

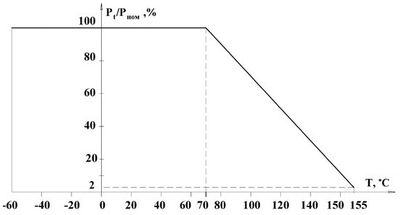

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 155 °С приведена на рисунке 1 и для всего диапазона рабочих давлений окружающей среды от 10-6 мм рт. ст. до 3кгс/см2 на рисунке 2.
Габаритные размеры
| Вид резистора | Габаритные размеры и допустимые отклонения, мм | Предельное рабочее напряжение, В | |||
| L | l | D | d | ||
| Р1-72-0,125 / 0,25М | 3,3 ±0,2 | 29 ±2,0 | 1,8 ±0,2 | 0,5 ±0,06 | 200 |
| Р1-72-0,25 / 0,5М | 6,0 ±0,6 | 28 ±2,0 | 2,2 ±0,3 | 0,6 ±0,1 | 250 |
| Р1-72-0,5 / 1М | 9,0 ±0,5 | 26 ±2,0 | 3,2 ±0,5 | 0,6 ±0,1 | 350 |
| Р1-72-1,0 / 2М | 11,5 ±1,0 | 35 ±2,0 | 4,5 ±0,5 | 0,8 ±0,1 | 500 |
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения по ГОСТ 28883, обозначения группы по уровню шумов (только для группы «А»), группы по ТКС, номера ТУ. Например: Резистор Р1-72 - 0,25 - 220 кОм ±0,5% - А - Л - АБШК.434110.049 ТУ.
