Р1-8В "-И" Чип-резисторы постоянные непроволочные общего применения бессвинцовые, стойкие к воздействию импульсов

Категория качества - Базовое

Безвыводные чип-резисторы толстопленочные, общего применения, защищенного варианта исполнения, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов.

- Соответствие экологическим директивам по ограничению содержания вредных веществ (бессвинцовые);

- Резисторы выдерживают испытания на соответствие требованиям стандарта AEC-Q200.

- Стойкость к воздействию импульсов (Р1-8В… «-И»)

сделать запрос СКАЧАТЬ ХАРАКТЕРИСТИКИ, PDF

Основные технические характеристики

Типоразмер	Номинальная мощность рассеяния Pном, Вт	Диапазон значений номинального сопротивления*, Ом	Допускаемое отклонение сопротивления от номинального значения, ±%	Предельное рабочее напряжение,В
0402	0,063	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5 1; 2; 5 2; 5	50
0603	0,1	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5 1; 2; 5 2; 5	75
0805	0,125	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5 0,5; 1; 2; 5 2; 5	150
1206	0,25	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5 0,5; 1; 2; 5 2; 5	200
1210	0,33	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5 0,5; 1; 2; 5 2; 5	200
2010	0,5	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5 0,5; 1; 2; 5 2; 5	250
2512	1	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5 0,5; 1; 2; 5 2; 5	300

Типоразмер

Номинальная мощность рассеяния Pном, Вт

Диапазон значений номинального сопротивления*, Ом

Допускаемое отклонение сопротивления от номинального значения, ±%

Предельное рабочее напряжение,В

0402

0,063

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5

1; 2; 5

2; 5

0603

0,1

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5

1; 2; 5

2; 5

0805

0,125

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5

0,5; 1; 2; 5

2; 5

150

1206

0,25

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5

0,5; 1; 2; 5

2; 5

200

1210

0,33

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5

0,5; 1; 2; 5

2; 5

200

2010

0,5

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5

0,5; 1; 2; 5

2; 5

250

2512

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5

0,5; 1; 2; 5

2; 5

300

* по ряду Е24 (± (1…5) %); Е48 (± 2 %), Е96 (± 0,5 %, ± 1 %).

Диапазоны значений номинального сопротивления, Ом	Значение ТКС×10^-6 °С^-1, не более
	от 20 до 155 °С	от минус 60 до 20 °С	Группа по ТКС
	От 75 до 1х10⁷ вкл.	±50	Группа по ТКС	±200	Л
От 75 до 1,5х10³ вкл.	±100	±200	М
Св. 1,5х10³ до 1,5х10⁴ вкл.	±100	±100	М
Св. 1,5х10⁴ до 1х10⁷ вкл.	±100	±200	М
От 1 до 1х10⁷ вкл.	±250	±250	Т
От 1 до 1х10⁷ вкл.	±500	±500	У

Типоразмер	Размеры, мм				Масса, не более, г
Типоразмер	L	B	H	I, не менее	Масса, не более, г
0402	1,0±0,1	0,5±0,1	0,35±0,15	0,1	0,002
0603	1,60±0,15	0,8±0,1	0,40±0,15	0,1	0,005
0805	2,00±0,15	1,25±0,15	0,45±0,15	0,2	0,010
1206	3,2±0,2	1,60±0,15	0,6±0,2	0,2	0,015
1210	3,2±0,2	2,5±0,2	0,6±0,2	0,2	0,025
2010	5,0±0,2	2,5±0,2	0,6±0,2	0,2	0,040
2512	6,3±0,2	3,2±0,2	0,6±0,2	0,2	0,100

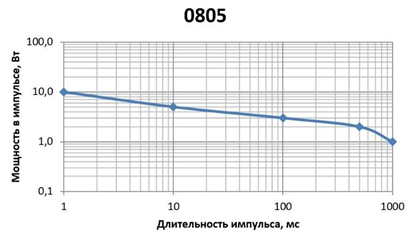

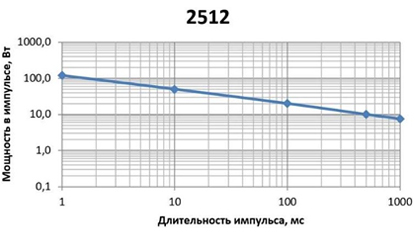

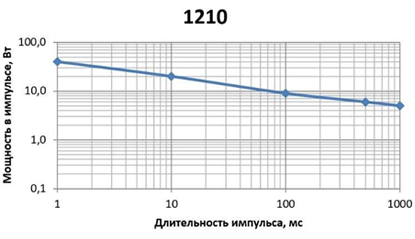

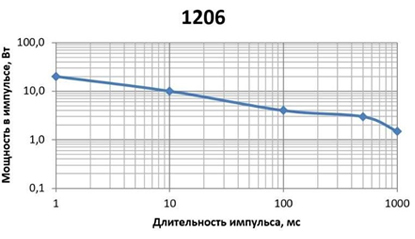

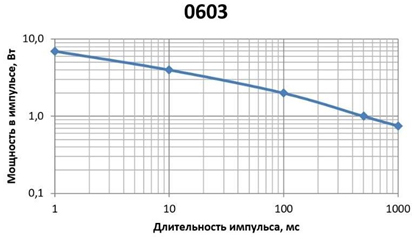

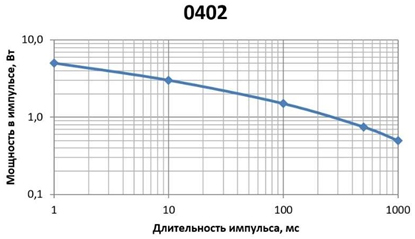

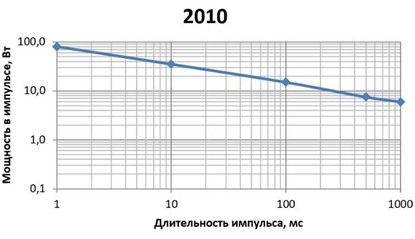

Резисторы Р1-8В… «-И» стойкие к воздействию импульсов

Типоразмер
Типоразмер	P_ном	τ	Т	P_имп
0402	0,063 Вт	1 мсек	10 сек	3 Вт
0603	0,1 Вт			8 Вт
0805	0,125 Вт			12 Вт
1206	0,25 Вт			20 Вт
1210	0,33 Вт			40 Вт
2010	0,5 Вт			50 Вт
2512	1,0 Вт			100 Вт

Резисторы выдерживают не менее 1000 импульсов.

Требования надежности

Характеристики надежности
Гамма-процентная наработка при Р ≤ Р_ном., t_окр.≤ 85 °С при Р ≤ 0,5Р_ном., t_окр. ≤ 50 °С	γ=99,5% 50000 ч 150000 ч
Срок сохраняемости	30 лет

Резисторы соответствуют экологическим директивам по
ограничению содержания вредных веществ:

свинец (не более 0,1%);
ртуть (не более 0,1%);
шестивалентный хром (не более 0,1%);
полибромированные бифенилы (не более 0,1%);
полибромированные дифениловые эфиры (не более 0,1%)

Финишный материал контактных площадок: Олово

Резисторы выдерживают испытания на соответствие требованиям стандарта AEC-Q200:

воздействие изменения температуры среды от минус 60 ºС до плюс 155 ºС - 1000 циклов
воздействие повышенной влажности воздуха под нагрузкой (в наиболее критичном режиме, без подсушки изделия за счет самонагрева - при 0,1P_номин) - 1000 часов

Способы монтажа

Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением, а также пайка оплавлением в конвекционных печах (рекомендуемый профиль пайки приведен ниже).

Упаковка

Для ручного монтажа:
«П»	резисторы упаковываются россыпью в полиэтиленовый пакет;
«Л»	резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов).
Для автоматизированного монтажа:
«А»	резисторы упаковываются в ленту трехслойную или формованную;
«К»	резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку.

Типоразмер	W, мм	D	Nmin, мм	N2, мм	W1, мм	W2max, мм
0402....1210	8	7"	50	13,0±0,2	8,4±1,5	14,4
2010....2512	12	7"	60	13,0±0,2	12,4±2,0	18,4

Маркировка

При наличии «М» в условном обозначении при заказе на резисторах Р1-8В мощностью 0,1–1,0 Вт маркируют значение номинального сопротивления буквенно-цифровым кодом.

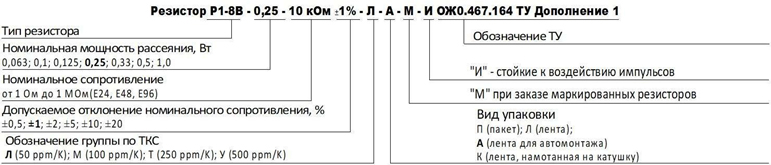

Условное обозначение при заказе
