Р1-8В "-C" Чип-резисторы постоянные непроволочные общего применения бессвинцовые, стойкие к воздействию статического разряда
![R1-133-(1).png R1-133-(1).png](/upload/medialibrary/d67/R1_133_1_.png)
Безвыводные чип-резисторы толстопленочные, общего применения, защищенного варианта исполнения, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов.
- Соответствие экологическим директивам по ограничению содержания вредных веществ (бессвинцовые);
- Резисторы выдерживают испытания на соответствие требованиям стандарта AEC-Q200.
- Стойкость к воздействию статического разряда (Р1-8В… «-C»).
Основные технические характеристики
Типоразмер |
Номинальная мощность рассеяния Pном, Вт |
Диапазон значений номинального сопротивления*, Ом |
Допускаемое отклонение сопротивления от номинального значения, ±% |
Предельное рабочее напряжение,В |
0402
|
0,063
|
От 1 до 10 вкл. Св. 10 до 1×106 вкл. Св. 1×106 до 1×107 вкл. |
5; 10; 20 5; 10; 20 5; 10; 20 |
50
|
0603
|
0,1
|
От 1 до 10 вкл. Св. 10 до 1×106 вкл. Св. 1×106 до 1×107 вкл. |
5; 10; 20 5; 10; 20 5; 10; 20 |
75
|
0805
|
0,125
|
От 1 до 10 вкл. Св. 10 до 1×106 вкл. Св. 1×106 до 1×107 вкл. |
5; 10; 20 5; 10; 20 5; 10; 20 |
150
|
1206
|
0,25
|
От 1 до 10 вкл. Св. 10 до 1×106 вкл. Св. 1×106 до 1×107 вкл. |
5; 10; 20 5; 10; 20 5; 10; 20 |
200
|
1210
|
0,33
|
От 1 до 10 вкл. Св. 10 до 1×106 вкл. Св. 1×106 до 1×107 вкл. |
5; 10; 20 5; 10; 20 5; 10; 20 |
200
|
2010
|
0,5
|
От 1 до 10 вкл. Св. 10 до 1×106 вкл. Св. 1×106 до 1×107 вкл. |
5; 10; 20 5; 10; 20 5; 10; 20 |
250
|
2512
|
1
|
От 1 до 10 вкл. Св. 10 до 1×106 вкл. Св. 1×106 до 1×107 вкл. |
5; 10; 20 5; 10; 20 5; 10; 20 |
300
|
* по ряду Е24 (± (5…20) %).

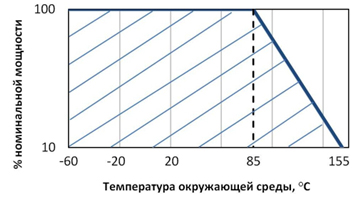

![r1-8v-a-2.jpg r1-8v-a-2.jpg](/upload/medialibrary/9f8/r1_8v_a_2.jpg)
Диапазоны значений номинального сопротивления, Ом |
Значение ТКС×10-6 °С-1, не более |
||
от 20 до 155 °С |
от минус 60 до 20 °С |
Группа по ТКС |
|
От 75 до 1х107 вкл. |
±50 |
±200 |
Л |
От 75 до 1,5х103 вкл. |
±100 |
±200 |
М |
Св. 1,5х103 до 1,5х104 вкл. |
±100 |
±100 |
М |
Св. 1,5х104 до 1х107 вкл. |
±100 |
±200 |
М |
От 1 до 1х107 вкл. |
±250 |
±250 |
Т |
От 1 до 1х107 вкл. |
±500 |
±500 |
У |
![r1-8v-a-3.jpg r1-8v-a-3.jpg](/upload/medialibrary/e73/r1_8v_a_3.jpg)
Типоразмер | Размеры, мм | Масса, не более, г | |||
L | B | H | I, не менее | ||
0402 |
1,0±0,1 |
0,5±0,1 |
0,35±0,15 |
0,1 |
0,002 |
0603 |
1,60±0,15 |
0,8±0,1 |
0,40±0,15 |
0,1 |
0,005 |
0805 |
2,00±0,15 |
1,25±0,15 |
0,45±0,15 |
0,2 |
0,010 |
1206 |
3,2±0,2 |
1,60±0,15 |
0,6±0,2 |
0,2 |
0,015 |
1210 |
3,2±0,2 |
2,5±0,2 |
0,6±0,2 |
0,2 |
0,025 |
2010 |
5,0±0,2 |
2,5±0,2 |
0,6±0,2 |
0,2 |
0,040 |
2512 |
6,3±0,2 |
3,2±0,2 |
0,6±0,2 |
0,2 |
0,100 |
![r1-8v-a-1.jpg r1-8v-a-1.jpg](/upload/medialibrary/ded/r1_8v_a_1.jpg)

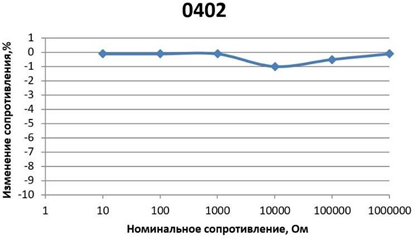

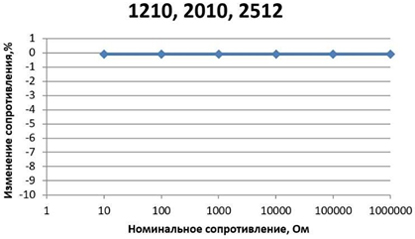

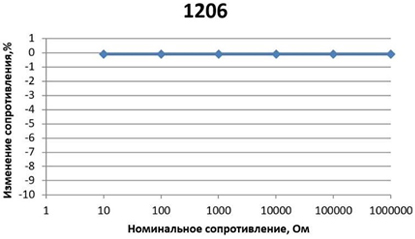

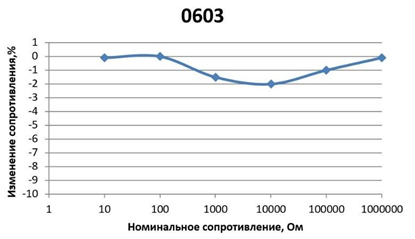

Резисторы Р1-8В… «-C» стойкие к воздействию статического разряда
![r1-8v-c-1.jpg r1-8v-c-1.jpg](/upload/medialibrary/e5e/r1_8v_c_1.jpg)
Испытательная схема и режимы:
Типоразмер | |||
Rорг | С | E | |
0402 |
1,5 кОм |
100 пФ |
1000 В |
0603 |
0 Ом (для резисторов ≤1,5 кОм); 150 Ом (для резисторов ≥1,5 кОм) |
150 пФ |
3000 В |
0805 |
|||
1206 |
|||
1210 |
|||
2010 |
|||
2512 |
![r1-8v-c-2.jpg r1-8v-c-2.jpg](/upload/medialibrary/311/r1_8v_c_2.jpg)
![r1-8v-c-3.jpg r1-8v-c-3.jpg](/upload/medialibrary/47f/r1_8v_c_3.jpg)
![r1-8v-c-4.jpg r1-8v-c-4.jpg](/upload/medialibrary/ff1/r1_8v_c_4.jpg)
![r1-8v-c-5.jpg r1-8v-c-5.jpg](/upload/medialibrary/ac1/r1_8v_c_5.jpg)
![r1-8v-c-6.jpg r1-8v-c-6.jpg](/upload/medialibrary/bbb/r1_8v_c_6.jpg)
Требования надежности
Характеристики надежности | |
Гамма-процентная наработка при Р ≤ Рном., tокр. ≤ 85 °С при Р ≤ 0,5Рном., tокр. ≤ 50 °С |
γ=99,5% 50000 ч 150000 ч |
Срок сохраняемости | 30 лет |
Резисторы соответствуют экологическим директивам по
ограничению содержания вредных веществ:
- свинец (не более 0,1%);
- ртуть (не более 0,1%);
- шестивалентный хром (не более 0,1%);
- полибромированные бифенилы (не более 0,1%);
- полибромированные дифениловые эфиры (не более 0,1%)
Резисторы выдерживают испытания на соответствие требованиям стандарта AEC-Q200:
- воздействие изменения температуры среды от минус 60 ºС до плюс 155 ºС - 1000 циклов
- воздействие повышенной влажности воздуха под нагрузкой (в наиболее критичном режиме, без подсушки изделия за счет самонагрева - при 0,1Pномин) - 1000 часов
Способы монтажа
Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением, а также пайка оплавлением в конвекционных печах.
Упаковка
Для ручного монтажа: | |
«П» | резисторы упаковываются россыпью в полиэтиленовый пакет; |
«Л» | резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов). |
Для автоматизированного монтажа: | |
«А» | резисторы упаковываются в ленту трехслойную или формованную; |
«К» | резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку. |
![Чип-резисторы постоянные непроволочные прецизионные малошумящие Р1-8МП r1-8mp_.jpg](/upload/medialibrary/edc/r1_8mp_.jpg)
Типоразмер |
W, мм |
D |
Nmin, мм | N2, мм | W1, мм | W2max, мм |
0402....1210 | 8 |
7" |
50 | 13,0±0,2 | 8,4±1,5 | 14,4 |
2010....2512 | 12 | 7" | 60 | 13,0±0,2 | 12,4±2,0 | 18,4 |
Маркировка
При наличии «М» в условном обозначении при заказе на резисторах Р1-8В мощностью 0,1–1,0 Вт маркируют значение номинального сопротивления буквенно-цифровым кодом.

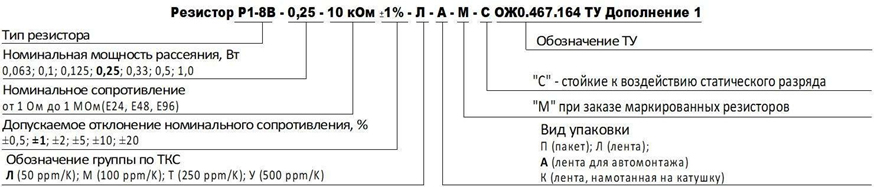

Условное обозначение при заказе
![r1-8v-c.jpg r1-8v-c.jpg](/upload/medialibrary/0fb/r1_8v_c.jpg)
