Р1-8В "-А" Чип-резисторы постоянные непроволочные общего применения бессвинцовые

Категория качества - Базовое

Безвыводные чип-резисторы толстопленочные, общего применения, защищенного варианта исполнения, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов.

- Соответствие экологическим директивам по ограничению содержания вредных веществ (бессвинцовые);

- Резисторы выдерживают испытания на соответствие требованиям стандарта AEC-Q200.

сделать запрос СКАЧАТЬ ХАРАКТЕРИСТИКИ, PDF

Основные технические характеристики

Типоразмер	Номинальная мощность рассеяния Pном, Вт	Диапазон значений номинального сопротивления*, Ом	Допускаемое отклонение сопротивления от номинального значения, ±%	Предельное рабочее напряжение,В
0402	0,063	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5; 10; 20 1; 2; 5; 10; 20 2; 5; 10; 20	50
0603	0,1	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5; 10; 20 1; 2; 5; 10; 20 2; 5; 10; 20	75
0805	0,125	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5; 10; 20 0,5; 1; 2; 5; 10; 20 2; 5; 10; 20	150
1206	0,25	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5; 10; 20 0,5; 1; 2; 5; 10; 20 2; 5; 10; 20	200
1210	0,33	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5; 10; 20 0,5; 1; 2; 5; 10; 20 2; 5; 10; 20	200
2010	0,5	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5; 10; 20 0,5; 1; 2; 5; 10; 20 2; 5; 10; 20	250
2512	1	От 1 до 10 вкл. Св. 10 до 1×10⁶ вкл. Св. 1×10⁶ до 1×10⁷ вкл.	2; 5; 10; 20 0,5; 1; 2; 5; 10; 20 2; 5; 10; 20	300

Типоразмер

Номинальная мощность рассеяния Pном, Вт

Диапазон значений номинального сопротивления*, Ом

Допускаемое отклонение сопротивления от номинального значения, ±%

Предельное рабочее напряжение,В

0402

0,063

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5; 10; 20

1; 2; 5; 10; 20

2; 5; 10; 20

0603

0,1

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5; 10; 20

1; 2; 5; 10; 20

2; 5; 10; 20

0805

0,125

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5; 10; 20

0,5; 1; 2; 5; 10; 20

2; 5; 10; 20

150

1206

0,25

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5; 10; 20

0,5; 1; 2; 5; 10; 20

2; 5; 10; 20

200

1210

0,33

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5; 10; 20

0,5; 1; 2; 5; 10; 20

2; 5; 10; 20

200

2010

0,5

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5; 10; 20

0,5; 1; 2; 5; 10; 20

2; 5; 10; 20

250

2512

От 1 до 10 вкл.

Св. 10 до 1×10⁶ вкл.

Св. 1×10⁶ до 1×10⁷ вкл.

2; 5; 10; 20

0,5; 1; 2; 5; 10; 20

2; 5; 10; 20

300

* по ряду Е24 (± (1…20) %); Е48 (± 2 %), Е96 (± 0,5 %, ± 1 %).

Диапазоны значений номинального сопротивления, Ом	Значение ТКС×10-6 °С-1, не более
	от 20 до 155 °С	от минус 60 до 20 °С	Группа по ТКС
	От 75 до 1х107 вкл.	±50	Группа по ТКС	±200	Л
От 75 до 1,5х103 вкл.	±100	±200	М
Св. 1,5х103 до 1,5х104 вкл.	±100	±100	М
Св. 1,5х104 до 1х107 вкл.	±100	±200	М
От 1 до 1х107 вкл.	±250	±250	Т
От 1 до 1х107 вкл.	±500	±500	У

Типоразмер	Размеры, мм				Масса, не более, г
Типоразмер	L	B	H	I, не менее	Масса, не более, г
0402	1,0±0,1	0,5±0,1	0,35±0,15	0,1	0,002
0603	1,60±0,15	0,8±0,1	0,40±0,15	0,1	0,005
0805	2,00±0,15	1,25±0,15	0,45±0,15	0,2	0,010
1206	3,2±0,2	1,60±0,15	0,6±0,2	0,2	0,015
1210	3,2±0,2	2,5±0,2	0,6±0,2	0,2	0,025
2010	5,0±0,2	2,5±0,2	0,6±0,2	0,2	0,040
2512	6,3±0,2	3,2±0,2	0,6±0,2	0,2	0,100

Требования надежности

Характеристики надежности
Гамма-процентная наработка при Р ≤ Р_ном., t_окр.≤ 85 °С при Р ≤ 0,5Р_ном., t_окр. ≤ 50 °С	γ=99,5% 50000 ч 150000 ч
Срок сохраняемости	30 лет

Резисторы соответствуют экологическим директивам по
ограничению содержания вредных веществ:

свинец (не более 0,1%);
ртуть (не более 0,1%);
шестивалентный хром (не более 0,1%);
полибромированные бифенилы (не более 0,1%);
полибромированные дифениловые эфиры (не более 0,1%)

Финишный материал контактных площадок: Олово

Резисторы выдерживают испытания на соответствие требованиям стандарта AEC-Q200:

воздействие изменения температуры среды от минус 60 ºС до плюс 155 ºС - 1000 циклов
воздействие повышенной влажности воздуха под нагрузкой (в наиболее критичном режиме, без подсушки изделия за счет самонагрева - при 0,1Pномин) - 1000 часов

Способы монтажа

Допускается ручной монтаж при помощи паяльника и автоматизированный следующими групповыми методами пайки: групповым паяльником, волной припоя с погружением резисторов в припой, пайка расплавлением доз паяльных паст ИК-излучением, а также пайка оплавлением в конвекционных печах (рекомендуемый профиль пайки приведен ниже).

Упаковка

Для ручного монтажа:
«П»	резисторы упаковываются россыпью в полиэтиленовый пакет;
«Л»	резисторы упаковываются в ленту трехслойную или формованную (без заправочных концов).
Для автоматизированного монтажа:
«А»	резисторы упаковываются в ленту трехслойную или формованную;
«К»	резисторы упаковываются в ленту трехслойную или формованную, намотанную на катушку.

Типоразмер	W, мм	D	Nmin, мм	N2, мм	W1, мм	W2max, мм
0402....1210	8	7"	50	13,0±0,2	8,4±1,5	14,4
2010....2512	12	7"	60	13,0±0,2	12,4±2,0	18,4

Маркировка

При наличии «М» в условном обозначении при заказе на резисторах Р1-8В мощностью 0,1–1,0 Вт маркируют значение номинального сопротивления буквенно-цифровым кодом.

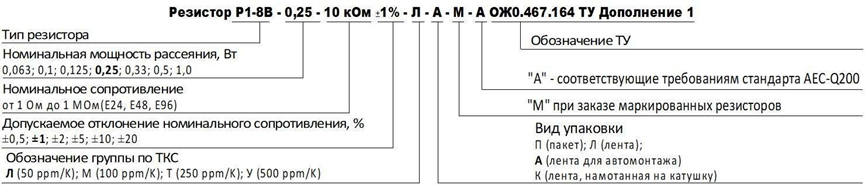

Условное обозначение при заказе
