НР1-81 Простые наборы резисторов общего применения
Простые наборы постоянных непроволочных резисторов общего применения для поверхностного монтажа, предназначенные для работы в электрических цепях.
Наборы резисторы изготавливают в едином исполнении, пригодном как для ручной, так и для автоматизированной сборки аппаратуры.
Основные технические характеристики
Типономинал |
Констру-ктивное исполне-ние |
Типо-размер |
Вариант исполне-ния схемы |
Диапазон значений номинальных сопротивлений, Ом |
Допускаемое отклонение сопротивления от номинального значения, ± % |
Номинальная мощность рассеяния резисторов (набора), Вт |
Преде-льное рабочее напря-жение, В |
Значение ТКС×10-6 °С-1, не более |
Рис. |
НР1-81А-0804-1-4 |
А |
0804 |
1 |
0 (перемычка) |
|
0,063 (0,25) |
25 |
±200 |
1 |
10 – 106 |
5 |
0,063 (0,25) |
25 |
±200 |
|||||
НР1-81Б-0804-1-4 |
Б |
0804 |
3 – 9,1 |
0,063 (0,25) |
25 |
±500 |
2 |
||
НР1-81Б-0404-1-2 |
Б |
0404 |
10 – 106 |
0,063 (0,125) |
25 |
±200 |
3 |
||
НР1-81А-2406-1-8 |
А |
2406 |
10 – 106 |
1; 5 |
0,063 (0,25) |
50 |
±200 |
4 |
|
НР1-81А-1206-1-4 |
А |
1206 |
0,063 (0,25) |
50 |
5 |
||||
НР1-81А-0606-1-2 |
А |
0606 |
0,063 (0,125) |
50 |
6 |
||||
НР1-81Б-1506-1-8 |
Б |
1506 |
0,063 (0,25) |
25 |
7 |
||||
НР1-81Б-1206-1-4 |
Б |
1206 |
0,063 (0,25) |
50 |
8 |
||||
НР1-81Б-0606-1-2 |
Б |
0606 |
0,063 (0,125) |
50 |
9 |
||||
НР1-81Б-1206-2-8 |
Б |
1206 |
2 |
10 – 105 |
5 |
0,063 (0,25) |
25 |
±250 |
10 |
НР1-81Б-1206-3-8 |
3 |
10 – 43·103 |
|||||||
НР1-81А-1608-4-8 |
Б |
1608 |
4 |
10 – 106 |
0,063 |
25 |
±200 |
11 |

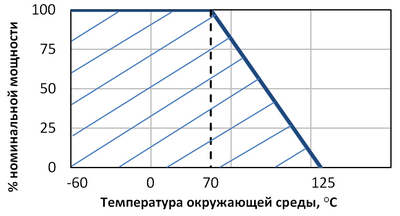

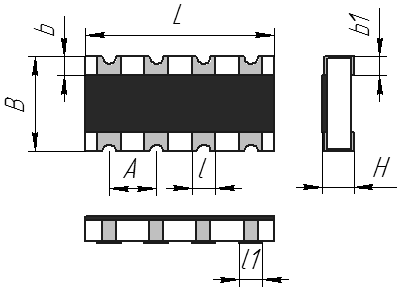

Габаритные размеры
Типономинал |
Размеры, мм |
Рис. |
|||||||
L |
B |
H |
A |
l |
l1 |
b |
b1 |
||
НР1-81А-0804-1-4 |
2,0±0,1 |
1,0±0,1 |
0,4±0,15 |
0,5 |
0,28±0,1 |
0,25 |
0,2±0,1 |
0,3±0,15 |
1 |

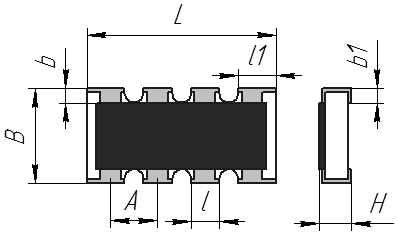

НР1-81Б-0804-1-4 |
2,0±0,1 |
1,0±0,1 |
0,35±0,1 |
0,5 |
0,3±0,15 |
0,4±0,15 |
0,15±0,1 |
0,25±0,1 |
2 |

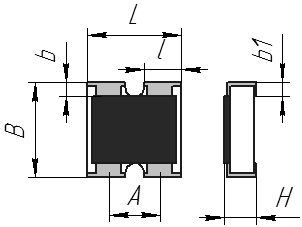

НР1-81Б-0404-1-2 |
2,0±0,1 |
1,0±0,1 |
0,35±0,1 |
0,67±0,1 |
0,33±0,1 |
– |
0,15±0,1 |
0,25±0,1 |
3 |

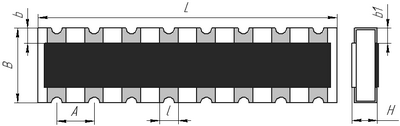

НР1-81А-2406-1-8 |
6,4±0,2 |
1,6±0,2 |
0,6±0,15 |
0,8±0,15 |
0,4±0,15 |
– |
0,3±0,2 |
4 |
|

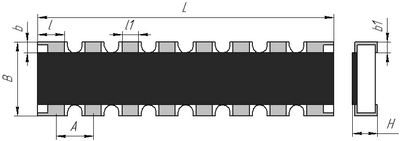

НР1-81А-1206-1-4 |
3,2±0,2 |
1,55±0,25 |
0,5±0,1 |
0,8±0,1 |
0,4±0,15 |
– |
0,3±0,2 |
5 |
|

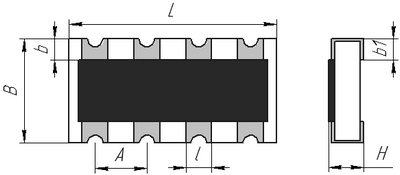

НР1-81А-0606-1-2 |
1,6±0,15 |
1,6±0,15 |
0,6±0,15 |
0,8±0,05 |
0,4±0,15 |
– |
0,3±0,2 |
6 |
|
НР1-81Б-1506-1-8 |
3,8±0,2 |
1,6±0,2 |
0,5±0,1 |
0,5±0,05 |
0,3±0,15 |
0,3±0,15 |
0,3±0,15 |
7 |
|

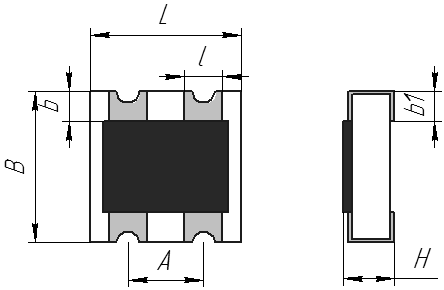

НР1-81Б-1206-1-4 |
3,2±0,2 |
1,6±0,2 |
0,5±0,1 |
0,8±0,05 |
0,7±0,1 |
0,5±0,15 |
0,3±0,2 |
8 |
|
НР1-81Б-0606-1-2 |
1,6±0,15 |
1,6±0,15 |
0,45±0,15 |
0,76±0,1 |
0,6±0,15 |
– |
0,3±0,2 |
9 |

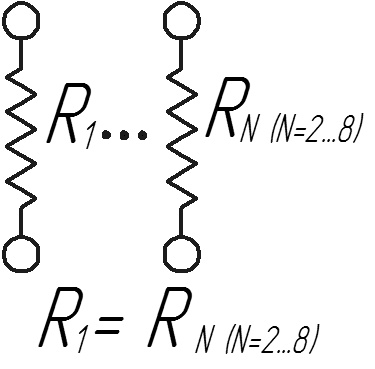

Вариант исполнения схемы 1

Типономинал |
Размеры, мм |
Рис. |
|||||||
L |
B |
H |
A |
l |
l1 |
b |
b1 |
||
НР1-81Б-1206-2-8 |
3,2±0,2 |
1,6±0,15 |
0,5±0,1 |
0,64±0,05 |
0,5±0,1 |
0,35±0,2 |
0,3±0,2 |
0,3±0,2 |
10 |
НР1-81Б-1206-3-8 |
3,2±0,2 |
1,6±0,1 |
0,5±0,1 |
0,64±0,05 |
0,55±0,1 |
0,4±0,1 |
0,3±0,2 |
0,25±0,1 |
|
НР1-81А-1608-4-8 |
4,0±0,2 |
2,1±0,2 |
0,55±0,1 |
0,8±0,1 |
0,5±0,2 |
0,3±0,2 |
0,4±0,2 |
0,4±0,2 |
11 |

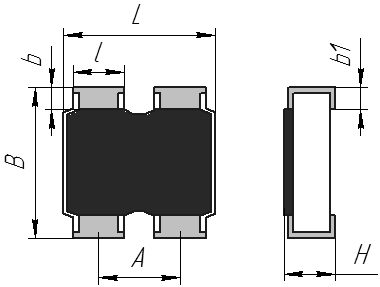

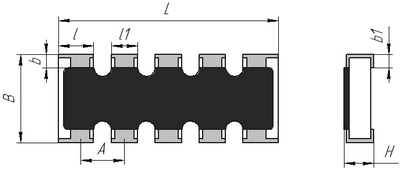

10.

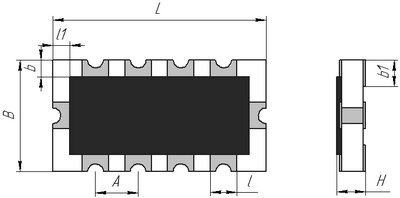

11.

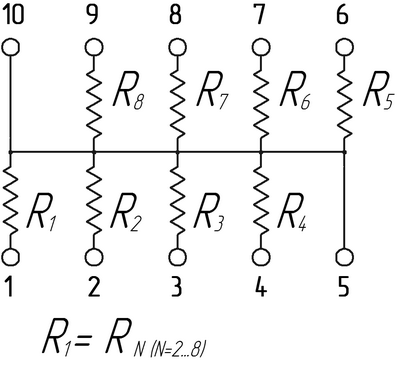

Вариант исполнения схемы 2

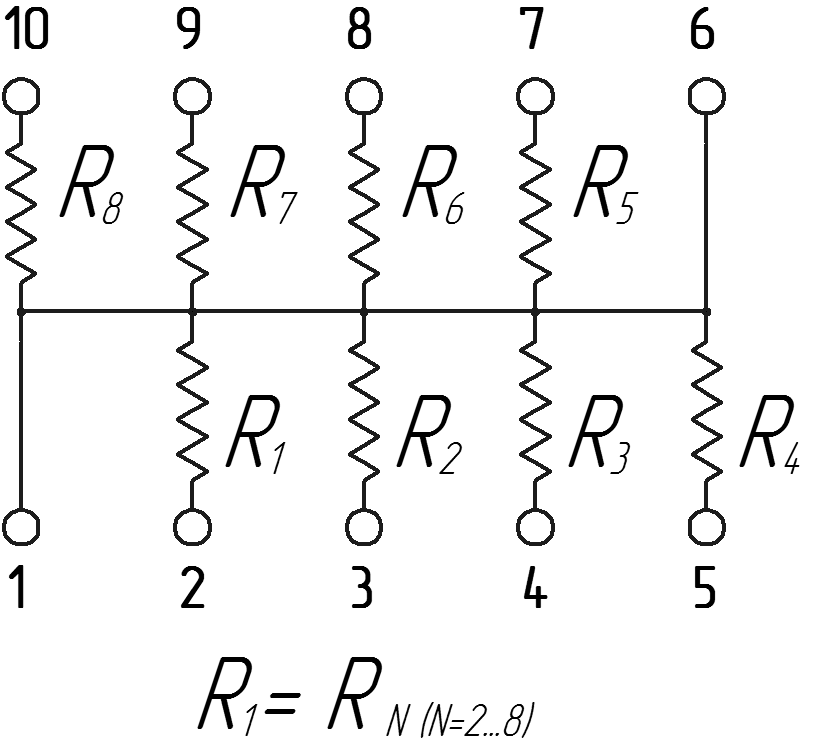

Вариант исполнения схемы 3

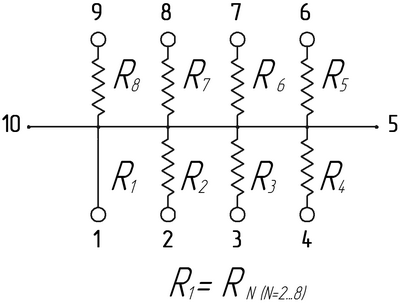

Вариант исполнения схемы 4

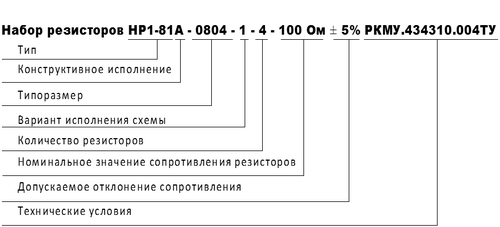

Условное обозначение при заказе
