НР1-82 Наборы резисторов постоянных непроволочных

Категория качества - Базовое

Наборы резисторов постоянных непроволочных мощные, предназначенные для работы с теплоотводом в электрических цепях постоянного, переменного и импульсного токов.

Основные технические характеристики

Номинальная мощность рассеяния

(с теплоотводом), Вт

Электри-ческая схема

Предельное рабочее напряжение, В

Диапазон значений номинального сопротивления, Ом по ряду Е24*

Допускаемое отклонение сопротивления от номинального значения, ± %

Температурный коэффициент

сопротивления (ТКС), 10–6 °C–1

Рис.

от 20 °С

до 125 °С

от минус 60 °С

до 20 °С

50

1

500

0,1–97,6

1; 2; 5; 10

±250

±500

1

100–1×106

±100

±200

100

1

500

0,1–97,6

1; 2; 5; 10

±250

±500

100–1×106

±100

±200

360 (3х120)

4, 5

5000

0,1–97,6

1; 2; 5; 10

±250

±500

2

100–1,5×106

±100

±200

500 (2х250)

2, 3

5000

0,1–97,6

1; 2; 5; 10

±250

±500

100–1,5×106

±100

±200


 * возможно изготовление номинальных значений, не входящих в ряд Е24



Основные особенности:

  • Низкая индуктивность
  • Удобство монтажа
  • Низкое тепловое излучение корпуса
  • Трудногорючий корпус
  • Высокое рабочее напряжение

Применение:

  • Источники питания
  • Инверторы
  • Блоки управления двигателями

Способы монтажа

Монтаж наборов резисторов производить посредством прижима металлической части корпуса к теплоотводу с применением прослойки из теплопроводящего материала (при необходимости).
Резисторы предназначены для работы с теплоотводом.

Габаритные размеры

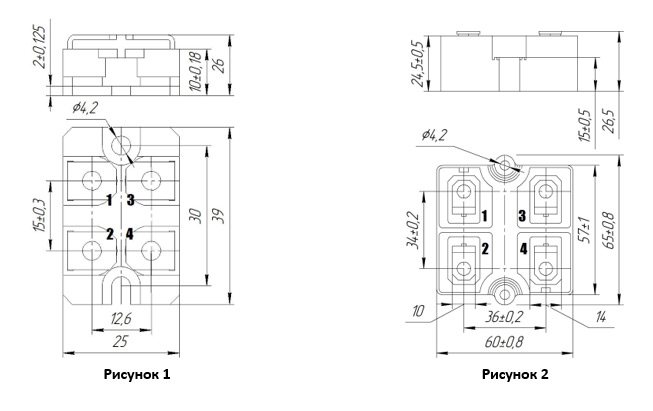

Габаритные и присоединительные размеры

Маркировка


На наборах резисторов маркируют тип, номинальную мощность рассеяния, № электрической схемы, номинальное сопротивление, допускаемое отклонение.
На наборах резисторов с электрическими схемами 2, 3, 4, 5 дополнительно маркируют номера выводов.

Упаковка

Наборы резисторы упаковывают в картонную коробку.

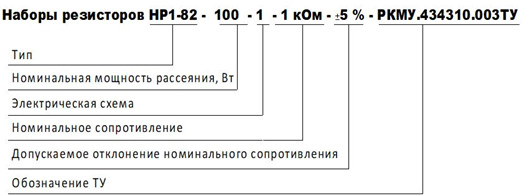

Условное обозначение при заказе
