Р1-40

Резисторы неизолированные мощные

Категория качества - ОТК ТУ - АБШК.434110.026 ТУ
Р1-40

Р1–40 - резисторы постоянные непроволочные неизолированные мощные, предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.

Основные технические характеристики

Таблица №1.
Тип резистора Номинальная мощность рассеяния, Вт ТКС×10-6 1/°С в диапазоне температур от минус 60 до 155 °С Предельное рабочее напряжение, В
Р1-40 3 ±500 750
5

Таблица №2.
Характеристики Ед. изм. Значение
Диапазон сопротивлений (Ряд Е 24 ГОСТ 28884-90) Ом 1 - 1×103
Допускаемое отклонение от номинального сопротивления % ±5; ±10
Диапазон рабочих температур °С от минус 60 до +155

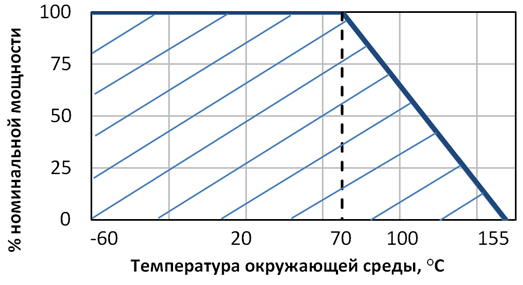

Допустимая мощность рассеяния резисторов для всего интервала рабочих температур от минус 60 °С до 155 °С приведена на рисунке 1.

Рисунок №1.

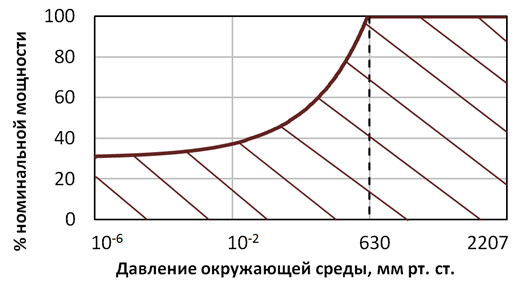

Рисунок №2.

Габаритные размеры

Тип резистора Габаритные размеры, мм
Lmax l Dmax d
Р1-40 18,5 25 ±3 8,8 0,8 ±0,1
28

Условное обозначение при заказе

Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», обозначения вида резистора, обозначения номинального сопротивления и допускаемого отклонения, номера ТУ.

Например: Резистор Р1-40-3-820 Ом ± 5,0% АБШК.434110.026 ТУ.
